Шумоізольований вентилятор з EC-двигуном ВЕНТС ВШ EC

Версія для друку Зберегти в PDF

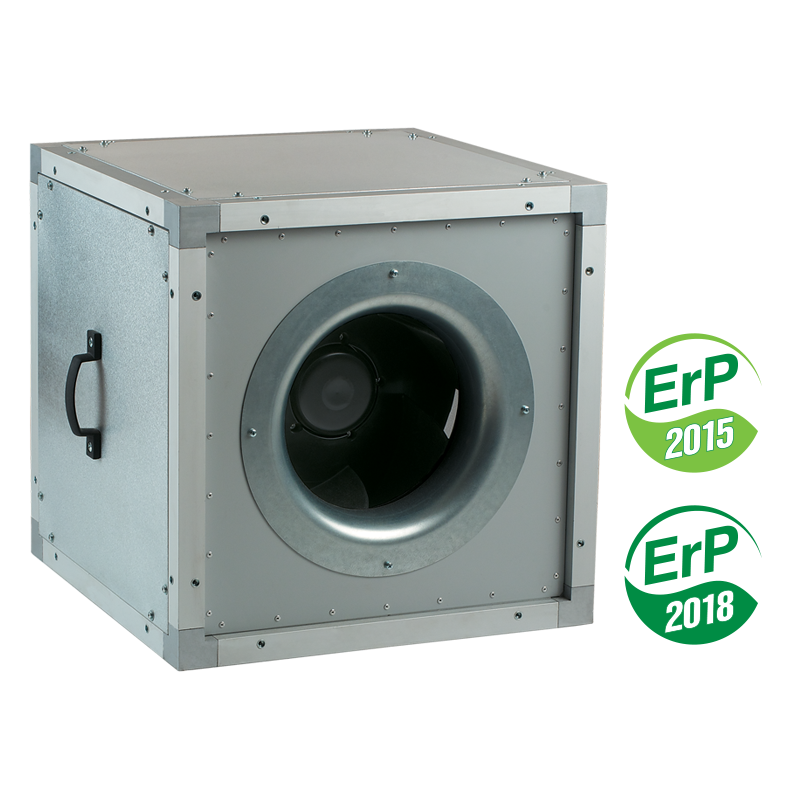

Канальні відцентрові вентилятори з EC-двигуном у тепло- та звукоізольованому корпусі продуктивністю до 16 740 м³/год.

Особливості моделі

Продукти серії

ВЕНТС ВШ 315 ЕС

ВЕНТС ВШ 355 ЕС

ВЕНТС ВШ 400 ЕС

ВЕНТС ВШ 450 ЕС

ВЕНТС ВШ 500 ЕС

ВЕНТС ВШ 560 ЕС

ВЕНТС ВШ 630 ЕС

ВЕНТС ВШ 315 ЕСВЕНТС ВШ 355 ЕСВЕНТС ВШ 400 ЕС

ВЕНТС ВШ 450 ЕСВЕНТС ВШ 500 ЕСВЕНТС ВШ 560 ЕС

ВЕНТС ВШ 630 ЕС

Опис
Модифікації
Графік продуктивності
Завантаження
Умовне позначення
BIM

Опис

ЗАСТОСУВАННЯ
Припливні та витяжні системи вентиляції комерційних, офісних та інших громадських або промислових приміщень з високими вимогами до енергоспоживання та рівня шуму. Конструкція вентилятора ВШ ЕС дозволяє здійснювати подавання повітря як лінійно, так і під кутом 90° завдяки змінам положень знімних панелей.	Завдяки корпусу з алюмоцинку з підвищеними корозійностійкими якостями та теплоізоляційного матеріалу вентилятор можна використовувати для зовнішнього монтажу.
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений з алюмінієвого каркаса, скріпленого алюмінієвими кутиками, і знімних двошарових панелей з алюмоцинка, які тепло- та звукоізольовані шаром негорючої мінеральної вати завтовшки 20 мм. Приєднувальні патрубки, які також виконують функцію віброгасильних вставок, можуть бути квадратного або круглого перерізу.	Приєднувальні патрубки круглого перерізу оснащені гумовими ущільнювачами. Приєднувальні патрубки не входять до комплекту постачання, замовляються окремо.
ЕЛЕКТРОДВИГУН
Застосовуються високоефективні електронно-комутовані (ЕС) двигуни із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками. Такі двигуни на сьогодні є найбільш передовим рішенням у галузі енергозаощадження.	ЕС-двигуни характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД (сягає 90 %).
ВБУДОВАНІ ФУНКЦІЇ ТА КЕРУВАННЯ
Керування вентилятором здійснюється за допомогою зовнішнього керівного сигналу 0-10 В (регулювання продуктивності проводиться залежно від рівня температури, тиску та інших параметрів). У разі зміни значення керівного фактора ЕС-вентилятор змінює швидкість обертання і подає рівно стільки повітря скільки необхідно для вентиляційної системи.	Максимальна швидкість обертання вентилятора не залежить від частоти електричного струму в мережі (можлива робота як від мережі з частотою струму 50 Гц, так і 60 Гц). Вентилятори можна поєднувати в єдину комп'ютерну мережу керування. Програмне забезпечення дозволяє з високою точністю керувати роботою поєднаних у мережу вентиляторів.
МОНТАЖ
Вентилятори призначені для монтажу з квадратними або круглими повітропроводами за допомогою гнучкої вставки-перехідника відповідного перерізу. Вентилятор може бути зафіксований за допомогою опор, підвісок або кронштейнів.	Вентилятор може встановлюватися у будь-якому положенні за умови, що стрілка на корпусі вентилятора відповідає напрямку повітря у системі. Під час монтажу необхідно передбачити доступ для сервісного обслуговування вентилятора.

ОПЦІЇ ДО ВЕНТИЛЯТОРІВ
ВПГ	ВВГ	КН-ВШ	ВПР-ВШ

Опції до вентиляторів				Розміри, мм
ВПГ	ВВГ	КН-ВШ	ВПР-ВШ	A	A1	B	B1	C	ØD	E	F	G
ВПГ 500/315	ВВГ 500х500	КН-ВШ 315-355	ВПР-ВШ 315-355	490	478	470	458	445	315	458	225	600
ВПГ 500/355	ВВГ 500х500	КН-ВШ 315-355	ВПР-ВШ 315-355	490	478	470	458	445	355	458	225	600
ВПГ 670/400	ВВГ 670x670	КН-ВШ 400-500	ВПР-ВШ 400-500	660	648	640	628	615	400	628	321	770
ВПГ 670/450	ВВГ 670x670	КН-ВШ 400-500	ВПР-ВШ 400-500	660	648	640	628	615	450	628	321	770
ВПГ 670/500	ВВГ 670x670	КН-ВШ 400-500	ВПР-ВШ 400-500	660	648	640	628	615	500	628	321	770
ВПГ 800/560	ВВГ 800x800	КН-ВШ 560-630	ВПР-ВШ 560-630	790	778	770	758	745	560	758	421	900
ВПГ 800/630	ВВГ 800x800	КН-ВШ 560-630	ВПР-ВШ 560-630	790	778	770	758	745	630	758	421	900
