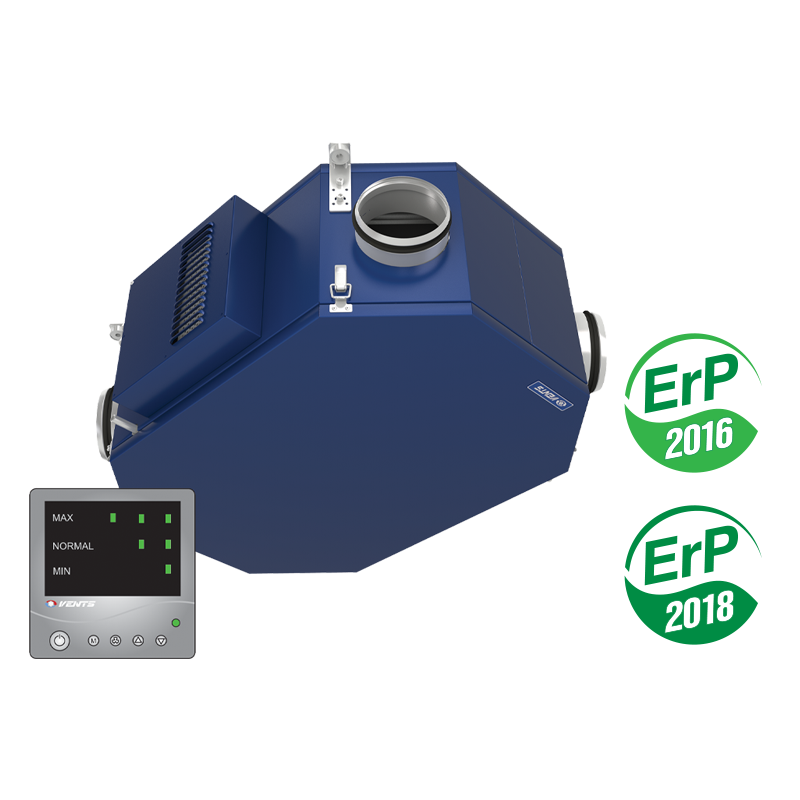

Припливно-витяжні установки з рекуперацією тепла і ЕС-мотором серії ВЕНТС ВУТ2 250 ПУ ЕС / ВЕНТС ВУЕ2 250 ПУ ЕС / ВЕНТС ВУТЕ2 250 ПУ ЕС

Версія для друку Зберегти в PDF

Підвісні припливно- витяжні установки в тепло- і звукоізоляційному корпусі з універсальним направленням патрубків. Продуктивність до 275 м³/год, ефективність рекуперації до 90 %.

Особливості моделі

Продукти серії

ВУТ2 250 ПУ ЕСВУЕ2 250 ПУ ЕСВУТЕ2 250 ПУ ЕС

ВУТ2 250 ПУ ЕС

ВУЕ2 250 ПУ ЕС

ВУТЕ2 250 ПУ ЕС

ВУТ2 250 ПУ ЕСВУЕ2 250 ПУ ЕСВУТЕ2 250 ПУ ЕС

Опис
Модифікації
Завантаження
Умовні позначення

Опис

ОПИС	МОДИФІКАЦІЇ
Підвісні припливно-витяжні установки ВУТ2, ВУЕ2 і ВУТЕ2 250 ПУ ЕС являють собою повністю готові вентиляційні агрегати, які забезпечують фільтрацію, подачу свіжого повітря у приміщення та видалення забрудненого. Модель ВУТ2 забезпечує передачу тепла, а моделі ВУЕ2 і ВУТЕ2 – тепла і вологи витяжного повітря припливному повітрю в двох пластинчастих рекуператорах. Установки застосовуються в системах вентиляції і кондиціювання приміщень різного призначення. Установки відзначаються дуже низьким рівнем шуму завдяки розташуванню вентиляторів між двома рекуператорами, а також застосуванню ЕС‑моторів. Високий коефіцієнт рекуперації установок задовольняє найбільш високі вимоги ринку. Призначені для з’єднання з круглими повітропроводами номінальним діаметром 125 мм.	ВЕНТС ВУТ2 250 ПУ ЕС – установка з двома металічними рекуператорами перехресного потоку. ВЕНТС ВУЕ2 250 ПУ ЕС – установка з двома рекуператорами перехресного потоку з полімеризованої целюлози. ВЕНТС ВУТЕ2 250 ПУ ЕС – установка з двома рекуператорами перехресного потоку (один з полімеризованої целюлози і один металічний).
	РЕКУПЕРАТОРИ
	В установках застосовуються два типи рекуператорів: Алюмінієві рекуператори передають явну теплоту від витяжного повітряного потоку припливному. Вони відрізняються тривалим терміном служби в умовах холодного клімату. Ентальпійні рекуператори з полімеризованої целюлози передають явну і приховану теплоту. Вони є стійкими до обмерзання і не виробляють конденсат. Установки з таким типом рекуператорів рекомендовано застосовувати в приміщеннях, обладнаних кондиціонерами. В установці ВУТ2 250 ПУ ЕС застосовуються два алюмінієвих рекуператори перехресного потоку, а також вона обладнана двома піддонами для відведення конденсату. В установці ВУЕ2 250 ПУ ЕС застосовуються два ентальпійних рекуператори перехресного потоку з полімеризованої целюлози. В установці ВУТЕ2 250 ПУ ЕС застосовуються два рекуператори перехресного потоку: один з алюмінію і один з полімеризованої целюлози. Крім того, установка обладнана піддоном для відведення конденсату від алюмінієвого рекуператора.
КОРПУС
Корпус виготовлений з пофарбованої сталі з внутрішньою тепло- і звукоізоляцією з мінеральної вати товщиною 20 мм.
ФІЛЬТР
Для фільтрації припливного і витяжного повітря в установці застосовуються два касетних фільтри зі ступенем очищення G4.
ВЕНТИЛЯТОРИ
Використовуються високоефективні електронно-комутовані (ЕС) мотори з зовнішнім ротором, обладнані робочими колесами з назад загнутими лопатками. Такі мотори є на сьогодні найбільш передовим рішенням в області енергозбереження. ЕС-мотори характеризуються високою продуктивністю і оптимальним керуванням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованих моторів є високий ККД (до 90 %).
КОНСТРУКЦІЯ УСТАНОВКИ

КЕРУВАННЯ І АВТОМАТИКА	МОНТАЖ
Установки укомплектовані вбудованою системою автоматики і багатофункціональною панеллю керування (Р3/010 Т) зі світлодіодною індикацією. Також до комплекту поставки входить сигнальний кабель для з’єднання установки з панеллю керування. Для запобігання обмерзанню рекуператора в холодну пору року установка обладнана системою активного захисту. За датчиком температури відбувається зупинка припливного вентилятора, водночас тепле витяжне повітря прогріває рекуператори. Після відтавання рекуператора і зникнення загрози обмерзання припливний вентилятор вмикається, і установка повертається до звичайного режиму роботи. Панель керування виконує наступні функції: Увімкнення/вимкнення установки. Вибір режиму вентиляції. Налаштування мінімального режиму в діапазоні 7-ми попередньо встановлених рівнів. Водночас середній режим автоматично встановлюється на 80 м³/год вище за мінімальний, але не вище максимального. Індикація необхідності заміни фільтра.	Установка призначена для підвісного стельового монтажу і може бути встановлена на балконі, горищі, у коморі, підвалі та в інших основних і допоміжних приміщеннях. Установка може також монтуватися в основних приміщеннях безпосередньо до стелі, за підвісною стелею або встановлюватися в стельову нішу. Доступ для сервісного обслуговування з боку нижньої панелі.
ВАРІАНТ ЗАСТОСУВАННЯ

Модифікації

Найменування модифікації

ВУТ2 250 ПУ ЕС

ВУЕ2 250 ПУ ЕС

ВУТЕ2 250 ПУ ЕС

Завантаження

Умовні позначення

Серія		Кількість рекуператорів		Номінальна продуктивність, м³/год		Особливості конструкції		Розташування патрубків		Тип мотору
ВЕНТС ВУТ ВЕНТС ВУЕ ВЕНТС ВУТЕ		2		250		П - підвісна		У - кутове (універсальне)		ЕС - синхронний мотор з електронним керуванням
