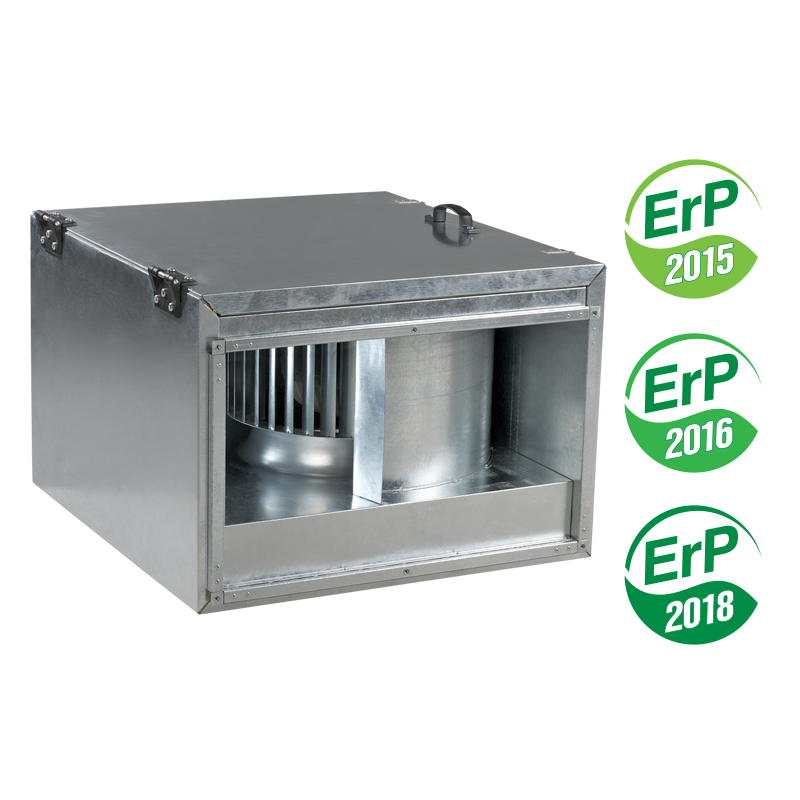

    Radialer Kanalventilator, wärme- und schallisoliert VENTS VKPFI-Serie

    Radialer Kanalventilator, wärme- und schallisoliert VENTS VKPFI-Serie
    Radialer Kanalventilator, wärme- und schallisoliert VENTS VKPFI-Serie
    zoom
    DruckversionIm PDF Format speichern
    Radiale schall- und wärmeisolierte Ventilatoren mit einer Luftförderleistung von bis zu 9540 m³/h für rechteckige Luftkanäle.
    Modellmerkmale
    • Abluft- und Zuluft-Betriebsarten
    • Schalldämmung
    • für Rechteckige Rohre
    Serien von Produkten
    VENTS VKPFI 4E 400*200
    VENTS VKPFI 4E 400*200
    VENTS VKPFI 4D 400*200
    VENTS VKPFI 4D 400*200
    VKPFI 4E 500*250
    VKPFI 4E 500*250
    • Beschreibung
    • Modifikationen
    • Leistungsdiagramm
    • Downloads
    • Bezeichnungserklärung
    • BIM
    Beschreibung
    Beschreibung
    EINSATZGEBIET
    • Zuluft- und Abluftlüftungssysteme für Gewerbe-, Büro- und sonstige öffentliche oder industrielle Räume mit begrenztem Einbauraum.
    • Kompatibel mit rechteckigen Luftkanälen mit Querschnitt 400*200, 500*250, 500*300, 600*300, 600*350, 700*400, 800*500, 900*500, 1000*500 mm.
    AUFBAU
    • Das Ventilatorgehäuse ist aus verzinktem Stahl gefertigt.
    • VKPFI-Serien sind durch eine 50 mm dicke Mineralwolleschicht wärme- und schallisoliert.
    MOTOR

    • 4- oder 6-polige Außenläufer-Asynchronmotoren und Laufräder aus verzinktem Stahl mit vorwärts gekrümmten Laufradschaufeln.

    • Solche Ausführung der Motor-Laufrad-Einheit zeichnet sich durch eine hohe Luftförderleistung und einen relativ großen Differenzdruck aus.

    • Zur Überhitzungschutz sind Thermokontakte in die Motorwicklung eingebaut und die Klemmen zum Anschluss an Außenschutzgeräten nach außen gebracht.
    • Die Kugellager gewährleisten eine lange Lebensdauer des Motors.
    • Zur Erreichung der genauen technischen Kennwerte, sowie des geräuscharmen und zuverlässigen Betriebs wird jedes Laufrad während der Produktion dynamisch ausgewuchtet.
    • Motorschutzart: IP 44.
    DREHZAHLREGELUNG
    • Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler.
    • Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
    MONTAGE
    • Die Ventilatoren sind für den direkten Einbau in den Kanalverlauf vorgesehen und bedürfen keiner extra Befestigungsstücke im Falle der direkten Verbindung.
    • Falls der Ventilator über die elastischen Verbindungsmanschetten montiert wird, den Ventilator an die Baukonstruktion mit Halterungen, Hängestangen oder Montagekonsolen befestigen.
    • Montage ist, in Übereinstimmung mit der Luftförderrichtung (durch Pfeile am Ventilatorgehäuse markiert), in jeder Lage zulässig.
    • Bei der Montage ist der Wartungsbereich vorzusehen.
    • Stromversorgung für den Ventilator erfolgt über die Außenklemmen.
    • Der Wartungsdeckel auf dem Gehäuse dient der Revision und Wartung.
    Einsatzbeispiel von Ventilator VENTS VKPFI in Büroräumen
