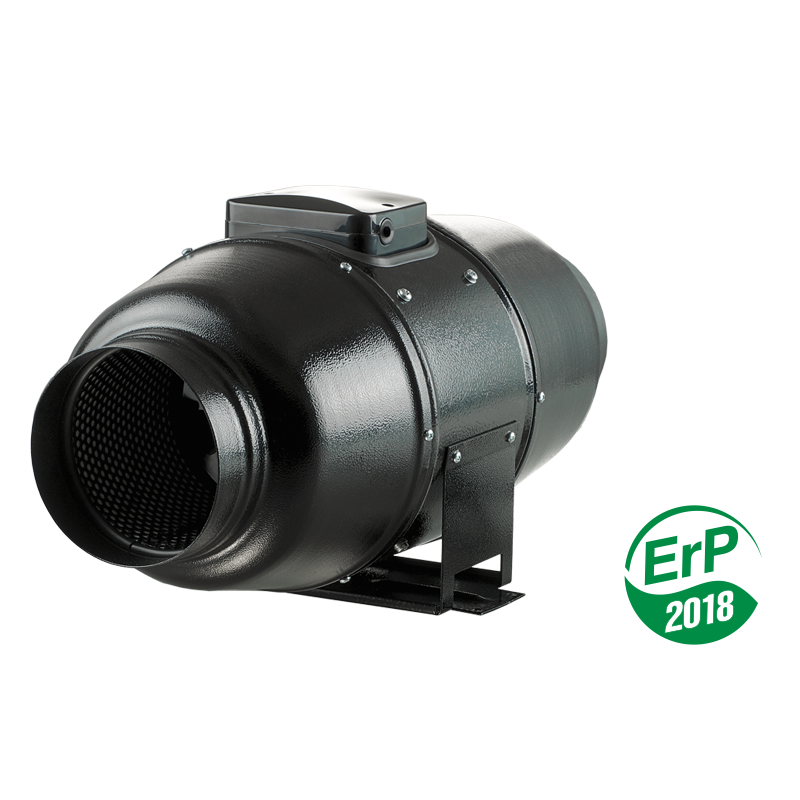

ВЕНТС ТТ Сайлент-М 150

Канальный вентилятор смешанного типа в шумо- и теплоизолированном корпусе с производительностью до 555 м³/ч.

Добавить в проект

Описание
Характеристики
График производительности
Загрузки
Размеры
Дополнительные таблицы
BIM
Условное обозначение

Описание

ПРИМЕНЕНИЕ
Новая серия канальных вентиляторов ВЕНТС ТТ Сайлент-М в специальном шумоизолированном корпусе, который обеспечивает бесшумную работу вентилятора при высоких аэродинамических характеристиках. Совместимы с воздуховодами диаметром от 100 до 450 мм. Вентиляторы ВЕНТС ТТ Сайлент-М объединяют в себе широкие возможности и высокие технические параметры осевых и центробежных вентиляторов, обеспечивая мощный воздушный поток и высокое давление.	Используются в приточно-вытяжных системах вентиляции различных коммерческих и промышленных помещений с повышенными требованиями к уровню шума (библиотеки, конференц-залы, учебные заведения, детские сады и т.д.).
КОНСТРУКЦИЯ
Внешний корпус изготавливается из стали с полимерным покрытием. Внутренняя перфорация корпуса пропускает звуковые волны, направляя их под определенным углом на слой шумопоглощающего материала. Шумо- и теплоизоляция корпуса выполнены из слоя минеральной ваты толщиной 50 мм.	Специальная перфорация корпуса и шумопоглощающий материал обеспечивают затухание звука в широком диапазоне частот. Внутренний корпус и крыльчатка производятся из высококачественного и прочного пластика.

Благодаря конической форме крыльчатки и специально спрофилированными лопастями, круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с обычными осевыми вентиляторами.	Диффузор, специально спроектированная крыльчатка и спрямляющий аппарат на выходе корпуса вентилятора, распределяют воздушный поток таким образом, что обеспечивается оптимальное сочетание характеристик - высокая производительность и увеличенное давление при низком уровне шума. Корпус вентилятора оснащен внешней герметичной клеммной коробкой для подключения электропитания.
ЭЛЕКТРОДВИГАТЕЛЬ
Применяются однофазные высокоэффективные двухскоростные моторы с низким энергопотреблением. Для защиты от перегрузки двигатели вентиляторов оснащены термопредохранителями.	Подшипники качения обеспечивают длительный срок службы (около 40 000 часов беспрерывной работы). Класс защиты двигателя - IPX4.
РЕГУЛИРОВАНИЕ СКОРОСТИ
Управление двухскоростным двигателем может осуществляться при помощи встроенного переключателя (опция "В") или внешнего переключателя для многоскоростных вентиляторов (приобретаются отдельно).

Вентилятор ТТ Сайлент-М с трехпозиционным переключателем скоростей
Возможно плавное регулирование скорости с помощью встроенного регулятора (опция "П"), внешнего симисторного или автотрансформаторного регулятора (приобретаются отдельно) при подключении его к клемме максимальной скорости двигателя.	Модели с опцией "Т" оснащаются регулируемым таймером с диапазоном задержки отключения от 2 до 30 минут.

Вентилятор ТТ Сайлент-М со встроенным регулятором скорости
МОНТАЖ
Вентиляторы могут устанавливаться в начале, в середине или в конце системы воздуховодов. Допускается монтаж под любым углом относительно оси вентилятора.	В одной системе возможна установка нескольких вентиляторов параллельно (для увеличения производительности) или последовательно (для увеличения рабочего давления). Корпус вентилятора оснащен крепежными кронштейнами для напольного, настенного или потолочного монтажа.
ВЕНТИЛЯТОР С ЭЛЕКТРОННЫМ МОДУЛЕМ ТЕМПЕРАТУРЫ И СКОРОСТИ (ОПЦИЯ "У")
Идеальное решение для вентиляционных систем помещений, где необходим контроль температуры воздуха (например, для теплиц).	Вентилятор с электронным модулем температуры и скорости позволяет автоматически изменять скорость вращения крыльчатки (расход воздуха) в зависимости от температуры воздуха (в вентиляционном канале или помещении).
На передней панели электронного модуля расположены:
регулятор предварительной установки скорости вращения крыльчатки; регулятор порога срабатывания электронного термостата;	индикация срабатывания термостата.
Существуют два исполнения:
со встроенным в канал вентилятора датчиком температуры (опция "У"/"У1");	с выносным датчиком температуры с кабелем длиной 4м (опция "Ун"/"У1н").

АЛГОРИТМ РАБОТЫ ВЕНТИЛЯТОРА С ЭЛЕКТРОННЫМ МОДУЛЕМ ТЕМПЕРАТУРЫ И СКОРОСТИ
Установите желаемую температуру воздуха (порог срабатывания термостата), вращая ручку регулирования термостата и минимальную скорость вращения (расход воздуха), вращая ручку регулировки скорости. Если температура повышается и превышает установленный порог срабатывания термостата, автоматика переключает вентилятор на максимальную скорость вращения (максимальный расход).	При понижении температуры воздуха ниже установленного порога срабатывания термостата автоматика переключает двигатель вентилятора на установленную ранее скорость вращения. Для предотвращения частого переключения скоростей двигателя в случае, когда температура в канале равна установленному температурному порогу, в алгоритм введена задержка переключения скорости.
Существуют два алгоритма задержки, которые могут быть использованы в разных случаях:
Задержка по датчику температуры (опция "У"): при превышении температуры воздуха на 2 °С выше установленного порога срабатывания термостата происходит переключение на повышенную скорость. Вентилятор переключается на установленную (пониженную) скорость после снижения температуры за пределы установленного температурного порога. Данный алгоритм используется для поддержания температуры воздуха с точностью до 2 °С. Переключения скорости вентилятора происходят нечасто.	Задержка по таймеру ("У1"): при превышении температуры воздуха выше установленного порога срабатывания термостата вентилятор переключается на повышенную скорость, и одновременно включается таймер задержки на 5 минут. Вентилятор переключается на установленную (пониженную) скорость после снижения температуры за пределы установленного температурного порога и только после 5-минутной отработки таймера задержки. Данный алгоритм используется для точного поддержания температуры воздуха. При этом изменения скорости вентилятора с опцией У1 будут происходить чаще по сравнению с алгоритмом работы вентилятора с опцией У, но продолжительность работы на одной скорости составит не менее 5 минут.

Характеристики

Параметр	ТТ Сайлент-М 150 min	ТТ Сайлент-М 150 max	Единица измерения
Скорость	min	max	-
Фазность	1	1	˜
Напряжение	230	230	В
Частота тока	50/60	50/60	Гц
Мощность вентилятора	45	52	Вт
Максимальный расход воздуха	405	555	м³/ч
Частота вращения	1970	2645	мин^-1
Ток	0.20	0.23	А
Макс. темп. перемещаемого воздуха	60	60	°С
Уровень звукового давления на расст. 3 м	26	33	дБА
Защита	IP X4	IP X4	-
Диаметр воздуховода	150	150	мм
Исполнение в звуко- теплоизолированном корпусе	да	да	-
Материал корпуса	сталь с полимерным покрытием	сталь с полимерным покрытием	-
Масса	6.1	6.1	кг
Класс энергоэффективности	C	C	-
Канал	для круглых каналов	для круглых каналов	-
Тип	приточно-вытяжной	приточно-вытяжной	-
Монтаж	напольный, настенный, потолочный, канальный	напольный, настенный, потолочный, канальный	-
*	Для соответствия требованиям ErP 2018, необходимо применять регулятор скорости и типологию управления local demand control (подключить датчик).	Для соответствия требованиям ErP 2018, необходимо применять регулятор скорости и типологию управления local demand control (подключить датчик).	-

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения
∅D	147	мм
B	247	мм
B1	274	мм
H	260	мм
L	580	мм

Дополнительные таблицы

Мин. скорость		Общ.	Октавные полосы частот, Гц								LpA, 3 м дБА	LpA, 1 м дБА
Уровень звуковой мощности по фильтру А		дБА	63	125	250	500	1000	2000	4000	8000	LpA, 3 м дБА	LpA, 1 м дБА
L_wA ко входу	дБА	59	32	49	55	53	52	38	28	15	38	48
L_wA к выходу	дБА	62	36	41	44	61	53	44	44	29	41	51
L_wA к окружению	дБА	46	37	40	41	40	38	29	22	19	26	36

Макс. скорость		Общ.	Октавные полосы частот, Гц								LpA, 3 м дБА	LpA, 1 м дБА
Уровень звуковой мощности по фильтру А		дБА	63	125	250	500	1000	2000	4000	8000	LpA, 3 м дБА	LpA, 1 м дБА
L_wA ко входу	дБА	68	37	58	65	62	61	44	33	18	48	58
L_wA к выходу	дБА	66	38	43	47	65	57	47	47	31	45	55
L_wA к окружению	дБА	53	44	47	48	47	45	34	26	23	33	43

BIM

Условное обозначение

Серия	Диаметр воздуховода	Опции
ВЕНТС ТТ Сайлент-М	100; 125; 150; 160; 200; 250; 315	Т: регулируемый таймер задержки отключения, от 2 до 30 мин. У: регулятор скорости с электронным термостатом и встроенным в канал датчиком температуры. Алгоритм работы по температуре. Ун: регулятор скорости с электронным термостатом и датчиком температуры, закрепленном на кабеле длиной 4 м. Алгоритм работы по температуре. У1: регулятор скорости с эл. термостатом и встроенным в канал датчиком температуры. Алгоритм работы по таймеру. У1н: регулятор скорости с электронным термостатом и датчиком температуры, закрепленном на кабеле длиной 4 м. Алгоритм работы по таймеру. У2н: регулятор скорости с эл. термостатом и датчиком температуры, закрепленном на кабеле длиной 4 м. Алгоритм включения-выключения по температуре. Р1: кабель питания с сетевой вилкой. В: трехпозиционный переключатель скорости. П: встроенный плавный регулятор скорости.

Параметры ErP
Общая эффективность	ƞ, (%)
Категория измерений	КИ
Категория эффективности	КЭ
Стадия эффективности	N
Встроенный регулятор оборотов	ВРО
Мощность	кВт
Ток	А
Максимальный расход воздуха	м³/ч
Статическое давление	Па
Скорость	об/мин^-1
Специф. коэффициент	СК
