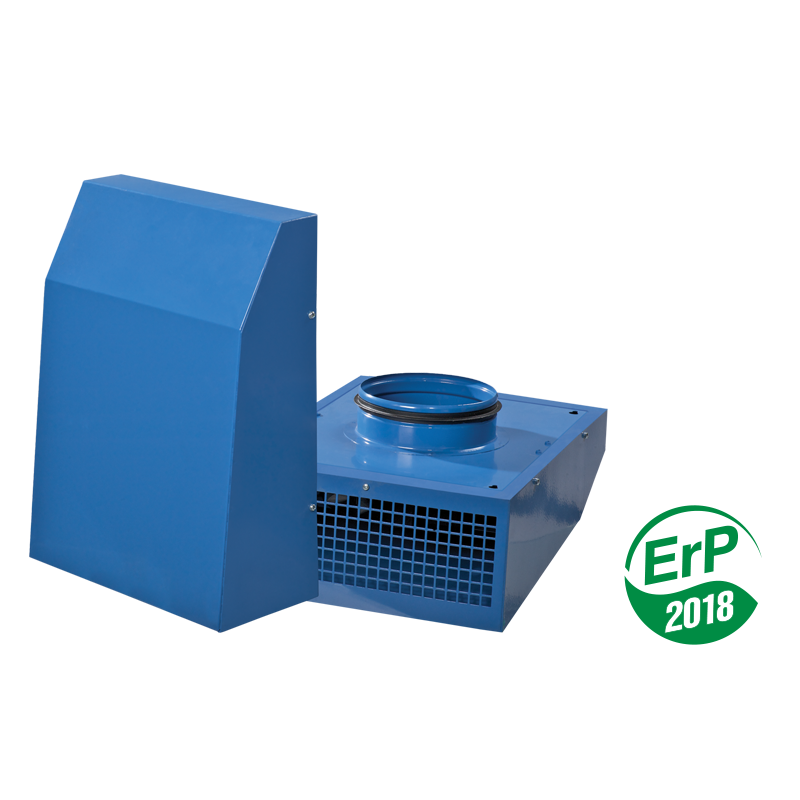

    ВЕНТС ВЦН 100

    ВЕНТС ВЦН 100
    • ВЕНТС ВЦН 100
    • ВЕНТС ВЦН 100
    zoom
    • ВЕНТС ВЦН 100
    • ВЕНТС ВЦН 100
    Версия для печатиСохранить в PDF
    Вытяжной центробежный вентилятор. Максимальная производительность - 280 м3/ч.
    Добавить в проект
    Добавить к сравнению
    • Описание
    • Характеристики
    • График производительности
    • Загрузки
    • Модификации
    • Размеры
    • Дополнительные диаграммы
    • Условные обозначения
    Описание
    Описание
    ПРИМЕНЕНИЕ
    • Вытяжные системы вентиляции коммерческих, офисных и других общественных или промышленных помещений для удаления воздуха температурой до 55 °С.
    • Может использоваться для прямого вывода отработанного воздуха.
    КОНСТРУКЦИЯ
    • Корпус из стали с полимерным покрытием обеспечивает защиту двигателя от прямого попадания влаги при наружном монтаже.
    • Нижняя часть вентилятора имеет защитную решетку от мелких птиц и грызунов.
    • Вывод воздуха осуществляется вертикально вниз.
    ДВИГАТЕЛЬ
    • Однофазный двигатель с внешним ротором оснащен центробежным рабочим колесом с назад загнутыми лопатками.
    • Двигатель оснащен встроенной тепловой защитой с автоматическим перезапуском.
    • Применение в двигателе подшипников качения обеспечивает большой срок эксплуатации (40 000 часов).
    • Для достижения точных характеристик, низкого уровня шума и безопасной работы вентилятора каждая турбина при сборке проходит динамическую балансировку.
    • Двигатель в вентиляторе имеет класс защиты IP 44.
    РЕГУЛИРОВКА СКОРОСТИ
    • Регулировка может быть как плавной, так и ступенчатой и осуществляться с помощью тиристорного или автотрансформаторного регулятора.
    • К одному регулирующему устройству могут подключаться несколько вентиляторов, при условии что общая мощность и рабочий ток не будут превышать номинальные параметры регулятора.
    МОНТАЖ
    • Вентилятор предназначен для монтажа на наружной поверхности стены и подсоединения к круглому воздуховоду соответствующего диаметра.
    • Подача питания на вентилятор осуществляется через наружные клеммы.
    • Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной в паспорте изделия.
    Вариант применения вентилятора ВЕНТС ВЦН в заведениях общественного питания
    Вариант применения вентилятора ВЕНТС ВЦН в туалете
    Характеристики
    Характеристики
    Параметр ВЦН 100
    50 Гц     		ВЦН 100 К
    50 Гц     		ВЦН 100
    60 Гц     		ВЦН 100 К
    60 Гц     		Единица измерения
    Обратный клапан нет да нет да -
    Напряжение 230 230 230 230 В
    Частота тока 50 50 60 60 Гц
    Уровень звукового давления на расст. 3 м 54 54 54 54 дБА
    Потребляемая мощность 71 71 92 92 Вт
    Ток 0.31 0.31 0.4 0.4 А
    Максимальный расход воздуха 325 295 350 320 м³/ч
    Частота вращения 2530 2530 2625 2625 мин-1
    Макс. темп. перемещаемого воздуха 55 55 55 55 °С
    Защита IP X4 IP X4 IP X4 IP X4 -
    Диаметр воздуховода 100 100 100 100 мм
    Масса 3.82 3.82 3.82 3.82 кг
    Конструкция центробежный, с защитной сеткой центробежный, с защитной сеткой центробежный, с защитной сеткой центробежный, с защитной сеткой -
    Материал корпуса сталь с полимерным покрытием сталь с полимерным покрытием сталь с полимерным покрытием сталь с полимерным покрытием -
    Класс энергоэффективности C C C C -
    Наружный монтаж да да да да -
    Канал для круглых каналов для круглых каналов для круглых каналов для круглых каналов -
    Тип вытяжной вытяжной вытяжной вытяжной -
    Монтаж наружный, настенный наружный, настенный наружный, настенный наружный, настенный -
    График производительности
    График производительности
    • Метод подбора:
    • Производительность:
    • Давление:
    Рабочая точка
    • Производительность: --
    • Давление: ---
    Центр загрузок
    Загрузки
    Выберите тип документа
    • Рекламно-полиграфическая продукция
    • Сертификаты
    • Техническая документация
    Название
    Скачать
    Смотреть
    "ВЕНТС ВЦН (EC)" паспорт 08-2020 (V06RU-04) (pdf 1.19Mb)
    Сертификат ГЗ "Центробежные промышленные вентиляторы ВЕНТС" (pdf 1.42Mb)
    Сертификат GS "ВЦН" (pdf 170.25Kb)
    "ВЕНТС ВЦН" описание продукта 03-2021 (pdf 1.23Mb)
    Скачать изображение товара в высоком качестве "ВЕНТС ВЦН (ErP 2018)" (psd 3.89Mb)
    Декларация соответствия "ВЦН" (pdf 1.57Mb)
    Сертификат LVD "ВЦН" (pdf 151.59Kb)
    Сертификат УкрСЕПРО "Промышленные центробежные вентиляторы ВЕНТС" (pdf 976.37Kb)
    Скачать изображение "ВЕНТС ВЦН (ErP 2018)" для Вашего сайта (png 264.49Kb)
    Сертификат Таможенный Союз "ВЕНТС ВЦН, ВКП, ВКП мини" (pdf 451.5Kb)
    Модификации
    Наименование модификации
    ВЦН 100
    ВЦН 100 К
    Наименование модификации
    ВЦН 100
    ВЦН 100 К
    +
    +
    Размеры
    Характеристики
    ВЕНТС ВЦН 100
    Параметр Величина Единица измерения
    ØD 99 мм
    B 260 мм
    H 355 мм
    L 138 мм
    Дополнительные диаграммы
    Дополнительные диаграммы
    Уровень звуковой мощности Октавные полосы частот, Гц
      Гц Общ. 63 125 250 500 1000 2000 4000 8000
    LwA ко входу дБ(А) 60 46 52 58 58 58 51 40 28
    LwA к окружению дБ(А) 58 39 40 49 55 60 56 43 35
    Условные обозначения
    Условные обозначения
    Серия вентилятора Диаметр фланца, мм
    ВЕНТС ВЦН 100; 125; 150; 160; 200
