    VCN 100

    VCN 100
    • VCN 100
    • VCN 100
    zoom
    • VCN 100
    • VCN 100
    DruckversionIm PDF Format speichern

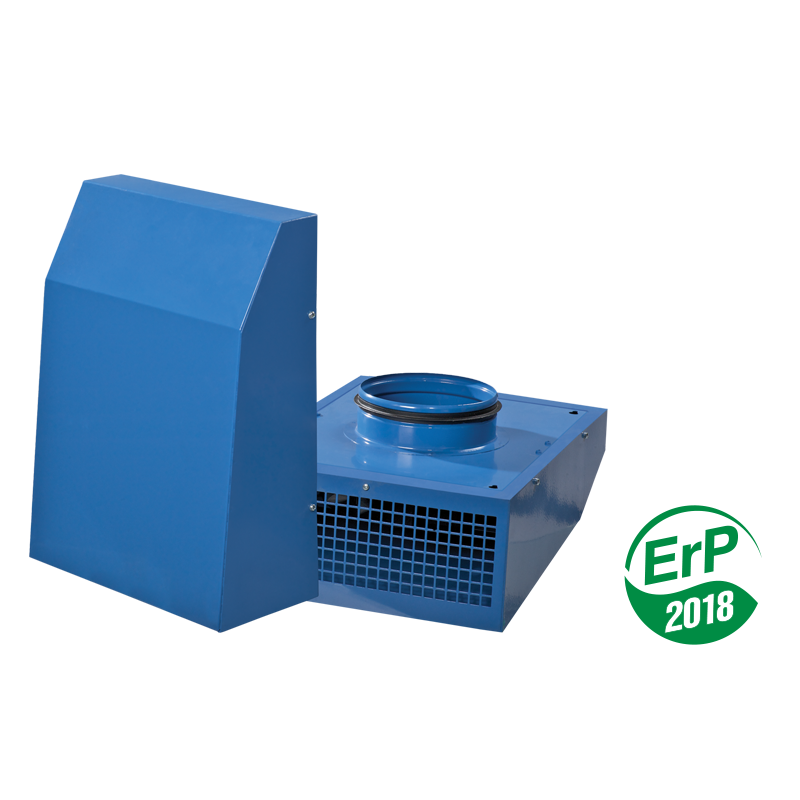

    Abluft-Radialventilator. Förderleistung - 280 m3/h.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Leistungsdiagramm
    • Downloads
    • Modifikationen
    • Abmessungen
    • Weitere Charts
    • Montagebeispiel
    Beschreibung
    Beschreibung
    EINSATZGEBIET
    • Abluftlüftungssysteme für Gewerbe-, Büro- und andere öffentliche oder industrielle Räume zur Absaugung von Luft mit Temperaturen bis 55 °C.
    • Für das direkte Abführen von verbrauchter Luft empfohlen.
    AUFBAU
    • Das Gehäuse aus pulverbeschichtetem Stahl schützt den Motor vor dem Eindringen von Wasser im Außenbereich.
    • Der untere Teil des Ventilators ist mit einem Schutzgitter gegen Nagetiere und Vögel abgedeckt.
    MOTOR

    • Einphasiger Außenläufermotor mit Radiallaufrad und rückwärts gekrümmten Schaufeln.

    • Der Motor verfügt über einen integrierten Überhitzungsschutz mit automatischer Rückstellung.

    • Die Kugellager gewährleisten eine lange Lebensdauer des Motors und sind für 40 000 Betriebsstunden ausgelegt.

    • Zur Erreichung der genauen technischen Kennwerte, sowie des geräuscharmen und zuverlässigen Betriebs wird jedes Laufrad während der Produktion dynamisch ausgewuchtet.
    DREHZAHLREGELUNG
    • Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler.
    • Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
    MONTAGE
    • Montage an der Außenwand und Anschluss an das Rundrohr mit dem entsprechendem Durchmesser.
    • Stromversorgung über die externe Motorklemmen.
    • Elektrischer Anschluss und Montage entsprechend der Betriebsanleitung und dem Schaltplan auf dem Klemmkasten.
    Einsatzbeispiel von Ventilator VENTS VCN in den Gaststätten
    Einsatzbeispiel von Ventilator VENTS VCN im WC-Bereich
    Charakteristik
    Charakteristik
    Parameter VCN 100
    50 Hz     		VCN 100 K
    50 Hz     		VCN 100
    60 Hz     		VCN 100 K
    60 Hz     		Maßeinheit
    Rückschlagklappe nein ja nein ja -
    Spannung 230 230 230 230 V
    Frequenz 50 50 60 60 Hz
    Schalldruck 3 m 54 54 54 54 dBА
    Leistungsaufnahme 71 71 92 92 W
    Strom 0.31 0.31 0.4 0.4 А
    Max. Förderleistung 325 295 350 320 m³/h
    Drehzahl 2530 2530 2625 2625 min-1
    Max. Fördermitteltemperatur 55 55 55 55 °С
    Schutzart IP X4 IP X4 IP X4 IP X4 -
    Kanaldurchmesser 100 100 100 100 mm
    Gewicht 3.82 3.82 3.82 3.82 kg
    Aufbau radial, Schutzgitter radial, Schutzgitter radial, Schutzgitter radial, Schutzgitter -
    Gehäusematerial pulverbeschichteter Stahl pulverbeschichteter Stahl pulverbeschichteter Stahl pulverbeschichteter Stahl -
    SEV-Klasse C C C C -
    Außenmontage ja ja ja ja -
    Luftkanal für Rundrohre für Rundrohre für Rundrohre für Rundrohre -
    Typ abluft abluft abluft abluft -
    Montage Außenmontage, Wandmontage Außenmontage, Wandmontage Außenmontage, Wandmontage Außenmontage, Wandmontage -
    Leistungsdiagramm
    Leistungsdiagramm
    • Auswahlverfahren:
    • Luftleistung:
    • Druck:
    Arbeitspunkt
    • Luftleistung: --
    • Druck: ---
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "VENTS VCN (EC)" Betriebsanleitung 08-2020 (V06DE-04) (pdf 1.19Mb)
    "VENTS VCN" Produktbeschreibung 03-2021 (pdf 1.35Mb)
    Zertifikat "VENTS VCN" (pdf 170.25Kb)
    Konformitätserklärung "VCN" (pdf 1.57Mb)
    Zertifikat LVD "VCN" (pdf 151.59Kb)
    Hochauflösende Produktabbildungen herunterladen "VENTS VCN (ErP 2018)" (psd 3.89Mb)
    Das Bild "VENTS VCN (ErP 2018)" für Ihre Seite herunterladen (png 264.49Kb)
    Modifikationen
    Name der Modifikation
    VCN 100
    VCN 100 K
    Name der Modifikation
    VCN 100
    VCN 100 K
    +
    +
    Abmessungen
    Charakteristik
    VCN 100
    Parameter Wert Maßeinheit
    ØD 99 mm
    B 260 mm
    H 355 mm
    L 138 mm
    Weitere Charts
    Weitere Charts
    Schalldruck Frequenzband, Hz
      Hz Gesamt 63 125 250 500 1000 2000 4000 8000
    LwA Saugseitig dB(A) 60 46 52 58 58 58 51 40 28
    LwA Abstrahlung dB(A) 58 39 40 49 55 60 56 43 35
    Montagebeispiel
    Montagebeispiel
    Serie Anschluss-Durchmesser, mm
    VENTS VCN 100; 125; 150; 160; 200
