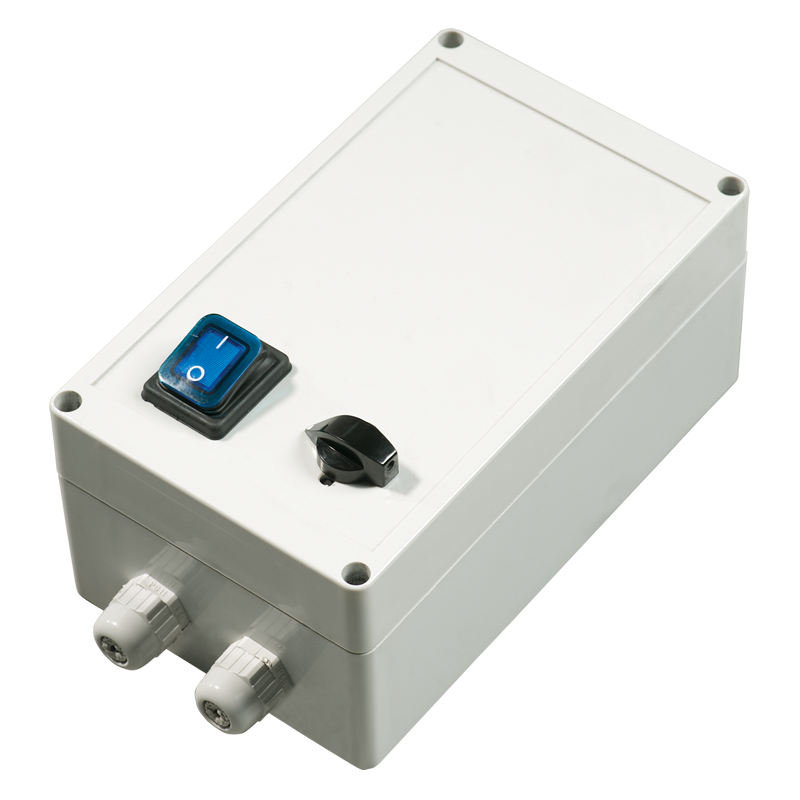

Trafo Einphasen-Drehzahlregler RSA5E-2-P - offizielle VENTS Webseite

Beschreibung

EINSATZGEBIET	AUFBAU
Der Regler Serie RSA5E-2-P ist geeignet zur Drehzahlregelung von Einphasen-Ventilatoren durch stufenweise Drehzahlregelung der Elektromotoren. Der Drehzahlregler hat fünf Geschwindigkeitsstufen. Die Regelung erfolgt durch Schaltung des Regelknopfes im vorderen Gehäusebereich in eine der Regelstellungen. Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.	Das Reglergehäuse ist aus dem nichtbrennbaren thermoplastischen Kunststoff hergestellt. Der Drehzahlregler hat fünf Drehzahlregelstellungen mit der Ausgangsspannung 110 V - 130 V - 160 V - 190 V - 230 V. Der Drehzahlregler ist mit dem Ein-/Aus-Taster mit einer Anzeigelampe, dem Drehzahlwechselknopf und der Alarmlampe ausgestattet. Der Drehzahlregler verfügt über eine eingebaute Motorschutzeinrichtung, welche die Stromversorgung unterbricht, sobald das Temperaturrelais, das im Elektromotor des Ventilators eingebaut ist, ausgelöst wird. Die Wiedereinschaltung erfolgt erst, wenn die Motortemperatur dem Betriebswert entspricht. Zusätzliche Funktionen des Drehzahlreglers: Anschlussklemmen des Raumthermostats bzw. des Frostschutzthermostats (bei Unterbrechung des Stromkreises wird die Spannungsversorgung des Ventilatormotors unterbrochen); Klemmen (230 V, max. 2A) zum Anschluss und der Steuerung externer Geräte (z.B. Luftklappenantrieb); ggf. Anschluss des externen Drehzahlschalters (siehe Anschlussvarianten).
MONTAGE
Montage im Innenbereich. Bei der Montage ist die freie Luftzirkulation zur Kühlung der Innenkreise zu sichern.








Anschlussvariante

VENTS Einphasen-Drehzahlregler RSA5Е-2-P
