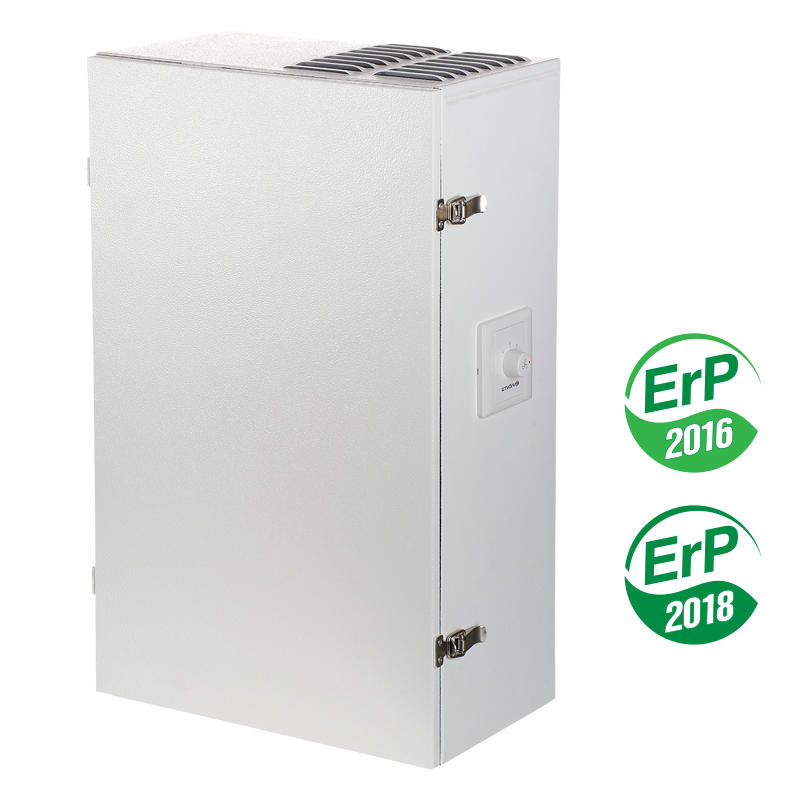

ВЕНТС МИКРА 80 А3

Версия для печати Сохранить в PDF

Максимальная производительность – 80 м³/ч.

Добавить в проект

Добавить к сравнению

Описание
Характеристики
Загрузки
Размеры
Габаритные размеры
Принадлежности
Организация системы вентиляции

Описание

ОСОБЕННОСТИ

Эффективная приточно-вытяжная вентиляция отдельных помещений (комнат).
Перекрестный энтальпийный рекуператор с эффективностью рекуперации от 68 до 77 %.
Центробежные вентиляторы со вперед загнутыми лопатками.
Асинхронные двигатели оборудованы подшипниками качения. Интегрированная автоматика с тремя режимами работы (от 40 до 80 м³/ч).

Бесшумная работа (24/32/41 дБA).
Очистка воздуха с помощью двух встроенных фильтров G4.
Простой монтаж.
Подходит для непрерывного режима работы.

ПРИНЦИП РАБОТЫ

Поступающий с улицы холодный воздух проходит через фильтр и рекуператор и с помощью приточного вентилятора подается в помещение.
Теплый загрязненный воздух из помещения проходит через фильтр и рекуператор и с помощью вытяжного вентилятора через стену выбрасывается на улицу.
В рекуператоре происходит обмен тепловой энергии теплого загрязненного воздуха, поступающего из комнаты, и чистого холодного воздуха, поступающего с улицы.
Это ведет к уменьшению потерь тепловой энергии и снижению затрат на обогрев помещений в холодный период года.
Потоки приточного и вытяжного воздуха не смешиваются, благодаря чему исключается передача загрязнений, запахов и микробов.

УПРАВЛЕНИЕ И АВТОМАТИКА

Установка оборудована трехпозиционным переключателем скоростей.
Система автоматики предусматривает три режима работы:

Приточно-вытяжная вентиляция с минимальной производительностью 40 м³/ч и минимальным уровнем шума 24 дБА.
Приточно-вытяжная вентиляция со средней производительностью 60 м³/ч и уровнем шума 32 дБА.
Приточно-вытяжная вентиляция с максимальной производительностью 80 м³/ч и уровнем шума 41 дБА.

А3: трехпозиционный переключатель (П3-1-300)

Характеристики

Параметр	МИКРА 80 А3 Скорость 1	МИКРА 80 А3 Скорость 2	МИКРА 80 А3 Скорость 3	Единица измерения
Скорость	1	2	3	-
Фазность	1	1	1	˜
Частота тока	50	50	50	Гц
Напряжение питания	230	230	230	В
Мощность	25	35	57	Вт
Уровень шума	24	32	41	дБА
Производительность	40	60	80	м³/ч
Ток	0.15	0.20	0.34	А
Фильтр: вытяжка	G4	G4	G4	-
Максимальная температура перемещаемого воздуха	-25...+40	-25...+40	-25...+40	°С
Фильтр: приток	G4	G4	G4	-
Эффективность рекуперации	68...77	68...77	68...77	-
Масса	17	17	17	кг
Нагрев	без нагрева	без нагрева	без нагрева	-
Материал корпуса	сталь с полимерным покрытием	сталь с полимерным покрытием	сталь с полимерным покрытием	-
Дистанционная панель управления	механическая	механическая	механическая	-
Изоляция	15 мм, пенополиэтилен	15 мм, пенополиэтилен	15 мм, пенополиэтилен	-
Тип рекуператора	перекрестного тока	перекрестного тока	перекрестного тока	-
Материал рекуператора	энтальпийный	энтальпийный	энтальпийный	-
Канал	125	125	125	-

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения

Габаритные размеры

Принадлежности


Канал круглый телескопический Ø 125 мм, длина 500-1000 мм		Колпак наружный нержавеющий МВМ 122 бВс Н		СФ 195х195х6 G4 Фильтр G4

Организация системы вентиляции

В каждой комнате, требующей вентиляции, устанавливается приточно-вытяжная установка МИКРА 80 А3. Одна установка способна обеспечить эффективную вентиляцию в помещении площадью до 32 м².	Система вентиляции с применением приточно-вытяжной установки МИКРА 80 А3 обеспечивает непрерывный воздухообмен в помещении, зимой сохраняя тепло, а летом – прохладу.

С помощью бумажного шаблона, который входит в комплект поставки, на стене размечаются отверстия для воздуховодов. После высверливания сквозных отверстий шаблон снова крепится к стене с помощью клейкой ленты. В отверстия вставляются пластиковые воздуховоды диаметром 125 мм. Шаблон центрирует воздуховоды в нужном положении, чтобы оси патрубков установки и воздуховодов в дальнейшем совпали. С наружной стороны стены монтируются вентиляционные колпаки, которые защищают установку от попадания воды и посторонних предметов. Воздуховоды необходимо установить с небольшим уклоном на улицу, чтобы обеспечить отвод конденсата в случае его образования во время работы установки. После того, как воздуховоды зафиксированы в нужном положении наружными колпаками и шаблоном, щель между воздуховодами и стеной заполняется монтажной пеной (для этого в шаблоне предусмотрены специальные вырезы). Когда пена затвердеет, шаблон снимается, а излишки воздуховодов срезаются до уровня поверхности стены. Для монтажа корпуса установки необходимо открыть сервисную панель и вынуть рекуператор. Корпус установки монтируется патрубками в пластиковые воздушные каналы и фиксируется к стене с помощью дюбелей и шурупов. После завершения монтажа корпуса и электрического подключения необходимо установить обратно рекуператор и лицевую панель.
