ВЕНТС ВУЭ 180 П5

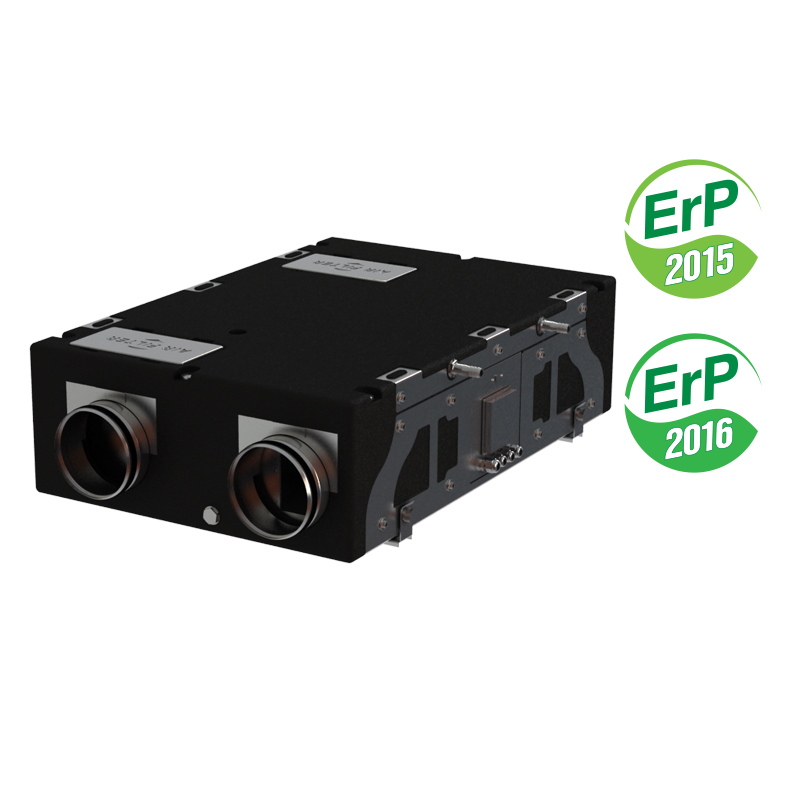

Приточно-вытяжная установка производительностью до 220 м³/ч в звуко- и теплоизолированном корпусе. Эффективность рекуперации – до 94 %.

Добавить в проект

Добавить к сравнению

Описание
Характеристики
График производительности
Загрузки
Размеры
Дополнительные характеристики
Условное обозначение
Принадлежности

Описание

ОПИСАНИЕ

Воздухообрабатывающие установки представляют собой полностью готовые вентиляционные агрегаты с утилизацией тепла и обеспечивают фильтрацию воздуха, подачу свежего воздуха и удаление загрязненного.
Тепло, содержащееся в вытяжном воздухе, используется для нагрева приточного воздуха в высокоэффективном пластинчатом рекуператоре.

Установки применяются для энергоэффективной вентиляции частных домов и квартир и предназначены для соединения с воздуховодами круглого сечения номинальным диаметром 150 мм.

ФИЛЬТР

КОРПУС

Очистка приточного и вытяжного воздуха осуществляется встроенным фильтром со степенью очистки G4.
Для очистки приточного воздуха опционально доступен фильтр со степенью очистки F7.

Корпус изготовлен из вспененного полипропилена (EPP), который имеет высокие тепло- и звукоизоляционные свойства.

ДВИГАТЕЛЬ

Однофазные 3-скоростные двигатели с внешним ротором оснащены центробежным рабочим колесом со вперёд загнутыми лопатками.

Двигатели имеют встроенную тепловую защиту с автоматическим перезапуском.

РЕКУПЕРАТОР

Установки ВУТ 180 П5 оборудованы противоточным рекуператором, выполненным из полистирола.
В холодный период года тепло вытяжного воздуха передается приточному воздуху, что снижает потери тепла за счет вентиляции.
При этом возможно образование конденсата, который собирается в специальном поддоне и отводится в канализацию.
В теплый период года тепло уличного воздуха передается вытяжному воздуху.
Таким образом, приточный воздух попадает в помещение более прохладным, что снижает нагрузку на кондиционер.

Установки ВУЭ 180 П5 оборудованы противоточным рекуператором, выполненным из энтальпийной мембраны.
В холодный период года тепло и влага вытяжного воздуха передаются приточному воздуху сквозь энтальпийную мембрану, что снижает потери тепла за счет вентиляции.
В теплый период года тепло и влага уличного воздуха передаются сквозь энтальпийную мембрану вытяжному воздуху.
Таким образом, приточный воздух попадает в помещение более прохладным и сухим, что существенно снижает нагрузку на кондиционер.

УПРАВЛЕНИЕ И АВТОМАТИКА

Установка укомплектована встроенной системой автоматики, механическим 3-скоростным регулятором скорости П3-1-300 или сенсорным 3-скоростным регулятором скорости СП3-1, кабелем электропитания с вилкой Europlug XP.
Сторона обслуживания установки оборудована съемным инспекционным люком на ручных болтах для проведения работ по очистке или замене фильтров и рекуператора.
Блок управления размещен внутри корпуса установки.
Кабель питания и кабель заземления подключаются к блоку управления через гермовводы на боковой стороне установки.


П3-1-300	СП3-1

ЗАЩИТА ОТ ОБМЕРЗАНИЯ

МОНТАЖ

Защита от обмерзания производится посредством остановки приточного вентилятора по следующему принципу: при выявлении опасности обмерзания согласно сигналу датчика температуры приточный вентилятор выключается на время, достаточное для оттаивания рекуператора, за счет температуры вытяжного воздуха.
Когда опасность обмерзания миновала, установка возвращается к стандартному режиму работы.

Установка предназначена для подвесного потолочного, настенного горизонтального или вертикального монтажа с помощью монтажных кронштейнов.
При проведении монтажа обеспечьте доступ к установке для проведения работ по обслуживанию или ремонту.

КОНСТРУКЦИЯ УСТАНОВКИ

ВАРИАНТ ПРИМЕНЕНИЯ

Характеристики

Параметр	ВЕНТС ВУЭ 180 П5	Единица измерения
Фазность	1	˜
Напряжение	230	В
Максимальная мощность установки	117	Вт
Максимальный ток установки	0.54	А
Частота тока	50/60	Гц
Производительность	220	м³/ч
Частота вращения	2317	мин^-1
Эффективность рекуперации	79...94	%
Температура перемещаемого воздуха	-25 ... +60	°С
Уровень звукового давления на расст. 3 м	35	дБА
Материал корпуса	вспененный полипропилен	-
Изоляция	EPP 30-15 мм	-
Фильтр: вытяжка	G4	-
Фильтр: приток	G4 (F7*)	-
Диаметр подключаемого воздуховода	150	мм
Масса	14	кг
Материал рекуператора	энтальпийный	-
Тип рекуператора	противоточный	-
Класс энергоэффективности	D	-

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения
∅D	150	мм
B	600	мм
B2	326	мм
H	264	мм
L	900	мм

Дополнительные характеристики

Уровень звуковой мощности по фильтру А		Общ.	Октавные полосы частот, Гц								LpA, 3 м дБА	LpA, 1 м дБА
Уровень звуковой мощности по фильтру А		дБА	63	125	250	500	1000	2000	4000	8000
L_WA ко входу притока	дБА	59	27	46	54	55	53	48	44	35
L_WA к выходу притока	дБА	60	27	46	54	55	52	49	44	35
L_WA ко входу вытяжки	дБА	55	25	41	50	51	44	42	39	30
L_WA к выходу вытяжки	дБА	55	26	41	51	51	44	42	39	31
L_WA к окружению	дБА	54	18	36	47	49	48	43	37	33	33	43

Определение температуры воздуха после рекуператора:

t = t_нар + k_рек * (t_выт - t_нар) / 100,

где
t_нар – температура наружного воздуха, °С;
t_выт – температура вытяжного воздуха, °С;
k_рек – эффективность рекуператора (по диаграмме), %

Условное обозначение

Серия	Номинальная производительность, м³/ч	Тип монтажа	Исполнение корпуса	Управление
ВУТ: вентиляция с утилизацией тепла; ВУЭ: вентиляция с утилизацией энергии	180	П: подвесной	5: вспененный полипропилен	А3: переключатель скорости П3-1-300 А4: cенсорный переключатель скоростей СП3-1

Принадлежности

Тип	Приточный кассетный фильтр G4	Приточный кассетный фильтр F7

ВУТ 180 П5	СФ 214x186х18 G4	СФ 214x186x48 F7
ВУЭ 180 П5

Принадлежности

Переключатели скоростей ВЕНТС П...-1-300 Подробнее

Сенсорный переключатель скоростей ВЕНТС СП3-1 Подробнее
