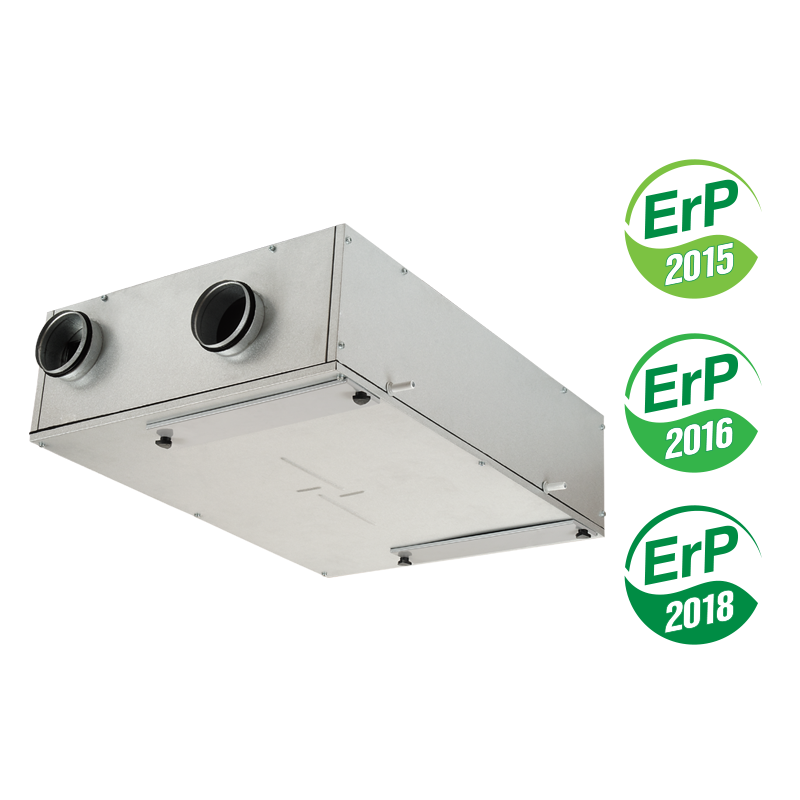

ВЕНТС ВУТ 160 ПБ ЕС

Приточно-вытяжная установка производительностью до 190 м³/ч в звуко- и теплоизолированном корпусе. Эффективность рекуперации – до 94 %.

▲▼

Добавить в проект

Добавить к сравнению

Описание
Характеристики
График производительности
Загрузки
Размеры
Дополнительные характеристики
Размеры
Условное обозначение
Принадлежности

Описание

ОПИСАНИЕ

Приточно-вытяжные установки ВУТ ПБ ЕС представляют собой полностью готовые вентиляционные агрегаты, обеспечивающие фильтрацию и подачу свежего воздуха в помещение и удаление загрязнённого.
При этом тепло вытяжного воздуха передается приточному воздуху через высокоэффективный пластинчатый рекуператор.
Установки применяются в системах вентиляции и кондиционирования помещений различного назначения.

Благодаря применению высокоэффективных ЕС-двигателей и увеличенного рекуператора противоточного типа показатели энергосбережения установок являются одними из наилучших на рынке.
Совместимы с круглыми воздуховодами номинальным диаметром 125 и 160 мм.

ФИЛЬТР

Для фильтрации приточного воздуха в установке применяются панельные фильтры с классом очистки F7.
Для фильтрации вытяжного воздуха применяются панельные фильтры с классом очистки G4.

КОРПУС

БАЙПАС

Корпус изготовлен из оцинкованной стали с внутренней тепло- и звукоизоляцией из минеральной ваты толщиной 40 мм.

Установки оснащены 100 % байпасом для охлаждения вентилируемого помещения за счёт подачи прохладного воздуха с улицы.

ВЕНТИЛЯТОРЫ

Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели с внешним ротором и загнутыми назад лопатками.
Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения.

ЕС-двигатели обеспечивают высокую производительность и регулировку скорости во всем диапазоне скоростей вращения.
Несомненным преимуществом ЕС-двигателя является высокий КПД (до 90 %).

РЕКУПЕРАТОР

В установках применяется противоточный рекуператор из алюминия с высокой эффективностью теплообмена.
В холодный период года тепло вытяжного воздуха передается приточному воздуху, что снижает потери тепла за счет вентиляции.
При этом возможно образование конденсата, который собирается в специальном поддоне и отводится в канализацию.
В теплый период года тепло уличного воздуха передается вытяжному воздуху.
Таким образом, приточный воздух попадает в помещение более прохладным, что снижает нагрузку на кондиционер.

УПРАВЛЕНИЕ И АВТОМАТИКА

Установки ВУТ ПБ ЕС А21 оснащены встроенной системой автоматики.
А21 контроллер дает возможность интегрировать установку к системе Умный дом или BMS (Building Management Systems).
Дистанционная панель управления в комплект не входит (приобретается отдельно).
Для управления установкой через Wi-Fi необходимо скачать мобильное приложение VENTS AHU.
Установки ВУТ ПБ ЕС А14 оснащены встроенной системой автоматики и настенной сенсорной панелью управления А14 с LED-индикацией.

ЗАЩИТА ОТ ОБМЕРЗАНИЯ

Для защиты рекуператора от обмерзания в холодное время года в установке предусмотрен режим защиты от обмерзания по показаниям датчика температуры.
Датчик расположен в вытяжном канале после рекуператора.
Режим защиты от обмерзания активируется при температуре вытяжного воздуха +3 ˚С.
После повышения температуры установка возвращается к предыдущему режиму.

В установках ВУТ 160/250/350 ПБ ЕС А14 при возникновении угрозы замерзания отключается приточный вентилятор.
После повышения температуры установка возвращается к предыдущему режиму.
В установках ВУТ 160/250/350 ПБ ЕС А21 для защиты от обмерзания существует три режима: с помощью плавного снижения скорости приточного вентилятора, с помощью байпаса и с помощью электрического преднагрева воздуха (при наличии канального нагревателя преднагрева).

МОНТАЖ

Установки предназначены для потолочного или настенного (патрубки горизонтально) монтажа в положении, обеспечивающем сбор и отвод конденсата в специальный поддон.

Доступ для обслуживания и замены фильтров осуществляется со стороны нижней панели.

УПРАВЛЕНИЕ И АВТОМАТИКА

Функции	A21	A14
Дистанционная панель управления проводная	Опция (А22)	А14
Управление с помощью дистанционной LCD-панели проводной	Опция (А25)	-
Дистанционная панель управления беспроводная	Опция (А22 Wi-Fi)	-
BMS	RS-485 WI-FI Ethernet MODBUS (RTU, TCP)	-
Управление по мобильному приложению через Wi-Fi	+	-
Сервис Vents Cloud Server	+	-
Защита от обмерзания	+	+
Байпас	Авто + ручной	Ручной
Работа по недельному расписанию	+	-
Индикация замены фильтров	По таймеру фильтра	По таймеру фильтра
Индикация замены фильтров	По прессостату загрязненности	По таймеру фильтра
Индикация аварии	+	+
Переключение скорости	+	+
Таймер	+	-
Датчик RH%	Опция	Опция
Датчик CO₂	Опция	Опция
Датчик VOC	Опция	Опция
Датчик PM2.5	Опция	Опция
Режим Boost	+	-
Режим «Камин»	+	-
Подключение преднагрева	Опция	-
Подключение догрева	Опция	-
Подключение охладителя	Опция	-
Датчик пожарной сигнализации	Опция	Опция
Контроль минимальной температуры приточного воздуха	+	-

ВАРИАНТ ПРИМЕНЕНИЯ

Характеристики

Параметр	ВУТ 160 ПБ ЕС	Единица измерения
Фазность	1	˜
Напряжение	230	В
Максимальная мощность установки	50	Вт
Частота тока	50/60	Гц
Максимальный ток установки	0.4	А
Уровень звукового давления на расст. 3 м	26	дБА
Производительность	190	м³/ч
Частота вращения	3770	мин^-1
Эффективность рекуперации	82...94	%
Материал корпуса	оцинкованная сталь	-
Изоляция	40 мм, минеральная вата	-
Фильтр: вытяжка	G4	-
Фильтр: приток	F7	-
Диаметр подключаемого воздуховода	125	мм
Масса	48	кг
Тип рекуператора	противоточный	-
Материал рекуператора	полистирол	-
Класс энергоэффективности	A+	-

График производительности

Центр загрузок

Загрузки

Размеры

Характеристики

Дополнительные характеристики

Размеры

Условное обозначение

Принадлежности

Тип	Панельный фильтр G4	Панельный фильтр F7	Панель управления	Панель управления с Wi-Fi	Панель управления LCD	Внутренний датчик влажности	Внутренний датчик влажности	Внешний датчик CO₂ с индикацией	Внешний датчик CO₂
Тип
ВУТ 160 ПБ ЕС A11	СФ 403x253x48 G4	СФ 403x253x48 F7	-	-	-	HV1	-	-	-
ВУТ 160 ПБ ЕС A14			-	-	-	-	HV2	CO2-1	CO2-2
ВУТ 160 ПБ ЕС A19			-	-	-	HV1	-
ВУТ 160 ПБ ЕС A21			A22	A22 WiFi	A25	-	HV2
ВУТ 250 ПБ EC A11			-	-	-	HV1	-	-	-
ВУТ 250 ПБ EC A14			-	-	-	-	HV2	CO2-1	CO2-2
ВУТ 250 ПБ EC A19			-	-	-	HV1	-
ВУТ 250 ПБ EC A21			A22	A22 WiFi	A25	-	HV2
ВУТ 350 ПБ EC A11	СФ 603x253x48 G4	СФ 603x253x48 F7	-	-	-	HV1	-	-	-
ВУТ 350 ПБ EC A14			-	-	-	-	HV2	CO2-1	CO2-2
ВУТ 350 ПБ EC A19			-	-	-	HV1	-
ВУТ 350 ПБ EC A21			A22	A22 WiFi	A25	-	HV2

Тип	Внешний датчик влажности	Датчик VOC (0-10 В)	Датчик CO₂ (0-10 В)	Датчик влажности (0-10 В)	Электронагреватель преднагрева	Электронагреватель догрева	Сифон гидравлический	Воздушный клапан	Электропривод
Тип
ВУТ 160 ПБ ЕС A11	-	-	-	-	НКП-125	-	СГ-32	КРВ 125	LF230
ВУТ 160 ПБ ЕС A14	HR-S	-	-	-	-	-
ВУТ 160 ПБ ЕС A19		-	-	-	НКП-125	НКД-125
ВУТ 160 ПБ ЕС A21		DPWQ30600	DPWQ40200	DPWС11200	НКП-125	НКД-125
ВУТ 250 ПБ EC A11	-	-	-	-	НКП-125	-
ВУТ 250 ПБ EC A14	HR-S	-	-	-	-	-
ВУТ 250 ПБ EC A19		-	-	-	НКП-125	НКД-125
ВУТ 250 ПБ EC A21		DPWQ30600	DPWQ40200	DPWС11200	НКП-125	НКД-125
ВУТ 350 ПБ EC A11	-	-	-	-	НКП-160	-		КРВ 160
ВУТ 350 ПБ EC A14	HR-S	-	-	-	-	-
ВУТ 350 ПБ EC A19		-	-	-	НКП-160	НКД-160
ВУТ 350 ПБ EC A21		DPWQ30600	DPWQ40200	DPWС11200	НКП-160	НКД-160

Похожие продукты

ВЕНТС ВУТ 350 ПБ EC Подробнее

ВЕНТС ВУТ 250 ПБ EC Подробнее

ВЕНТС ВУТ 350 ПБ EC Подробнее

ВЕНТС ВУТ 250 ПБ EC Подробнее

Уровень звуковой мощности по фильтру А		Октавные полосы частот, Гц									LpA, 3 м дБА	LpA, 1 м дБА
Гц		Общ.	63	125	250	500	1000	2000	4000	8000	LpA, 3 м дБА	LpA, 1 м дБА
L_wA ко входу притока	дБА	53	32	45	50	45	38	34	36	29
L_wA к выходу притока	дБА	61	36	51	60	52	38	39	41	33
L_wA ко входу вытяжки	дБА	53	33	45	50	45	38	34	35	31
L_wA к выходу вытяжки	дБА	61	37	51	59	54	41	40	41	33
L_wA к окружению	дБА	47	29	41	44	37	34	28	27	23	26	36

Серия	Номинальная производительность, м³/ч	Тип монтажа	Байпас	Тип двигателя	Автоматика
ВЕНТС ВУТ	160; 250; 350	П: подвесной	Б: с байпасом	EC: синхронный двигатель с электронным управлением	A14 A21
