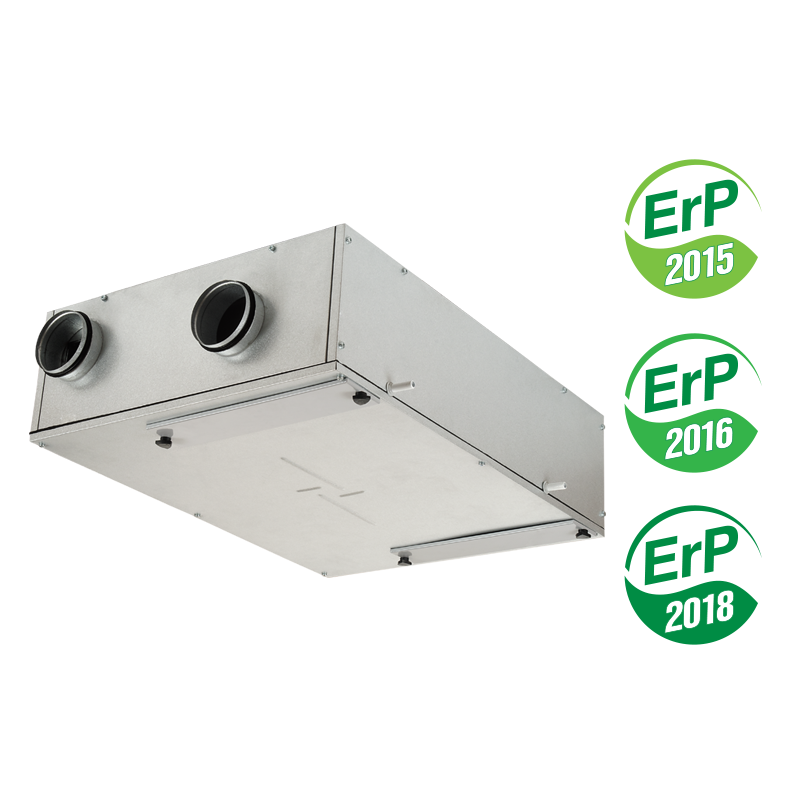

    VENTS VUT 160 PB EC

    VENTS VUT 160 PB EC
    • VENTS VUT 160 PB EC
    zoom
    • VENTS VUT 160 PB EC
    DruckversionIm PDF Format speichern
    Lüftungsanlagen mit einer Förderleistung von max. 190 m³/h und max. Effizienz der Wärmerückgewinnung 94 % in schallund wärmeisoliertem Gehäuse.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Leistungsdiagramm
    • Downloads
    • Abmessungen
    • Zusätzliche technische Daten
    • Außenmaße
    • Bezeichungsschlüssel
    • Zubehör
    Beschreibung
    Beschreibung
    BESCHREIBUNG
    • Die Lüftungsanlagen VUT PB EC sind die vollständigen betriebsbereiten Lüftungsgeräte zur Luftfilterung, Frischluftzufuhr und Entlüftung von Innenräumen.
    • Die Abluftwärme wird an den Außenluftstrom in einem hocheffizienten Plattenwärmetauscher übertragen.
    • Die Anlagen sind in Systemen der Lüftung und Klimaregelung verschiedener Räumlichkeiten einsetzbar.
    • Dank der hocheffizienten EC-Motoren und des Wärmetauschers mit einer vergrösserten Oberfläche, verfügen die Lüftungsanlagen über eine der höchsten Energieeinsparleistungen am Markt.
    • Kompatibel mit Lüftungsrohren mit einem Durchmesser von 125 und 160 mm.
    FILTER
    • Die Panelfilter der Filterklasse F7 sorgen für Zuluftreinigung.
    • Die Panelfilter der Filterklasse G4 sorgen für Abluftreinigung.
    GEHÄUSE BYPASS
    • Das Gehäuse ist aus verzinktem Stahl gefertigt und von innen mit 40 mm wärme- und schalldämmender Isolation aus Mineralwolle ausgekleidet.
    • Die Anlagen verfügen über einen Bypass (100 %), welcher die natürliche Raumlüftung mit kühler Außenluft in der Sommersaison ermöglicht.
    VENTILATOREN
    • Für Be- und Entlüftung werden hocheffiziente EC-Motoren mit Außenläufer und Radiallaufräder mit rückwärts gekrümmten Schaufeln verwendet.
    • EC-Motoren haben ein sehr effizientes Verhältnis von Leistung zu Fördervolumen und erfüllen die aktuellen Anforderungen zur Energieeinsparung.
    • EC-Motoren zeichnen sich durch hohe Leistung, niedrigen Geräuschpegel und optimale Steuerbarkeit bei allen Drehgeschwindigkeiten aus.
    • Die hohe Effizienz bis 90 % ist ein entscheidender Vorteil der elektronisch gesteuerten Motoren.
    WÄRMETAUSCHER
    • Die Anlage verfügt über einen Gegenstrom-Plattenwärmetauscher aus Aluminium zur Wärmerückgewinnung.
    • In der kalten Jahreszeit wird die im Wärmetauscher gespeicherte Abluftwärme auf die kalte Zuluft übertragen und diese dadurch erwärmt.
    • So werden die Lüftungswärmeverluste minimiert.
    • Dabei kann sich Kondensat bilden, das sich in einer speziellen Auffangwanne sammelt und durch das Abluftrohr nach außen abgeleitet wird.
    • In der warmen Jahreszeit wird die Wärme der Außenluft auf die Abluft übertragen.
    • Auf diese Weise tritt kühlere Zuluft in den Raum ein, was die Notwendigkeit für eine Klimaanlage verringert oder sie entlastet.

    STEUERUNG
    • Die Lüftungsanlagen VUT PB EC A21 verfügen über eine eingebaute Steuereinheit.
    • Die Steuereinheit A21 ermöglicht die Integration der Anlage in das Smart Home-System oder BMS (Building Management System).
    • Das Fernbedienfeld ist nicht im Lieferumfang enthalten und als Sonderzubehörteil erhältlich.
    • Die Lüftungsanlage kann mit der App VENTS AHU über WLAN gesteuert werden.
    • Die Lüftungsanlagen VUT PB EC A14 verfügen über eine eingebaute Steuereinheit und das Wand-Bedienfeld A14 mit Touchscreen und LED-Anzeige.
    FROSTSCHUTZ
    • Ein Frostschutzsystem dient dem Vereisungsschutz des Wärmetauschers in der kalten Jahreszeit und wird vom Temperatursensor aktiviert.
    • Der Temperatursensor für den Frostschutz ist im Fortluftrohr hinter dem Wärmetauscher installiert.
    • Der Frostschutzbetrieb wird bei einer Fortlufttemperatur von +3 °C aktiviert.
    • Nach Anstieg der Fortlufttemperatur kehrt die Lüftungsanlage in die vorherige Betriebsart zurück.
    • Bei Vereisungsgefahr wird bei den Anlagen VUT 160/250/350 PB EC A14 der Zuluftventilator abgeschaltet.
    • Nach Anstieg der Fortlufttemperatur kehrt die Lüftungsanlage in die vorherige Betriebsart zurück.
    • Es gibt drei Frostschutzbetriebsarten für die Anlagen VUT 160/250/350 PB EC A21:
      • schrittweise Geschwindigkeitsverminderung des Zuluftventilators,
      • mit Hilfe eines Bypasses,
      • mit Hilfe eines Elektro-Vorheizregisters (bei Vorhandensein eines Kanal-Vorheizregisters).
    MONTAGE
    • Die Lüftungsanlagen sind für die Decken- und Wandmontage (horizontale Stutzenausrichtung) konstruiert.
    • Dabei kann sich Kondensat bilden, das sich in einer speziellen Auffangwanne sammelt und nach außen abgeleitet wird.
    • Der Zugang für Wartungsund Austauscharbeiten erfolgt über die Unterseite des Bedienfeldes.
    STEUERUNG
    Funktionen A21 A14
    Fernbedienfeld mit Kabel Option (А22)
    		 А14
    Steuerung der Lüftungsanlage über LCD-Fernbedienfeld mit Kabel
    Option (А25)
    		 -
    Drahtloses Fernbedienfeld Option (А22 Wi-Fi)
    		 -
    BMS
    RS-485
    WI-FI
    Ethernet
    MODBUS (RTU, TCP)
    		 -
    WLAN-Steuerung der Lüftungsanlage über die mobile App
    +
    		 -
    Service Vents Cloud Server
    +
    		 -
    Frostschutz
    +
    		 +
    Bypass
    automatisch + manuell gesteuert
    		 manuell gesteuert
    Zeitgesteuerter Betrieb
    +
    		 -
    Filterwechselanzeige gemäß Filtertimer gemäß Filtertimer
    gemäß dem Differenzdruckschalter
    der Filterverschmutzung
    Alarmanzeige + +
    Einstellung der Lüftungsstufe + +
    Timer + -
    RH%-Sensor Option Option
    CO2-Sensor Option Option
    VOC-Sensor Option Option
    PM2.5-Sensor Option Option
    Boost-Betrieb + -
    Kamin-Betrieb + -
    Anschluss eines Vorheizregisters Option -
    Anschluss eines Nachheizregisters Option -
    Anschluss eines Kühlregisters Option -
    Brandmelder Option Option
    Kontrolle der Mindest-Zulufttemperatur + -
    VERWENDUNGSBEISPIEL
    Charakteristik
    Charakteristik
    Parameter VUT 160 PB EC
    		 Maßeinheit
    Phasen 1 ˜
    Spannung 230 V
    Max. Leistungsaufnahme des Heizregisters 50 W
    Frequenz 50/60 Hz
    Max. Stromaufnahme der Lüftungsanlage 0.4 А
    Schalldruck 3 m 26 dBА
    Förderleistung 190 m³/h
    Drehzahl 3770 min-1
    Effizienz der Wärmerückgewinnung 82...94 %
    Gehäusematerial verzinkter Stahl -
    Isolierungsschicht 40 mm, Mineralwolle -
    Filter: Abluft G4 -
    Filter: Zuluft F7 -
    Anschluss-Luftkanalmaße 125 mm
    Gewicht 48 kg
    Wärmetauschertyp Gegenstrom -
    Wärmetauschermaterial Polystyrol -
    SEV-Klasse A+ -
    Leistungsdiagramm
    Leistungsdiagramm
    • Auswahlverfahren:
    • Luftleistung:
    • Druck:
    Arbeitspunkt
    • Luftleistung: --
    • Druck: ---
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "VENTS VUT PB ЕС" Produktbeschreibung 05-2022 (pdf 1.68Mb)
    Das Bild "VENTS VUT PB EC (ErP 2015, 2016, 2018)" für Ihre Seite herunterladen (png 265.14Kb)
    Hochauflösende Produktabbildungen herunterladen "VENTS VUT PB EC (ErP 2015, 2016, 2018)" (psd 3.79Mb)
    Software "Einstellung der Lüftungsanlagen mit der Automatik A14 oder A15" (rar 17.47Mb)
    "VENTS VUT PB EC" Betriebsanleitung 02-2023 (V108DE-04) (pdf 4.31Mb)
    "Touch-Bedienfeld A14/A15" Betriebsanleitung 04-2019 (V55-7DE-02) (pdf 1.11Mb)
    "Drahtloses Steuerungssystem A21" Betriebsanleitung 02-2023 (V55-8DE-05) (pdf 483.69Kb)
    Abmessungen
    Charakteristik
    Parameter Wert Maßeinheit
    Zusätzliche technische Daten
    Zusätzliche technische Daten
    Schallleistung, A-bewertet Frequenzband, Hz LpA, 3 m dBA LpA, 1 m dBA
    Hz         Ges. 63 125 250 500 1000 2000 4000 8000
    LwA Saugseitig Zuluft dBA 53 32 45 50 45 38 34 36 29
    LwA Druckseitig Zuluft dBA 61 36 51 60 52 38 39 41 33
    LwA Saugseitig Abluft dBA 53 33 45 50 45 38 34 35 31
    LwA Druckseitig Abluft dBA 61 37 51 59 54 41 40 41 33
    LwA Abstrahlung dBA 47 29 41 44 37 34 28 27 23 26 36
    Außenmaße
    Außenmaße

    Bezeichungsschlüssel
    Bezeichungsschlüssel
    Serie Nenn-Luftförderleistung, m³/h Montageart Bypass Motortyp Steuerung
    VENTS VUT 160; 250; 350 D: Hängemontage B: eingebauter Bypass EC: elektronisch kommutierter Motor A14
    A21
    Zubehör
    Zubehör
    Modell Panelfilter G4 Panelfilter F7 Bedienfeld WLAN-Bedienfeld LCD-Bedienfeld Interner Feuchtigkeitssensor Interner Feuchtigkeitssensor Externer CO₂-Sensor mit Anzeige Externer CO₂-Sensor
    VUT 160 PB EC A11 SF
    403x253x48 G4    		 SF
    403x253x48 F7    		 - - - HV1 - - -
    VUT 160 PB EC A14 - - - - HV2 CO2-1   CO2-2
    VUT 160 PB EC A19 - - - HV1 -
    VUT 160 PB EC A21 A22 A22 WiFi   A25 - HV2
    VUT 250 PB EC A11 - -  -  HV1 - - -
    VUT 250 PB EC A14 - -  -  - HV2 CO2-1   CO2-2
    VUT 250 PB EC A19 - -  -  HV1 -
    VUT 250 PB EC A21  A22 A22 WiFi  A25 - HV2
    VUT 350 PB EC A11 SF
    603x253x48 G4    		 SF
    603x253x48 F7    		 - - - HV1 - - -
    VUT 350 PB EC A14 - - - - HV2 CO2-1   CO2-2
    VUT 350 PB EC A19 - - - HV1 -
    VUT 350 PB EC A21 A22 A22 WiFi A25 - HV2



    Modell Externer Feuchtigkeits-Sensor
    VOC-Sensor
    (0-10 V)
    CO₂-Sensor
    (0-10 V)
    Feuchtigkeitssensor
    (0-10 V)
    		 Elektrisches Vorheizregister Elektrisches Nachheizregister Siphon Luftklappe Elektrischer Stellantrieb

    VUT 160 PB EC A11 - - - - NKP-125 - SH-32 KRV 125 LF230
    VUT 160 PB EC A14 HR-S - - - - -
    VUT 160 PB EC A19   -  - - NKP-125 NKD-125
    VUT 160 PB EC A21   DPWQ30600  DPWQ40200  DPWС11200  NKP-125 NKD-125
    VUT 250 PB EC A11 - - - - NKP-125 -
    VUT 250 PB EC A14 HR-S - - - - -
    VUT 250 PB EC A19   - - - NKP-125 NKD-125
    VUT 250 PB EC A21   DPWQ30600 DPWQ40200  DPWС11200 NKP-125 NKD-125
    VUT 350 PB EC A11 - - - - NKP-160 - KRV 160
    VUT 350 PB EC A14 HR-S - - - - -
    VUT 350 PB EC A19   - - - NKP-160 NKD-160
    VUT 350 PB EC A21   DPWQ30600 DPWQ40200 DPWС11200  NKP-160 NKD-160
