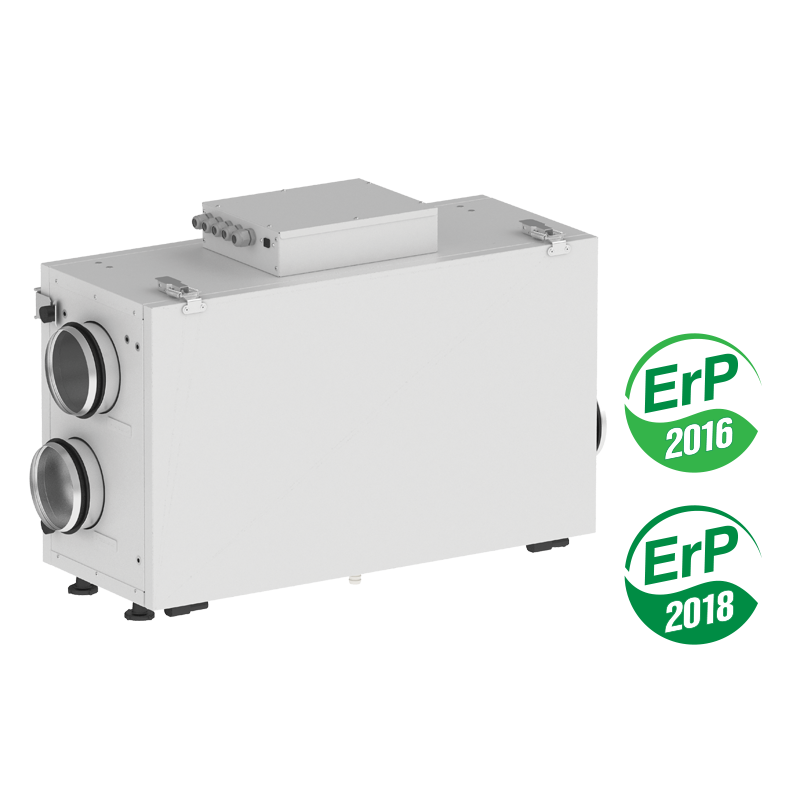

ВЕНТС ВУТ 300 Г2 мини ЕС

Приточно-вытяжная установка производительностью до 300 м³/ч. Эффективность рекуперации до 79 %.

Добавить в проект

Описание
Характеристики
График производительности
Загрузки
Размеры
Дополнительные характеристики
Условное обозначение
Принадлежности

Описание

ОПИСАНИЕ
Воздухообрабатывающие установки представляют собой полностью законченные вентиляционные установки с утилизацией тепла и обеспечивают фильтрацию воздуха, подачу свежего воздуха и удаление загрязненного воздуха. Тепло, содержащееся в вытяжном воздухе, используется для нагрева приточного воздуха в высокоэффективном пластинчатом рекуператоре.	Установки предназначены для использования в энергоэффективных решениях для отопления частных домов и квартир и совместимы с воздуховодами круглого сечения Ø 125 мм.
КОРПУС
Корпус ВУТ/ВУЭ 300 Г мини ЕС изготовлен из алюмоцинковой стали с внутренней тепло- и звукоизоляцией толщиной 20 мм из минеральной ваты. В установках ВУТ/ВУЭ 300 Г мини ЕС корпус выполнен из стали с полимерным покрытием белого цвета	Модель ВУТ/ВУЭ 300 Г2 мини ЕС оборудована горизонтальными выводами патрубков.
ВЕНТИЛЯТОРЫ
Вентиляторы оснащены высокоэффективными электроннокоммутируемыми (ЕС) двигателями с внешним ротором и загнутыми вперед лопатками – наиболее современным и энергоэффективным решением среди аналогов.	Помимо высокой производительности и регулировки скорости в полном диапазоне оборотов, ЕС-двигатели отличаются высоким КПД (до 90 %).
РЕКУПЕРАТОР
Установки ВУТ Г2 мини ЕС оборудованы рекуператором перекрестного тока, выполненным из полистирола. В холодный период года тепло вытяжного воздуха передается приточному, что снижает потери тепла за счет вентиляции. При этом возможно образование конденсата, который собирается в специальном поддоне и отводится в канализацию. В теплый период года тепло уличного воздуха передается вытяжному воздуху. Таким образом приточный воздух попадает в помещение более прохладным, что снижает нагрузку на кондиционер.	Установки ВУЭ Г2 мини ЕС оборудованы рекуператором перекрестного тока, выполненным из полимеризованной целлюлозы. В холодный период года тепло и влага вытяжного воздуха передаются приточному сквозь энтальпийную мембрану, что снижает потери тепла за счет вентиляции. В теплый период года тепло и влага уличного воздуха передается сквозь энтальпийную мембрану вытяжному воздуху. Таким образом приточный воздух попадает в помещение более прохладным и сухим, что существенно снижает нагрузку на кондиционер.
ФИЛЬТР
Для фильтрации приточного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 и F8. Очистка вытяжного воздуха осуществляется встроенным фильтром со степенью очистки G4.
УПРАВЛЕНИЕ И АВТОМАТИКА
Установка ВУТ/ВУЭ 300 Г2 мини EC А2 оборудована регулятором скорости А2 (Р-1/010). Управление установкой в данном случае осуществляется с помощью сигнала 0-10 В.	Установка ВУТ/ВУЭ 300 Г2 мини EC А14 оснащена панелью дистанционного управления А14 с сенсорными кнопками и LED-индикацией.
Защита от обмерзания посредством остановки приточного вентилятора работает по следующему принципу: при выявлении опасности обмерзания согласно сигналу датчика температуры приточный вентилятор выключается на время, достаточное для оттаивания рекуператора за счет температуры вытяжного воздуха.	Когда опасность обмерзания миновала, установка возвращается к стандартному режиму работы.
МОНТАЖ
Установки можно крепить к стене и монтировать на полу с помощью монтажных кронштейнов. Установку ВУЭ 300 Г2 мини ЕС можно также подвешивать к потолку. Положение установки ВУТ 300 Г2 мини ЕС должно обеспечивать возможность сбора и отвода конденсата.	При монтаже необходимо обеспечить доступ к сервисной панели для замены фильтров и обслуживания. Универсальный корпус обеспечивает как левосторонний, так и правосторонний монтаж. Для этого необходимо поменять местами сервисную и заднюю панели.
ВАРИАНТ ПРИМЕНЕНИЯ

Характеристики

Параметр	ВУТ 300 Г2 мини ЕС А2	Единица измерения
Фазность	1	˜
Напряжение	230	В
Максимальная мощность установки	165	Вт
Максимальный ток установки	1.3	А
Частота тока	50/60	Гц
Уровень звукового давления на расст. 3 м	33	дБА
Производительность	300	м³/ч
Частота вращения	2050	мин^-1
Эффективность рекуперации	55...79	%
Изоляция	20 мм, минеральная вата	-
Фильтр: вытяжка	G4	-
Фильтр: приток	G4, F8	-
Диаметр подключаемого воздуховода	125	мм
Масса	32	кг
Тип рекуператора	перекрестного тока	-
Материал рекуператора	полистирол	-

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Центр загрузок

Загрузки

Размеры

Характеристики

Параметр	Величина	Единица измерения
∅D	125	мм
B	287	мм
H	447	мм
H1	510	мм
L	714	мм
L1	810	мм

Дополнительные характеристики

Уровень звуковой мощности по фильтру А		Общ.	Октавные полосы частот, Гц								LpA, 3 м дБА	LpA, 1 м дБА
Уровень звуковой мощности по фильтру А		дБА	63	125	250	500	1000	2000	4000	8000
L_WA ко входу притока	дБА	56	48	43	53	44	44	40	26	24
L_WA к выходу притока	дБА	71	53	53	68	65	60	59	52	51
L_WA ко входу вытяжки	дБА	57	43	51	52	52	45	37	26	21
L_WA к выходу вытяжки	дБА	72	53	60	66	67	61	62	55	48
L_WA к окружению	дБА	53	33	44	47	50	44	38	29	24	33	43

Условное обозначение

Серия	Номинальная производительность, м³/ч	Тип монтажа	Тип корпуса	Тип	Тип двигателя	Цвет корпуса	Панель управления
ВУТ: вентиляция с утилизацией тепла ВУЭ: вентиляция с утилизацией энергии	300	Г: горизонтальный монтаж	2: изоляция 20 мм	мини	ЕС: синхронный двигатель с электронным управлением	_: алюмоцинк Белый: окрашенный в белый цвет	А2: регулятор скорости А14: сенсорная панель с LED-индикацией

Принадлежности

Тип	Кассетный фильтр G4	Кассетный фильтр F8	Внутренний датчик влажности (0-10 В)	Внешний датчик CO₂ с индикацией	Внешний датчик CO₂	Внешний датчик влажности	Кухонная вытяжка

ВУT 300 Г2 мини EC A2	СФ 240x184x40 G4	СФ 240x184x40 F8	-	-	-	-	-
ВУЭ 300 Г2 мини EC A2
ВУТ 300 Г2 мини EC A14			HV-2	CO2-1	CO2-2	HR-S	KH-1
ВУЭ 300 Г2 мини EC A14

Тип	Шумоглушители		Обратные клапаны	Воздушные заслонки	Хомуты	Сифон гидравлический	Электропривод

ВУT 300 Г2 мини EC A2	СР 125	СРФ 125	КОМ 125	КРВ 125	Х 125	СГ-32	LF230
ВУЭ 300 Г2 мини EC A2
ВУТ 300 Г2 мини EC A14
ВУЭ 300 Г2 мини EC A14
