Трансформаторные регуляторы скорости трехфазные РСА5Д-...-М

Описание

ПРИМЕНЕНИЕ	КОНСТРУКЦИЯ И УПРАВЛЕНИЕ
Регуляторы серии РСА5Д-..-М применяются для управления производительностью трехфазных вентиляторов путем ступенчатого регулирования скорости вращения электродвигателей. Регуляторы имеют пять скоростей, выбор между которыми осуществляется поворотом ручки на передней части корпуса, в одно из пяти фиксированных положений. Допускается управление несколькими вентиляторами, если суммарный потребляемый ток не превышает предельно допустимой величины тока регулятора.	Корпус регулятора изготовлен из стали с полимерным покрытием. Регулятор имеет пять скоростей с выходным напряжениям 130 В - 180 В - 230 В - 300 В - 400 В. Регулятор оборудован ручкой переключения скоростей, лампой индикации работы. Регулятор имеет встроенное устройство защиты электродвигателя, которое прекращает подачу электричества при срабатывании термоконтактов электродвигателя вентилятора. Повторное включение происходит после возвращения температуры двигателя к рабочим значениям. В качестве дополнительных функций регулятор имеет клеммы (230 В, макс. 2 А) для подключения внешнего оборудования (например, приводами воздушных заслонок).
МОНТАЖ
Установка регулятора осуществляется внутри помещений. Монтаж необходимо производить с учётом свободной рециркуляции воздуха для охлаждения внутренних цепей. Рабочая позиция регулятора - вертикальная. Не устанавливайте регулятор над отопительными приборами и в зонах с плохой конвекцией воздуха.

Рабочая позиция прибора

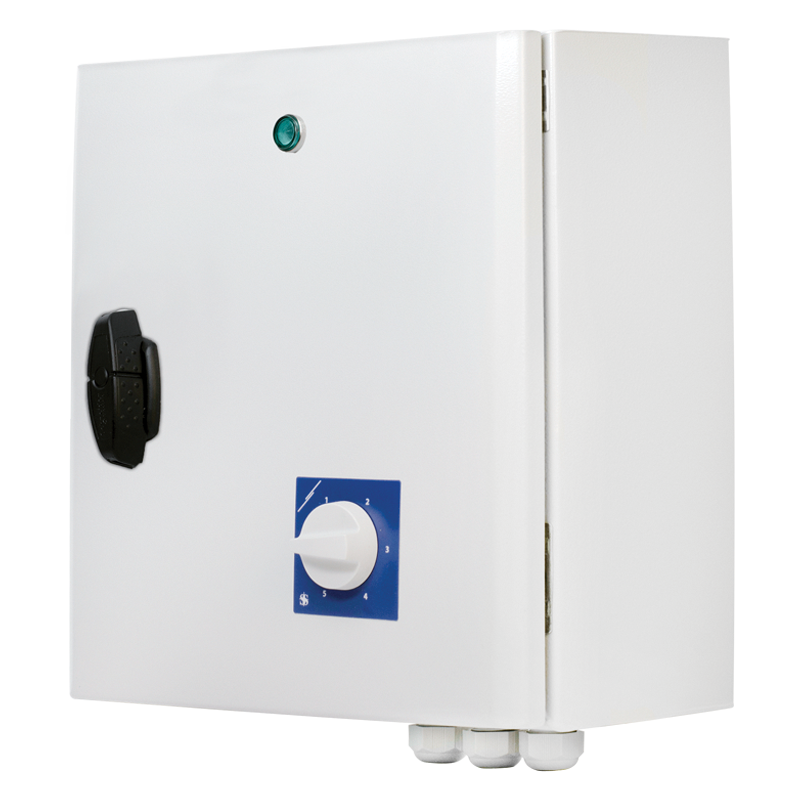

Трансформаторный регулятор скорости трехфазный ВЕНТС РСА5Д-...-М
