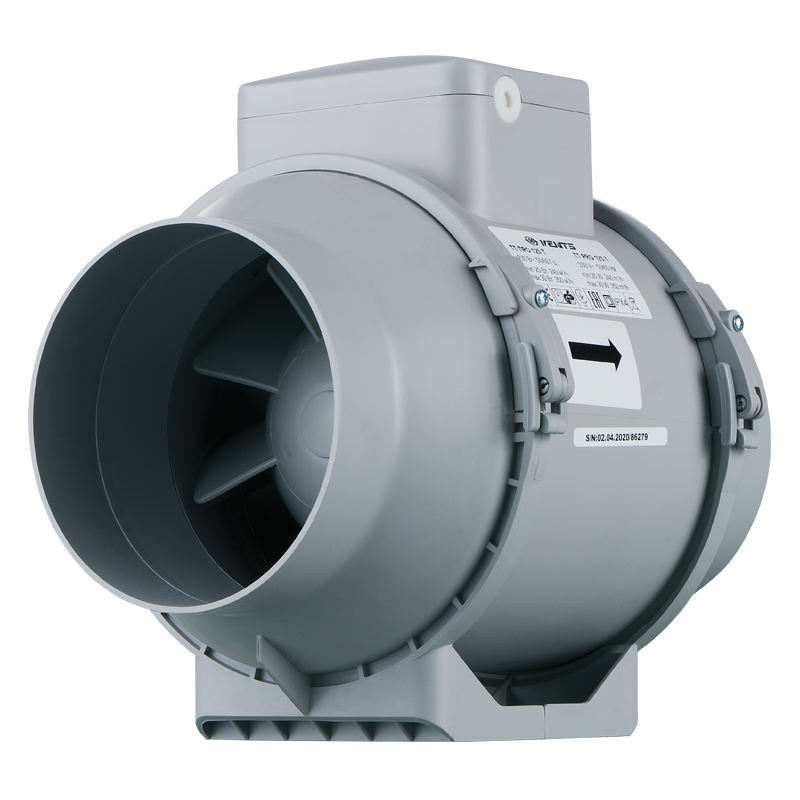

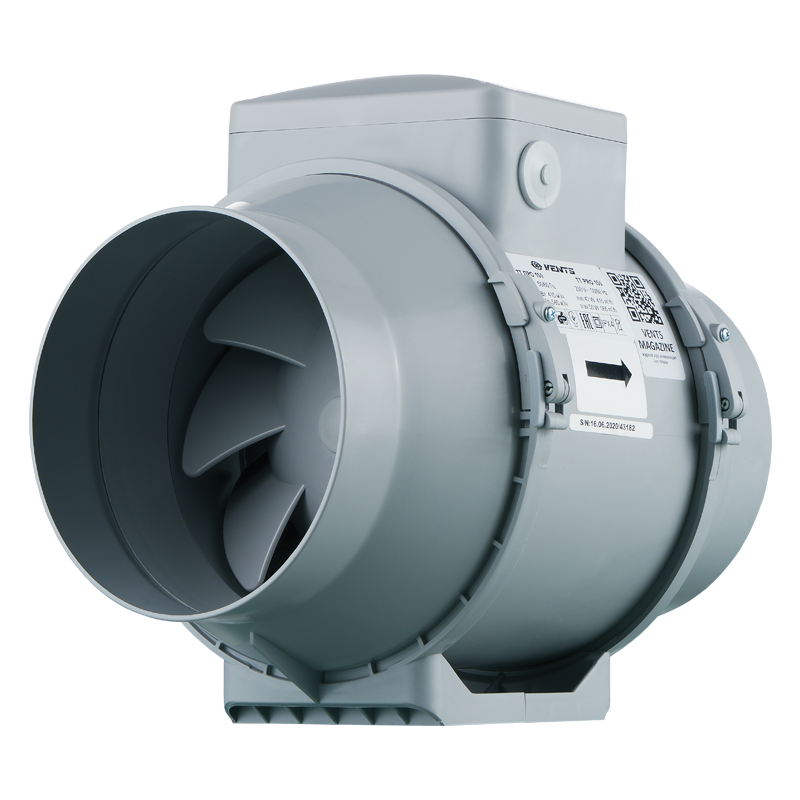

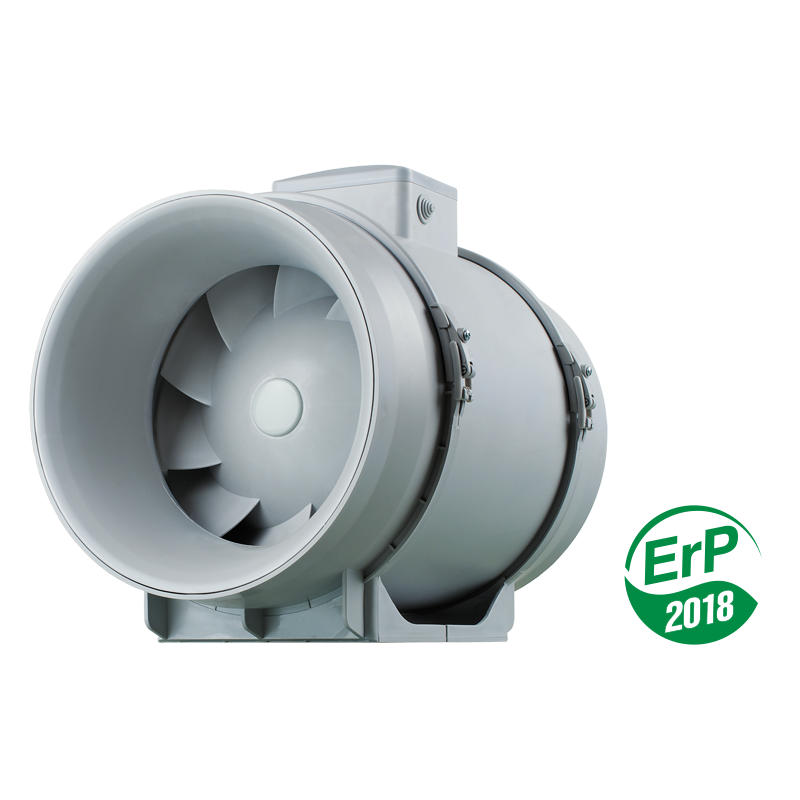

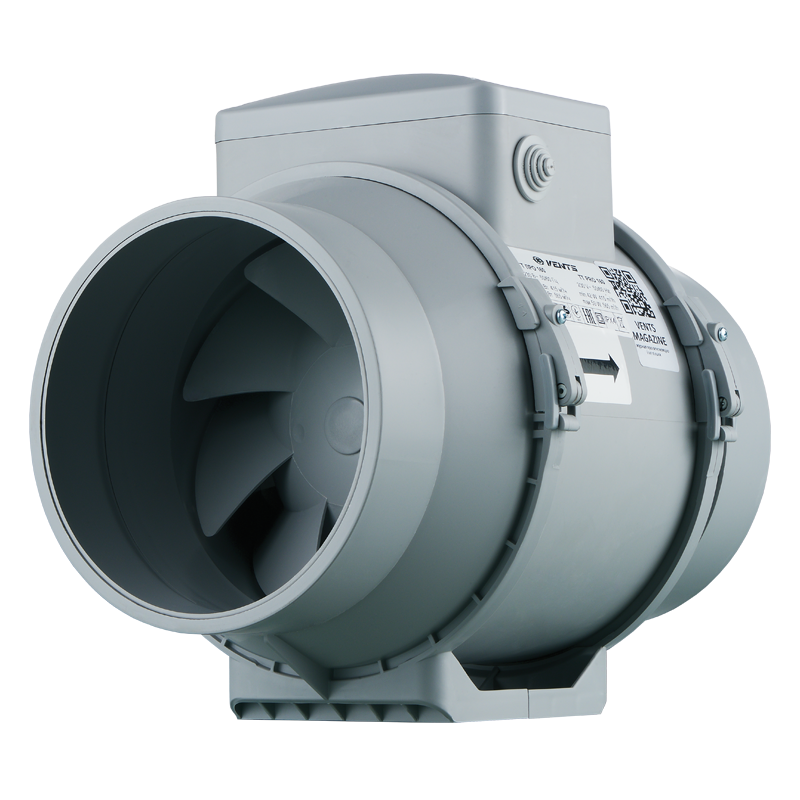

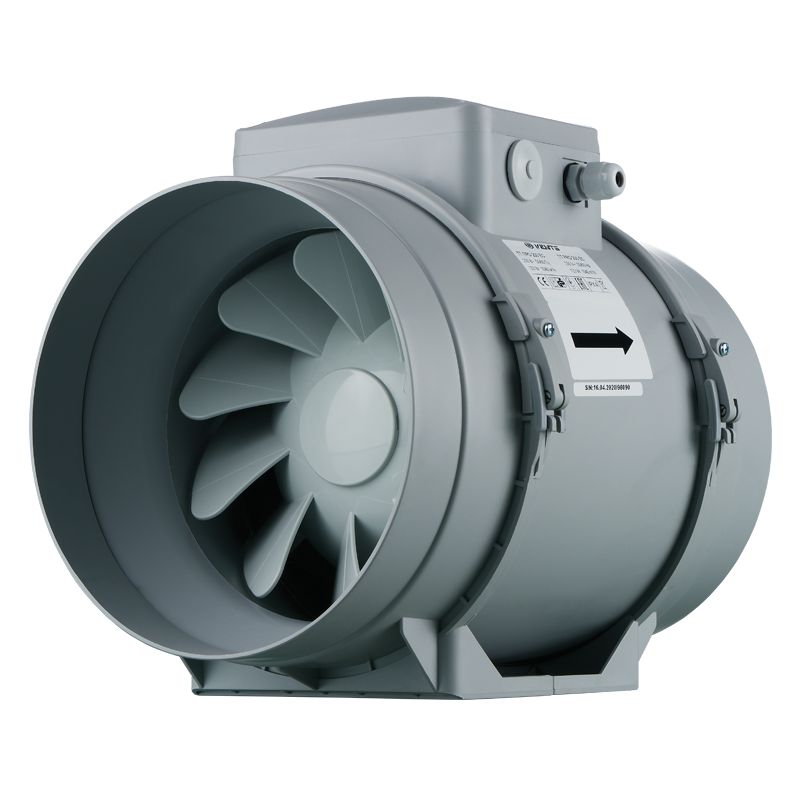

Канальный вентилятор смешанного типа ВЕНТС ТТ ПРО ЕС

Версия для печати Сохранить в PDF

Канальные вентиляторы смешанного типа производительностью до 1970 м³/ч с ЕС-двигателем.

Особенности модели

Товары серии

ВЕНТС ТТ ПРО 100 ЕС

ВЕНТС ТТ ПРО 125 ЕС

ВЕНТС ТТ ПРО 150 ЕС

ВЕНТС ТТ ПРО 160 ЕС

ВЕНТС ТТ ПРО 250 ЕС

ВЕНТС ТТ ПРО 200 ЕС

ВЕНТС ТТ ПРО 315 ЕС

ВЕНТС ТТ ПРО 100 ЕСВЕНТС ТТ ПРО 125 ЕСВЕНТС ТТ ПРО 150 ЕС

ВЕНТС ТТ ПРО 160 ЕСВЕНТС ТТ ПРО 250 ЕСВЕНТС ТТ ПРО 200 ЕС

ВЕНТС ТТ ПРО 315 ЕС

Описание
Модификации
График производительности
Загрузки
Условное обозначение
BIM

Описание

ПРИМЕНЕНИЕ
Вентиляторы ВЕНТС ТТ ПРО ЕС объединяют в себе широкие возможности и высокие технические параметры осевых и центробежных вентиляторов, обеспечивая мощный воздушный поток и высокое давление, а также экономичность и управляемость ЕС-двигателя. 100 % регулируемая скорость, возможность подключения нескольких вентиляторов к управляющей компьютерной системе, оснащенной сенсорами и датчиками.	Используются в приточных, вытяжных и приточно-вытяжных системах вентиляции, требующих энергосбережения, управляемости, высокого давления, мощного воздушного потока, невысокого уровня шума: коммерческие, офисные и другие общественные или промышленные помещения, помещения с повышенной влажностью. Совместимы с воздуховодами диаметром от 100 до 315 мм.
КОНСТРУКЦИЯ
Корпусы ТТ ПРО ЕС изготовлены из полипропилена пониженной горючести. Съемный центральный блок с двигателем, крыльчаткой и клеммной коробкой крепится к патрубкам с помощью специальных хомутов на защелках. Это делает обслуживание вентилятора максимально простым и удобным. Отсутствует необходимость разбирать и демонтировать весь вентилятор – достаточно извлечь центральный блок из корпуса и произвести сервисное обслуживание. Входной патрубок оснащен коллектором для плавного входа воздуха в вентилятор.	Благодаря конической форме крыльчатки и специально спрофилированным лопастям круговая скорость воздушного потока увеличивается, обеспечивая более высокое давление и производительность по сравнению с осевыми вентиляторами. Диффузор, специально спроектированная крыльчатка и спрямляющий аппарат на выходе корпуса вентилятора распределяют воздушный поток, обеспечивая оптимальное сочетание характеристик – высокую производительность и увеличенное давление при низком уровне шума.
ЭЛЕКТРОДВИГАТЕЛЬ
Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели постоянного тока. Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения. ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.	Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (достигает 90%).
РЕГУЛИРОВАНИЕ СКОРОСТИ
Управление вентилятором осуществляется при помощи управляющего сигнала 0-10 В (регулировка производительности осуществляется в зависимости от уровня температуры, давления, задымленности и других параметров). При изменении значения управляющего фактора ЕС-вентилятор изменяет скорость вращения и подает требуемый вентиляционной системой поток.	Максимальная скорость вращения вентилятора не зависит от частоты электрического тока в сети (возможна работа как в сети с частотой тока 50 Гц, так и 60 Гц). Вентиляторы можно объединять в единую компьютерную сеть управления. Программное обеспечение позволяет с высокой точностью управлять работой объединенных в сеть вентиляторов. На дисплей компьютера выводятся все параметры системы, и, при необходимости, можно задавать индивидуальный режим работы для каждого вентилятора в сети.
МОНТАЖ
Вентиляторы предназначены для канального монтажа в воздуховоде соответствующего диаметра в любой точке вентиляционной системы и под любым углом. Корпус вентилятора оснащен плоской монтажной пластиной, с помощью которой вентилятор крепится к стене.	Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке. В одной системе возможна установка нескольких вентиляторов параллельно для увеличения производительности или последовательно для увеличения рабочего давления.

Модификации

Наименование модификации

ТТ ПРО 100 ЕС

ТТ ПРО 125 ЕС

ТТ ПРО 150 ЕС

ТТ ПРО 160 ЕС

ТТ ПРО 250 ЕС

ТТ ПРО 200 ЕС

ТТ ПРО 315 ЕС

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Загрузки

Условное обозначение

Серия	Диаметр воздуховода	Опции	Тип двигателя
ВЕНСТ ТТ ПРО	100; 125; 150; 160; 200; 250; 315	У: регулятор скорости с электронным термостатом и встроенным в канал датчиком температуры. Алгоритм работы по температуре; Ун: регулятор скорости с электронным термостатом и датчиком температуры, закрепленном на кабеле длиной 4 м. Алгоритм работы по температуре; У2н: регулятор скорости с электронным термостатом и датчиком температуры, закрепленном на кабеле длиной 4 м. Алгоритм включения-выключения по температуре. П: встроенный плавный регулятор скорости.	ЕС: синхронный двигатель с электронным управлением
