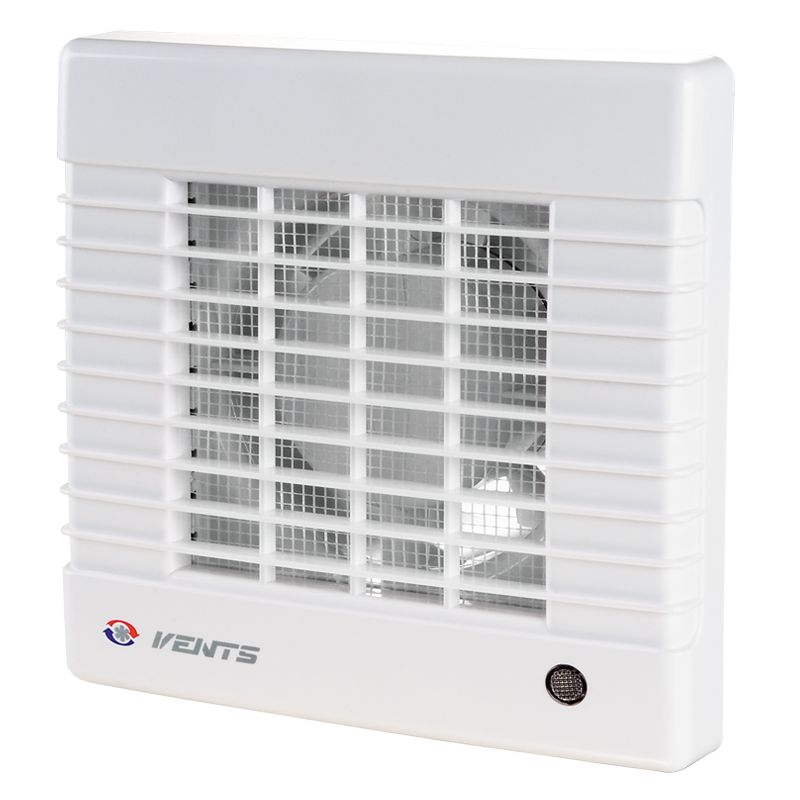

Cерия ВЕНТС М1

Осевые вентиляторы, для вытяжной вентиляции с производительностью до 345 м³/ч. Монтируются с воздуховодами 100, 125 или 150 мм.

Особенности модели

Товары серии

ВЕНТС 100 М1

ВЕНТС 125 М1

ВЕНТС 150 М1

ВЕНТС 100 М1 турбо

ВЕНТС 125 М1 турбо

ВЕНТС 150 М1 турбо

ВЕНТС 100 М1 12

ВЕНТС 125 М1 12

ВЕНТС 150 М1 12

ВЕНТС 100 М1 пресс

ВЕНТС 125 М1 пресс

ВЕНТС 150 М1 пресс

ВЕНТС 100 М1ВЕНТС 125 М1ВЕНТС 150 М1

ВЕНТС 100 М1 турбоВЕНТС 125 М1 турбоВЕНТС 150 М1 турбо

ВЕНТС 100 М1 12ВЕНТС 125 М1 12ВЕНТС 150 М1 12

ВЕНТС 100 М1 прессВЕНТС 125 М1 прессВЕНТС 150 М1 пресс

Описание
Модификации
График производительности
Загрузки
Сертификаты
Условные обозначения

Описание

ПРИМЕНЕНИЕ
Постоянная или периодическая вытяжная вентиляция санузлов, душевых, кухонь и других бытовых помещений. Для монтажа в вентиляционные шахты или соединения с воздуховодами.	Перемещение малой и средней величины потока воздуха на небольшие расстояния при малом сопротивлении вентиляционной системы. Для монтажа с воздуховодами 100, 125 и 150 мм.
КОНСТРУКЦИЯ
Современный дизайн и эстетический внешний вид. Корпус и крыльчатка выполнены из высококачественного и прочного АБС пластика, стойкого к ультрафиолету. Конструкция крыльчатки позволяет повысить эффективность вентилятора и срок службы двигателя.	Защитная сетка от насекомых. Степень защиты IP 34.
ДВИГАТЕЛЬ
Надёжный двигатель с низким энергопотреблением. Предназначен для непрерывной работы и не требует обслуживания.	Оборудован защитой от перегрева.
УПРАВЛЕНИЕ
Ручное: Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в поставку не входит. Вентилятор управляется посредством встроенного шнуркового выключателя „B“. При потолочном монтаже вентилятора опция не используется. Регулировка скорости может осуществляться с помощью тиристорного регулятора (см. Электрические принадлежности). Вентиляторы могут подключаться сразу по несколько единиц к одному регулирующему устройству. Регуляторы скорости нельзя подключать к вентиляторам с модификациями Т, ТН, ТР, ВТ, ВТН.	Автоматическое: При помощи электронного блока управления БУ-1-60 (см. Электрические принадлежности). Блок управления поставляется отдельно. При помощи таймера „Т“ (встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течении от 2 до 30 мин. после остановки его выключателем). При помощи датчика влажности и таймера „ТН“ (если влажность в помещении превысит установленную на датчике значения 60-90%, то вентилятор автоматически включится и продолжит работу до тех пор, пока влажность не придет в норму; далее вентилятор отрабатывает время, установленное на таймере и выключается). При помощи датчика движения и таймера „ТР“ (если датчик обнаружит движение в зоне своего действия то вентилятор автоматически включится и продолжит работу по таймеру от 2 до 30 мин. Дальность обнаружения до 4 метров, (угол обнаружения макс. 100°).
ОСОБЕННОСТИ МОНТАЖА
Вентилятор устанавливается непосредственно в проем вентиляционной шахты. При удалённом размещении вентиляционной шахты возможно использование гибких воздуховодов. Присоединение воздуховода к выходному фланцу вентилятора осуществляется при помощи хомута.	Крепится к стене при помощи шурупов. Для подключения вентилятора с двигателем низкого напряжения 12В к сети 220 В / 50 Гц необходимо дополнительно приобрести понижающий трансформатор (например серии ТРФ 220/12-25).
ПРИМЕР МОНТАЖА

Модификации

Наименование модификации

ВЕНТС 150 М1ТН

ВЕНТС 125 М1ВТ

ВЕНТС 125 М1В

ВЕНТС 125 М1ТН

ВЕНТС 125 М1Т

ВЕНТС 150 М1ВТН Л

ВЕНТС 150 М1ВТ Л

ВЕНТС 150 М1 Л

ВЕНТС 150 М1ТР

ВЕНТС 150 М1ВТН

ВЕНТС 150 М1ВТ

ВЕНТС 150 М1В

ВЕНТС 125 М1ВТН

ВЕНТС 150 М1Т

ВЕНТС 100 М1В турбо

ВЕНТС 125 М1В турбо

ВЕНТС 150 М1В турбо

ВЕНТС 100 М1Т пресс

ВЕНТС 100 М1ТН пресс

ВЕНТС 100 М1В пресс

ВЕНТС 100 М1ВТ пресс

ВЕНТС 100 М1ВТН пресс

ВЕНТС 100 М1ТР пресс

ВЕНТС 100 М1 К

ВЕНТС 125 М1

ВЕНТС 150 М1

ВЕНТС 100 М1 турбо

ВЕНТС 125 М1 турбо

ВЕНТС 150 М1 турбо

ВЕНТС 100 М1 12

ВЕНТС 125 М1 12

ВЕНТС 150 М1 12

ВЕНТС 100 М1 пресс

ВЕНТС 125 М1 пресс

ВЕНТС 150 М1 пресс

ВЕНТС 100 М1

ВЕНТС 100 М1 Л

ВЕНТС 100 М1ТР

ВЕНТС 100 М1ВТН

ВЕНТС 100 М1ВТ

ВЕНТС 100 М1В

ВЕНТС 100 М1ТН

ВЕНТС 100 М1Т

ВЕНТС 125 М1 К

ВЕНТС 125 М1 Л

ВЕНТС 125 М1ТР

Обратный клапан

Таймер

Датчик движения

Двигатель на шарикоподшипниках

Датчик влажности

Шнурковый выключатель

Вентилятор с повышенной производительностью

Безопасный (12 В)

5-ти лепестковая бесшумная крыльчатка

График производительности

Метод подбора:
Производительность:
Давление:

Рабочая точка

Производительность: --
Давление: ---

Загрузки

Сертификаты

<p>
Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).</p>

Знак соответствия продукции европейским стандартам качества и электрической безопасности, выданный Обществом технического надзора TUV (Германия).

<p>
Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).</p>

Изделие с маркировкой CE означает, что продукция произведена в соответствии со стандартами качества и безопасности, предусмотренными Директивами Европейского Союза для данного вида продукции (наносится производителем).

Знак соответствия продукции требованиям технических норм Украины, подтверждается сертификатами соответствия УкрТЕСТ.

Класс изоляции: двойная изоляция.

Класс защиты устройства.

<p>Знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки.</p>

Знак обращения, свидетельствующий о том, что продукция, маркированная им, прошла все установленные в технических регламентах Таможенного союза ЕврАзЭС процедуры оценки.

Условные обозначения

Пиктограмма		Условное обозначение		Описание модификации
		M1 К		Вентилятор оборудован обратным клапаном для предотвращения обратной тяги.
		M1 Л		Двигатель оборудован подшипниками качения для увеличения срока службы (прим. 40 тыс. рабочих часов) и установки вентилятора под любым углом. Подшипники не требуют обслуживания и имеют запас смазочного материала, достаточного для всего срока эксплуатации.
		М1 турбо		Двигатель с повышенной производительностью.
		M1 пресс		5-ти лепестковая бесшумная крыльчатка с улучшенными аэродинамическими характеристиками, позволяющими увеличить давление, создаваемое вентилятором.
		М1 12		Исполнение с безопасным двигателем низкого напряжения. Питание от 12 В переменного тока.
		M1T		Оборудован регулируемым таймером. Время срабатывания от 2 до 30 минут.
		M1TH		Оборудован регулируемым таймером (время срабатывания от 2 до 30 минут) и реле влажности (порог срабатывания 60-90%).
		M1В		Оборудован шнурковым выключателем.
		М1ВТ		Оборудован шнурковым выключателем и регулируемым таймером (время срабатывания от 2 до 30 минут).
		M1ВТН		Оборудован шнурковым выключателем, регулируемым таймером (время срабатывания от 2 до 30 минут) и реле влажности (порог срабатывания 60-90%).
		М1ТР		Оборудован регулируемым таймером и датчиком движения (зона действия датчика от 1 до 4 м, угол обзора до 100°).
