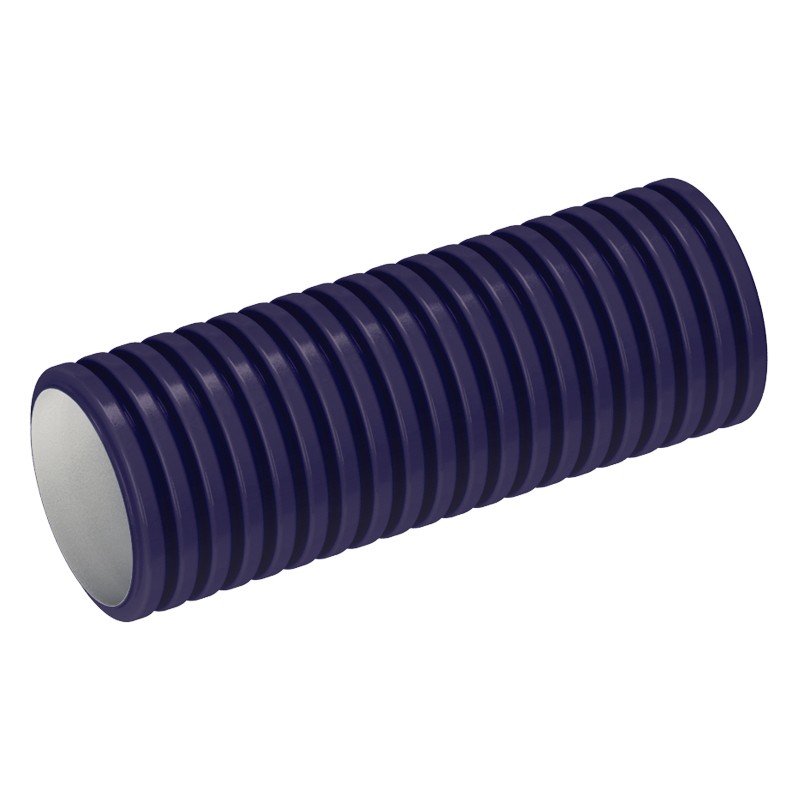

Повітророзподільні пристрої ФлексіВент 01755000
- Опис
- Характеристики
- Завантаження
- Розміри
- Графік опору
Опис
Опис
|
|
| Номінальний діаметр повітропроводу | DN 63 | DN 75 | DN 90 | |||||||
| Швидкість повітря через поперечний переріз, м/с | 2 | 2,5 | 3 | 2 | 2,5 | 3 | 2 | 2,5 | 3 | |
| 1 повітропровід – витрата повітря, м³/год | 15 | 18 | 22 | 22 | 28 | 34 | 36 | 42 | 50 | |
| 2 повітропроводи – витрата повітря, м³/год | 29 | 37 | 44 | 45 | 56 | 67 | 70 | 84 | 101 | |
| 3 повітропроводи – витрата повітря, м³/год | 44 | 55 | 66 | – | – | – | – | – | – | |
| Опір повітропроводу, Па | ||||||||||
| Довжина повітропроводу, м | 2 | 4,2 | 5,5 | 7,5 | 2,3 | 3,5 | 5,0 | 3,2 | 4,4 | 6,2 |
| 4 | 8,4 | 11,0 | 14,9 | 4,6 | 7,0 | 10,0 | 6,4 | 8,7 | 12,3 | |
| 6 | 12,7 | 16,5 | 22,4 | 6,9 | 10,6 | 15,0 | 9,6 | 13,1 | 18,5 | |
| 8 | 16,9 | 22,0 | 29,8 | 9,3 | 14,1 | 20,0 | 12,8 | 17,4 | 24,7 | |
| 10 | 21,1 | 27,5 | 37,3 | 11,6 | 17,6 | 24,9 | 16,0 | 21,8 | 30,9 | |
| 12 | 25,3 | 33,0 | 44,8 | 13,9 | 21,1 | 29,9 | 19,2 | 26,1 | 37,0 | |
| 14 | 29,5 | 38,5 | 52,2 | 16,2 | 24,7 | 34,9 | 22,4 | 30,5 | 43,2 | |
| 16 | 33,8 | 44,0 | 59,7 | 18,5 | 28,2 | 39,9 | 25,6 | 34,8 | 49,4 | |
| 18 | 38,0 | 49,5 | 67,1 | 20,8 | 31,7 | 44,9 | 28,8 | 39,2 | 55,6 | |
Характеристики
Характеристики
| Параметр |
ФлексіВент 01755000 |
Одиниця виміру |
|---|---|---|
| Система | 75 | - |
| Виріб | Повітропровід | - |
Центр завантажень
Завантаження
Оберіть тип документу
Завантажити зображення "ФлексіВент 01635000, ФлексіВент 01755000, ФлексіВент 01905000" для Вашого сайту (png 305.3Kb)
Завантажити зображення високої якості "ФлексіВент 01635000, ФлексіВент 01755000, ФлексіВент 01905000" (psd 1.51Mb)
Розміри
Характеристики
| Параметр | Величина | Одиниця виміру |
|---|---|---|
| ∅D | 75 | мм |
| Ø D1 | 63 | мм |
| L | 50 | м |
Графік опору
Графік опору
