Вентиляційний монтажний комплект НМ Ізовент 125

Опис

ЗАСТОСУВАННЯ	КОНСТРУКЦІЯ

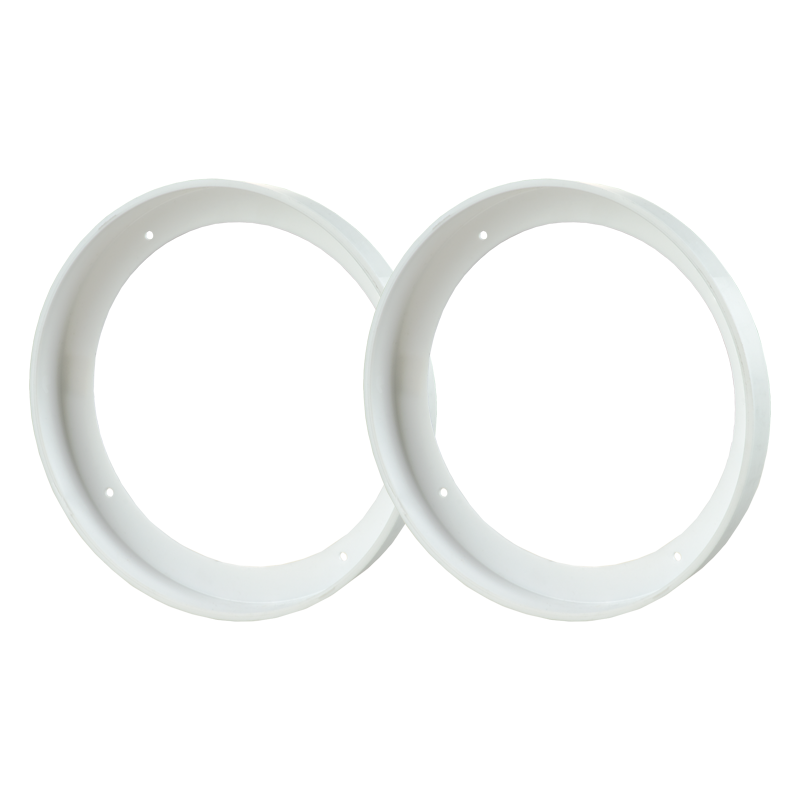

Монтажні комплекти НМ Ізовент призначені для простого та зручного з’єднання теплоізольованих повітропроводів з патрубками різноманітного вентиляційного обладнання ВЕНТС. До монтажного комплекту входять фланці, самонарізи для їхнього кріплення, а також монтажні хомути для кріплення повітропроводів. Фланці монтажних комплектів НМ Ізовент забезпечують щільне, надійне з’єднання усіх елементів теплоізольованих повітропроводів із патрубками вентиляційного обладнання та уникнення розшарування ізоляції повітропроводів у місцях їхнього з’єднання.	Фланці монтажних комплектів НМ Ізовент виготовлені з високоякісного ударостійкого полістиролу. Кріплення фланців до патрубків вентиляційного обладнання здійснюється за допомогою самонарізів із буром.
	МОДИФІКАЦІЇ
	Монтажні комплекти НМ Ізовент виготовляються у двох модифікаціях: НМ Ізовент 125 – призначені для з’єднання з патрубками діаметром 125 мм; НМ Ізовент 150 – призначені для з’єднання з патрубками діаметром 150 мм;
КОМПЛЕКТ ПОСТАЧАННЯ
До комплекту постачання монтажних комплектів НМ Ізовент входять: Фланець - 2 шт. Самонаріз із буром - 8 шт. Хомут монтажний - 2 шт. Пакувальний пакет - 1 шт.
ПРИКЛАД МОНТАЖУ ТЕПЛОІЗОЛЬОВАНИХ ПОВІТРОПРОВОДІВ ЗА ДОПОМОГОЮ МОНТАЖНОГО КОМПЛЕКТУ НМ ІЗОВЕНТ

Надягніть фланці з монтажного комплекту НМ Ізовент на патрубки припливно-витяжної установки і зафіксуйте їх за допомогою самонарізів із буром.	Надягніть внутрішні рукави теплоізольованих повітропроводів на патрубки вентиляційної установки та зафіксуйте їх за допомогою металевих хомутів (замовляються окремо).

Акуратно заправте внутрішню ізоляцію повітропроводів під фланці монтажного комплекту НМ Ізовент.	Надягніть зовнішні рукави теплоізольованих повітропроводів на фланці з монтажного комплекту НМ Ізовент, щільно притиснувши їх до корпусу вентиляційної установки та зафіксувавши монтажними хомутами (входять до комплекту постачання).

Затягніть монтажні хомути на зовнішньому рукаві теплоізольованих повітропроводів у місці їхнього з’єднання з фланцями монтажного комплекту НМ Ізовент.	Теплоізольовані повітропроводи надійно з’єднані з патрубками припливно-витяжної установки.
Установка готова до роботи!
