Опис

ОПИС	РЕКОМЕНДАЦІЇ ІЗ ЗАСТОСУВАННЯ

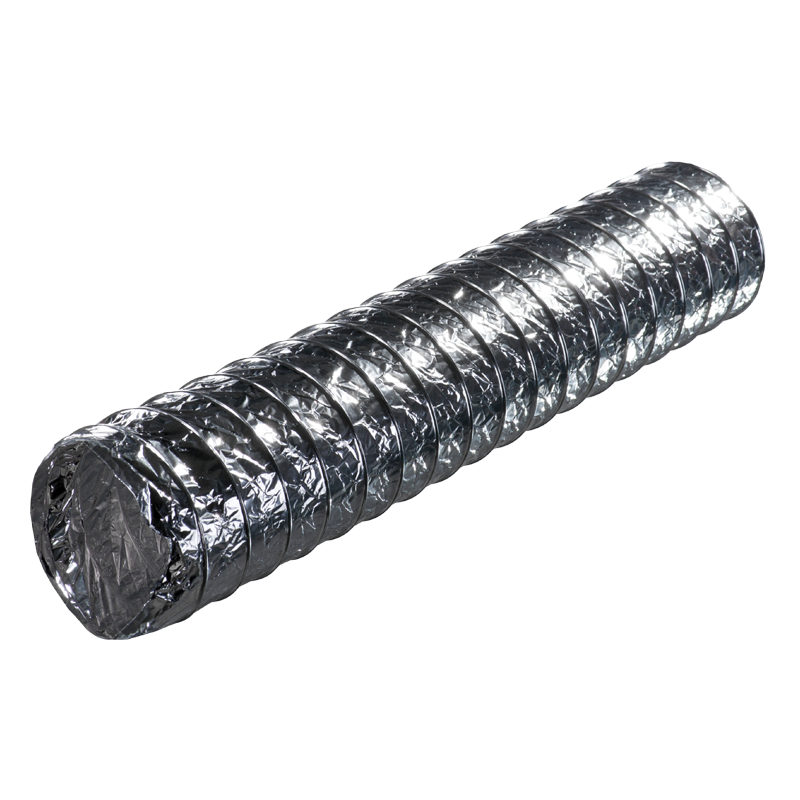

Гнучкий повітропровід із металізованої поліестерової плівки. Спіральний каркас із високовуглецевого сталевого дроту.	Застосовується в системах побутової та промислової вентиляції, опалення та кондиціювання без особливих вимог до горючості та температури, в теплозберігаючих вузлах та периферійних секціях великих центральних систем із тиском не більше 3000 Па. Рекомендований для вентиляції освітніх (у тому числі дитячі садки) та навчальних закладів, лікувальних установ, підприємств санаторно-курортного комплексу.
ОСОБЛИВОСТІ
Екологічно чистий гнучкий неізольований повітропровід. Не виділяє жодних шкідливих речовин у процесі експлуатації. Підвищена пластичність та температурна стійкість (короткочасно до +120 °С).

Характеристики

Параметр	Полівент Н	Одиниця виміру
Розмірний ряд	Ø 82; 102; 127; 152; 182; 203; 254; 315; ...630	мм
Повітропровід, основа	металізована поліестерова плівка (45 мк)	-
Повітропровід, дріт	пружинна сталь завтовшки 0,8-1,5 мм	-
Температурний діапазон	-30 ... +120	°С
Стандартна довжина	1; 1.5; 3; 7.6	м
Довжини (нарізка)	1; 1.5; 3; 7.6	м
Швидкість потоку повітря	30	м/с
Робочий тиск (максимальний)	3000	Па

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру

Колірна гама

Алюмінієвий

(_)

Упаковка


Картонна коробка		Індивідуальна кольорова упаковка		Сітка

Код замовлення

Полівент Н

довжина

Аксесуари

Дифузори та анемостати

Решітки та ковпаки

Діаграма втрат тиску

ДІАГРАМА ВТРАТ ТИСКУ НА 1 М РОЗТЯГНУТОГО ПОВІТРОПРОВОДУ

Приклад розрахунку

Обрати діагональ, яка відповідає діаметра повітропроводу в мм (у даному випадку – 200 мм).
Знайти точку перетину цієї лінії з вертикальною лінією необхідного об'єму повітря в м³/год (у даному випадку – 500 м³/год).
Через точку перетину цих двох ліній проходить горизонтальна лінія, що показує величину втрати тиску в паскалях (Па) на один метр повітропроводу (вважаючи, що повітропровід не має вигинів).
Множенням знайденої величини втрати тиску (в даному випадку – 2,4 Па/м за температури повітря 20 °С) на повну довжину даної ділянки повітропроводу отримуємо загальну величину втрати тиску. Для розрахунку втрати тиску за наявності вигинів кожен вигин прирівнюється до одного метра повітропроводу.
