Polyvent N

Beschreibung

BESCHREIBUNG	EMPFOHLENER EINSATZ

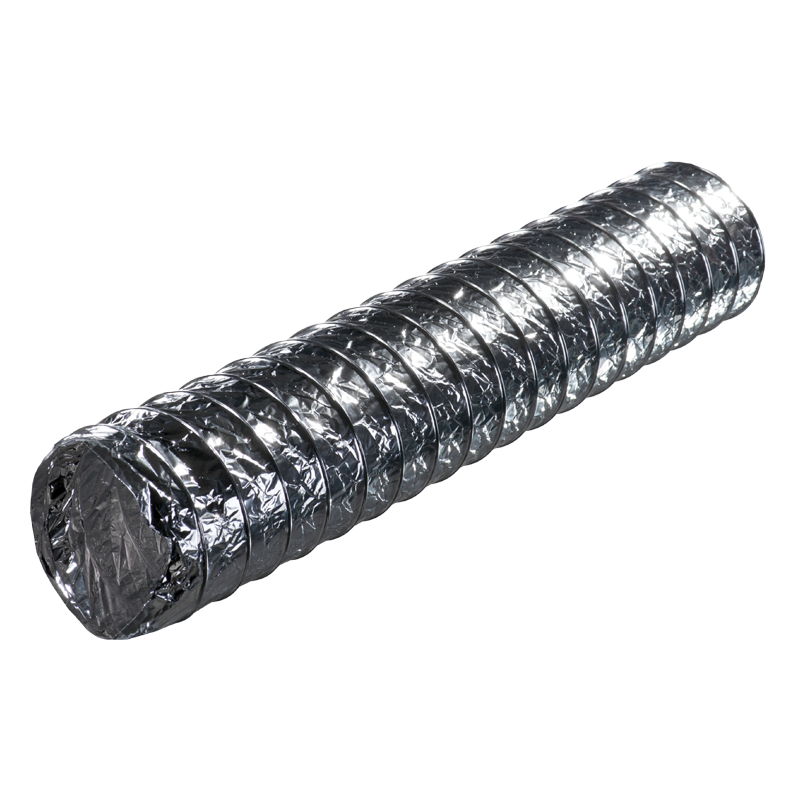

Flexible Luftleitung aus metallisierter Polyester-Folie. Federspirale aus Kohlenstoffstahl.	Wohnraum- und Industrielüftungs-, Luftheizund Klimasysteme. Peripheriesegmente von großen zentralen Systemen mit dem max. Betriebsdruck 3000 Pa und Sonderanforderungen an Feuerbeständigkeit (M0 oder M1). Lüftung von Kinderbetreuungseinrichtungen inklusive Kindergärten, Bildungseinrichtungen, Gesundheitseinrichtungen und Kurein-richtungen.
MERKMALE
Umweltfreundlich, emittiert keine Schadstoffe beim Betrieb. Erhöhte Ausdehnbarkeit und Temperatur-beständigkeit: kurzzeitig bis +120 °C.

Charakteristik

Parameter	Polyvent N	Maßeinheit
Größenreihe	Ø 82; 102; 127; 152; 182; 203; 254; 315; ...630	mm
Luftleitung Grundstoff	Metallisierte Polyester-Folie, 45 μm	-
Luftleitung Federspirale	Federstahl mit der Dicke von 0,8 bis 1,5 mm	-
Temperaturbereich	-30 ... +120	°С
Standardlänge	1; 1.5; 3; 7.6	m
Längen (Abschnitt)	1; 1.5; 3; 7.6	m
Luftstromgeschwindigkeit	30	m/s
Max. Betriebsdruck	3000	Pa

Technische Unterlagen

Downloads

Abmessungen

Charakteristik

Parameter	Wert	Maßeinheit

Farbvorschlag

Aluminium

(_)

Verpackung


Karton		Bunte Einzelverpackung		Netzbeutel

Bestellcode

Polyvent N

Länge

Zubehör

Diffusoren und Tellerventile

Lüftungsgitter und Lüftungshauben

Druckverlustdiagramm

DRUCKVERLUSTDIAGRAMM FÜR EINE 1 M LANGGESTRECKTE LUFTLEITUNG

Berechnungsbeispiel

Wählen Sie eine diagonale Linie, welche dem Luftleitungsdurchmesser entspricht in mm, z. B. 200 mm.
Finden Sie einen Punkt, wo diese Diagonale die vertikale Linie, welche das Luftvolumen in m³/h anzeigt, (z.B. 500 m³/h) kreuzt.
Eine horizontale Linie, die den Druckverlust für jeden 1 m des geraden Luftabschnittes anzeigt, kreuzt diesen Schnittpunkt.
Multiplizieren Sie den Wert des Druckverlustes (2,4 Pa bei der Temperatur +20 °C) mit der Gesamtlänge des Luftleitungsabschnitt, um den Gesamtwert des Druckverlustes zu erfinden. Zur Berechnung des Druckverlustes bei einem Lüftungssystem mit Segmentbogen betrachten Sie jeden Bogen als einen extra Meter der Luftleitung.
