ВЕНТС Стрім 100/125

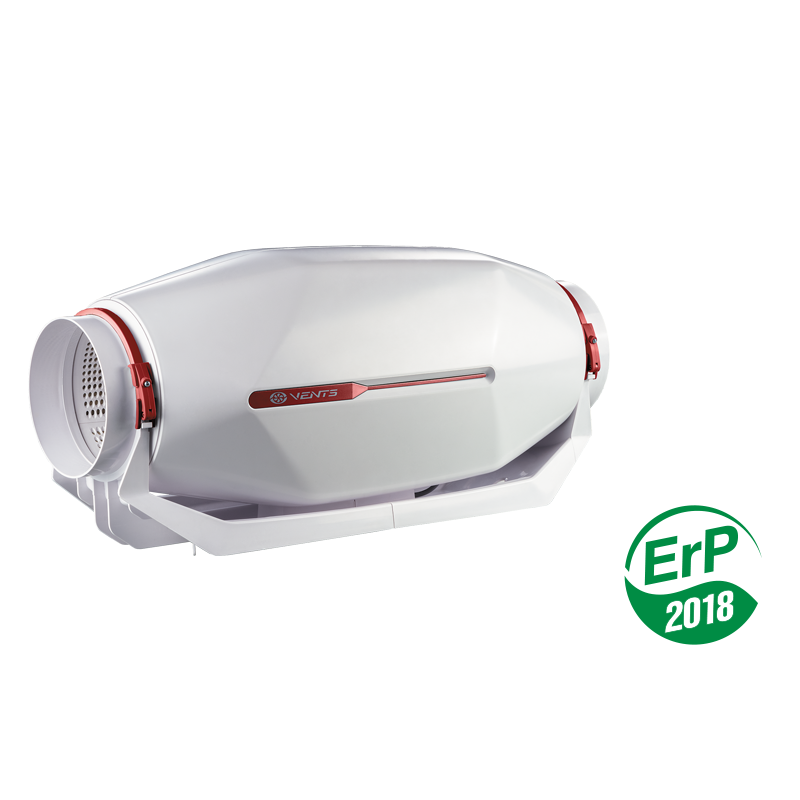

Канальний вентилятор змішаного типу в шумо- та теплоізольованому корпусі з продуктивністю до 320 м³/год.

Додати в проект

Опис
Характеристики
Завантаження
Розміри
Графік продуктивності
Розміри
Умовне позначення

Опис

ЗАСТОСУВАННЯ
Серія канальних вентиляторів ВЕНТС Стрім у спеціальному шумоізольованому корпусі, який забезпечує безшумну роботу вентилятора за високих аеродинамічних характеристик. Сумісні з повітропроводами діаметром від 100 до 160 мм. Вентилятори ВЕНТС Стрім поєднують у собі широкі можливості та високі технічні параметри осьових та відцентрових вентиляторів, забезпечуючи потужний повітряний потік та високий тиск.	Використовуються у припливно-витяжних системах вентиляції різноманітних комерційних та промислових приміщень із підвищеними вимогами до рівня шуму (бібліотеки, конференц-зали, навчальні заклади, дитячі садочки і т. ін.).
КОНСТРУКЦІЯ
Корпус та крильчатка виготовляються з високоякісного та міцного пластику. Внутрішня перфорація корпусу пропускає звукові хвилі, спрямовуючи їх під певним кутом на шар шумопоглинального матеріалу. Шумо- та теплоізоляція корпусу виконані з шару мінеральної вати завтовшки 50 мм.	Спеціальна перфорація корпусу та шумопоглинальний матеріал забезпечують затухання звуку в широкому діапазоні частот. Завдяки конічній формі крильчатки та спеціально спрофільованим лопатям кругова швидкість повітряного потоку збільшується, забезпечуючи вищий тиск та продуктивність порівняно зі звичайними осьовими вентиляторами.

Дифузор, спеціально спроектована крильчатка та спрямний апарат на виході корпусу вентилятора розподіляють повітряний потік таким чином, що забезпечується оптимальне поєднання характеристик – висока продуктивність та збільшений тиск за низького рівня шуму.	Корпус вентилятора оснащений зовнішньою герметичною клемною коробкою для підключення електроживлення.
ЕЛЕКТРОДВИГУН
Використовуються однофазні високоефективні тришвидкісні двигуни з низьким енергоспоживанням. Для захисту від перевантаження двигуни вентиляторів оснащені термозапобіжниками.	Підшипники кочення забезпечують тривалий термін експлуатації (близько 40 000 годин безперервної роботи). Клас захисту двигуна – IPX4.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Керування тришвидкісним двигуном може здійснюватися за допомогою вбудованого перемикача (опція В) або зовнішнього перемикача для багатошвидкісних вентиляторів (замовляються окремо). Можливе плавне регулювання швидкості за допомогою вбудованого регулятора (опція П), зовнішнього симісторного або автотрансформаторного регулятора (замовляються окремо) у разі підключення його до клеми максимальної швидкості двигуна.	Моделі з опцією Т оснащені регульованим таймером із діапазоном затримки вимкнення від 2 до 30 хвилин.

Вентилятор Вентс Стрім із додатковими опціями
МОНТАЖ
Вентилятори можуть бути встановлені на початку, в середині або в кінці системи повітропроводів. Допускається монтаж під будь-яким кутом відносно осі вентилятора. В одній системі можливе встановлення декількох вентиляторів паралельно для збільшення продуктивності або послідовно для збільшення робочого тиску.	Корпус вентилятора оснащений кріпильними кронштейнами для підлогового, настінного або стельового монтажу.
ВЕНТИЛЯТОР З ЕЛЕКТРОННИМ МОДУЛЕМ ТЕМПЕРАТУРИ ТА ШВИДКОСТІ (ОПЦІЯ "Ун")
Ідеальне рішення для вентиляції приміщень, у яких необхідний контроль температури повітря (наприклад, для теплиць).	Вентилятор з електронним модулем температури та швидкості дозволяє автоматично змінювати швидкість обертання крильчатки (витрату повітря залежно від його температури у вентиляційному каналі або приміщенні).
На передній панелі електронного модуля розташовані:
регулятор попереднього встановлення швидкості обертання крильчатки; регулятор порогу спрацьовування електронного термостата;	індикатор спрацьовування термостата.
АЛГОРИТМ РОБОТИ ВЕНТИЛЯТОРА З ЕЛЕКТРОННИМ МОДУЛЕМ ТЕМПЕРАТУРИ ТА ШВИДКОСТІ
Встановіть бажану температуру повітря (поріг спрацьовування термостата), обертаючи ручку регулювання термостата, і мінімальну швидкість обертання (витрата повітря), обертаючи ручку регулювання швидкості. Якщо температура підвищується і перевищує встановлений поріг спрацьовування термостата, автоматика перемикає вентилятор на максимальну швидкість обертання (максимальна витрата). У разі падіння температури повітря нижче встановленого порогу спрацьовування термостата автоматика перемикає двигун вентилятора на встановлену раніше швидкість обертання. Для запобігання частому перемиканню швидкостей двигуна у випадку, коли температура у каналі дорівнює встановленому температурному порогу, в алгоритм введено затримку перемикання швидкості.	У разі перевищення температури повітря на 2 °С вище встановленого порогу спрацьовування термостата вентилятор переходить на підвищену швидкість. Вентилятор переходить на встановлену (знижену) швидкість після падіння температури за межі встановленого температурного порогу. Цей алгоритм використовується для підтримання температури повітря з точністю до 2 °С. Перемикання швидкості вентилятора відбуваються нечасто.

Характеристики

Параметр	Стрім 100/125 (патрубок 100 мм)	Стрім 100/125 (патрубок 100 мм)	Стрім 100/125 (патрубок 100 мм)	Стрім 100/125 (патрубок 125 мм)	Стрім 100/125 (патрубок 125 мм)	Стрім 100/125 (патрубок 125 мм)	Одиниця виміру
Швидкість	min	med	max	min	med	max	-
Діаметр патрубка	100	100	100	125	125	125	мм
Фазність	1	1	1	1	1	1
Струм	0.13	0.14	0.15	0.14	0.14	0.16	А
Напруга	230	230	230	230	230	230	В
Потужність вентилятора	28	31	32	31	33	34	Вт
Частота струму	50	50	50	50	50	50	Гц
Максимальна витрата повітря	32	41	61	46	60	89	л/с
Максимальна витрата повітря	114	147	220	164	216	320	м³/год
Частота обертання	1568	1952	2362	1552	1952	2356	хв^-1
Рівень звукового тиску на відстані 3 м	19	23	27	20	22	28	дБА
Температура повітря, яке переміщується	-25...+55	-25...+55	-25...+55	-25...+55	-25...+55	-25...+55	°С
Захист	IP X4	IP X4	IP X4	IP X4	IP X4	IP X4	-
Захист двигуна	IP 20	IP 20	IP 20	IP 20	IP 20	IP 20	-
Маса	5	5	5	5	5	5	кг
Конструкція	змішаного типу	змішаного типу	змішаного типу	змішаного типу	змішаного типу	змішаного типу	-
Виконання в звуко- та теплоізольованому корпусі	+	+	+	+	+	+	-
Матеріал корпусу	пластик	пластик	пластик	пластик	пластик	пластик	-
Зовнішній монтаж	ні	ні	ні	ні	ні	ні	-
Канал	для круглих каналів	для круглих каналів	для круглих каналів	для круглих каналів	для круглих каналів	для круглих каналів	-
Тип	витяжний, припливно-витяжний, припливний	витяжний, припливно-витяжний, припливний	витяжний, припливно-витяжний, припливний	витяжний, припливно-витяжний, припливний	витяжний, припливно-витяжний, припливний	витяжний, припливно-витяжний, припливний	-
ЕС-двигун	-	-	-	-	-	-	-
Монтаж	канальний	канальний	канальний	канальний	канальний	канальний	-

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру

Графік продуктивності

Стрім 100/125 (патрубок 100 мм)

Рівень звукової потужності		Октавні смуги частот, Гц									LpA, 3 м дБА	LpA, 1 м дБА
	Гц	Заг.	63	125	250	500	1000	2000	4000	8000	LpA, 3 м дБА	LpA, 1 м дБА
L_wA до входу	дБА	52	28	46	50	41	35	33	36	29	32	42
L_wA до виходу	дБА	51	25	43	50	40	32	31	36	31	31	41
L_wA до оточення	дБА	48	28	44	44	36	32	28	27	22	27	37

Стрім 100/125 (патрубок 125 мм)

Рівень звукової потужності		Октавні смуги частот, Гц									LpA, 3 м дБА	LpA, 1 м дБА
	Гц	Заг.	63	125	250	500	1000	2000	4000	8000	LpA, 3 м дБА	LpA, 1 м дБА
L_wA до входу	дБА	54	31	49	52	43	37	34	37	30	34	44
L_wA до виходу	дБА	52	26	44	51	41	33	32	37	31	32	42
L_wA до оточення	дБА	48	28	45	45	37	32	28	28	22	28	38

Розміри

Тип	Розміри, мм
Тип	ØD	B	L	H
Стрім 100/125 (патрубок 100 мм)	100	253	752	273
Стрім 100/125 (патрубок 125 мм)	125	253	679	273

Умовне позначення

СерІя	Діаметр повітропроводу	Опції
ВЕНТС Стрім	100; 125; 150; 160	Т: регульований таймер затримки вимкнення від 2 до 30 хвилин. Ун: регулятор швидкості з електронним термостатом та зовнішнім датчиком температури, закріпленим на кабелі завдовжки 4 м. Алгоритм роботи за температурою. Р: кабель живлення з мережевою вилкою. В: трипозиційний перемикач швидкості. П: вбудований плавний регулятор швидкості.
