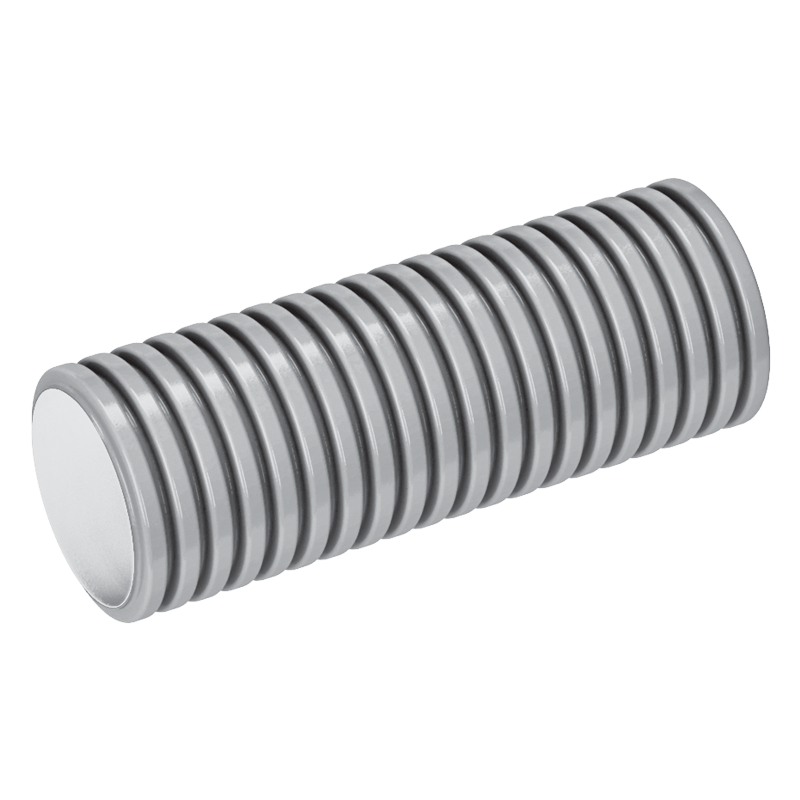

Повітророзподільні пристрої Круглий повітропровід з антистатичною обробкою
- Опис
- Модифікації
- Завантаження
Опис
Опис
|
|
| Номінальний діаметр повітропроводу | DN 63 | DN 75 | DN 90 | |||||||
| Швидкість повітря через поперечний переріз, м/с | 2 | 2,5 | 3 | 2 | 2,5 | 3 | 2 | 2,5 | 3 | |
| 1 повітропровід – витрата повітря, м³/год | 15 | 18 | 22 | 22 | 28 | 34 | 36 | 42 | 50 | |
| 2 повітропроводи – витрата повітря, м³/год | 29 | 37 | 44 | 45 | 56 | 67 | 70 | 84 | 101 | |
| 3 повітропроводи – витрата повітря, м³/год | 44 | 55 | 66 | – | – | – | – | – | – | |
| Опір повітропроводу, Па | ||||||||||
| Довжина повітропроводу, м | 2 | 4,2 | 5,5 | 7,5 | 2,3 | 3,5 | 5,0 | 3,2 | 4,4 | 6,2 |
| 4 | 8,4 | 11,0 | 14,9 | 4,6 | 7,0 | 10,0 | 6,4 | 8,7 | 12,3 | |
| 6 | 12,7 | 16,5 | 22,4 | 6,9 | 10,6 | 15,0 | 9,6 | 13,1 | 18,5 | |
| 8 | 16,9 | 22,0 | 29,8 | 9,3 | 14,1 | 20,0 | 12,8 | 17,4 | 24,7 | |
| 10 | 21,1 | 27,5 | 37,3 | 11,6 | 17,6 | 24,9 | 16,0 | 21,8 | 30,9 | |
| 12 | 25,3 | 33,0 | 44,8 | 13,9 | 21,1 | 29,9 | 19,2 | 26,1 | 37,0 | |
| 14 | 29,5 | 38,5 | 52,2 | 16,2 | 24,7 | 34,9 | 22,4 | 30,5 | 43,2 | |
| 16 | 33,8 | 44,0 | 59,7 | 18,5 | 28,2 | 39,9 | 25,6 | 34,8 | 49,4 | |
| 18 | 38,0 | 49,5 | 67,1 | 20,8 | 31,7 | 44,9 | 28,8 | 39,2 | 55,6 | |
