Серія КРД

Опис

ЗАСТОСУВАННЯ

КОНСТРУКЦІЯ

Клапани скидання надлишкового тиску КРД використовуються у системах протидимного захисту, вентиляції та кондиціонування повітря для регулювання різниці тиску між суміжними приміщеннями.
Виріб відповідає вимогам ДСТУ EN 121101-6:2016 «Системи протидимного захисту. Частина 6. Технічні вимоги до систем створення різниці тиску» (EN 12101-6:2005, IDT; EN 12101-6:2005/AC:2006, IDT).

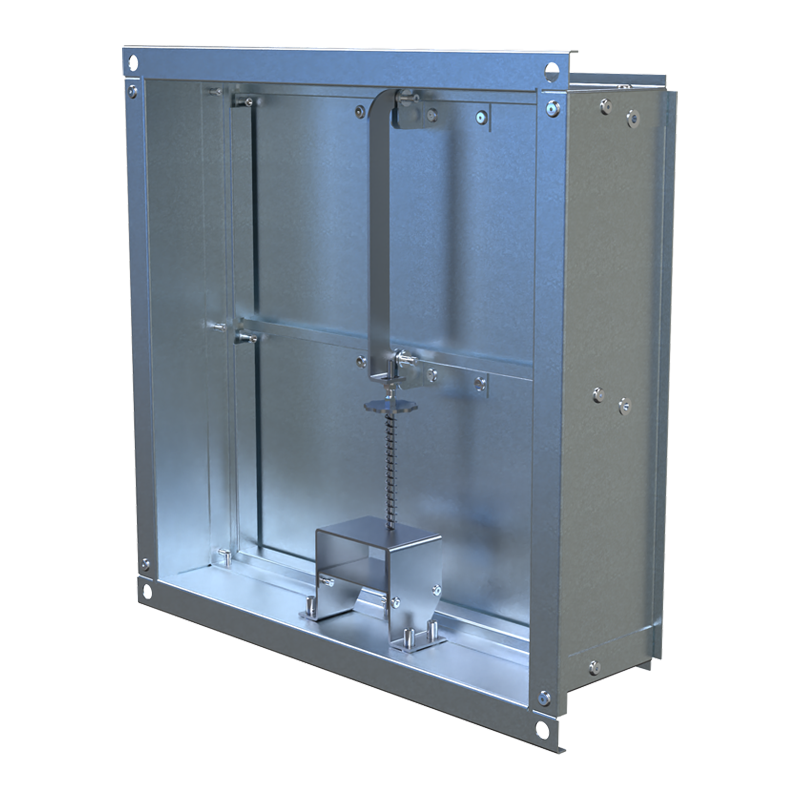

Клапан регулювання тиску КРД виготовляється у прямокутному перерізі з оцинкованої сталі.
Виріб може виготовлятися у варіанті з двома фланцями з можливістю приєднання безпосередньо до повітроводів, або з одним фланцем для монтажу у стіну.
Монтаж клапану можливий тільки у вертикальному положенні , при цьому вісі робочих пластин (лопаток) повинні бути розміщенні горизонтально.
Роль регулюючого елемента конструкції виконує пружинний механізм розташований на фронтальній стороні виробу. Регулювання відбувається під час пусконалагодження протидимної вентиляції та здійснюється безпосередньо шляхом підтискання робочої пружини до досягнення необхідного тиску спрацювання.
Діапазон регулювання тиску виконується в межах 20-150 Па.
Вимоги щодо теплопровідності та належності до класу протікання не висуваються.
