Припливні установки з продуктивністю до 5000 м³/год у тепло- та звукоізольованому корпусі

Особливості моделі

Продукти серії

ВЕНТС МПА 300 Е-1,7 ЕС А31

ВЕНТС МПА 300 Е-5,1 ЕС А31

ВЕНТС МПА 400 Е-2,4 ЕС А31

ВЕНТС МПА 400 Е-3,3 ЕС А31

ВЕНТС МПА 400 Е-6,0 ЕС А31

ВЕНТС МПА 700 Е-3,0 ЕС А31

ВЕНТС МПА 700 Е-6,0 ЕС А31

ВЕНТС МПА 700 Е-9,0 ЕС А31

ВЕНТС МПА 1000 Е-6,0 ЕС А31

ВЕНТС МПА 1000 Е-12,0 ЕС А31

ВЕНТС МПА 1000 Е-15,0 ЕС А31

ВЕНТС МПА 1500 Е-9,0 ЕС А31

ВЕНТС МПА 1500 Е-14,0 ЕС А31

ВЕНТС МПА 1500 Е-18,0 ЕС А31

ВЕНТС МПА 2000 Е-12,0 ЕС А31

ВЕНТС МПА 2000 Е-18,0 ЕС А31

ВЕНТС МПА 2000 Е-24,0 ЕС А31

ВЕНТС МПА 3000 Е-18,0 ЕС А31

ВЕНТС МПА 3000 Е-27,0 ЕС А31

ВЕНТС МПА 3000 Е-45,0 ЕС А31

ВЕНТС МПА 4000 Е-24,0 ЕС А31

ВЕНТС МПА 4000 Е-45,0 ЕС А31

ВЕНТС МПА 4000 Е-54,0 ЕС А31

ВЕНТС МПА 300 Е-1,7 ЕС А31ВЕНТС МПА 300 Е-5,1 ЕС А31ВЕНТС МПА 400 Е-2,4 ЕС А31

ВЕНТС МПА 400 Е-3,3 ЕС А31ВЕНТС МПА 400 Е-6,0 ЕС А31ВЕНТС МПА 700 Е-3,0 ЕС А31

ВЕНТС МПА 700 Е-6,0 ЕС А31ВЕНТС МПА 700 Е-9,0 ЕС А31ВЕНТС МПА 1000 Е-6,0 ЕС А31

ВЕНТС МПА 1000 Е-12,0 ЕС А31ВЕНТС МПА 1000 Е-15,0 ЕС А31ВЕНТС МПА 1500 Е-9,0 ЕС А31

ВЕНТС МПА 1500 Е-14,0 ЕС А31ВЕНТС МПА 1500 Е-18,0 ЕС А31ВЕНТС МПА 2000 Е-12,0 ЕС А31

ВЕНТС МПА 2000 Е-18,0 ЕС А31ВЕНТС МПА 2000 Е-24,0 ЕС А31ВЕНТС МПА 3000 Е-18,0 ЕС А31

ВЕНТС МПА 3000 Е-27,0 ЕС А31ВЕНТС МПА 3000 Е-45,0 ЕС А31ВЕНТС МПА 4000 Е-24,0 ЕС А31

ВЕНТС МПА 4000 Е-45,0 ЕС А31ВЕНТС МПА 4000 Е-54,0 ЕС А31

Опис
Модифікації
Завантаження
Умовне позначення
BIM
Аксесуари

Опис

ОПИС

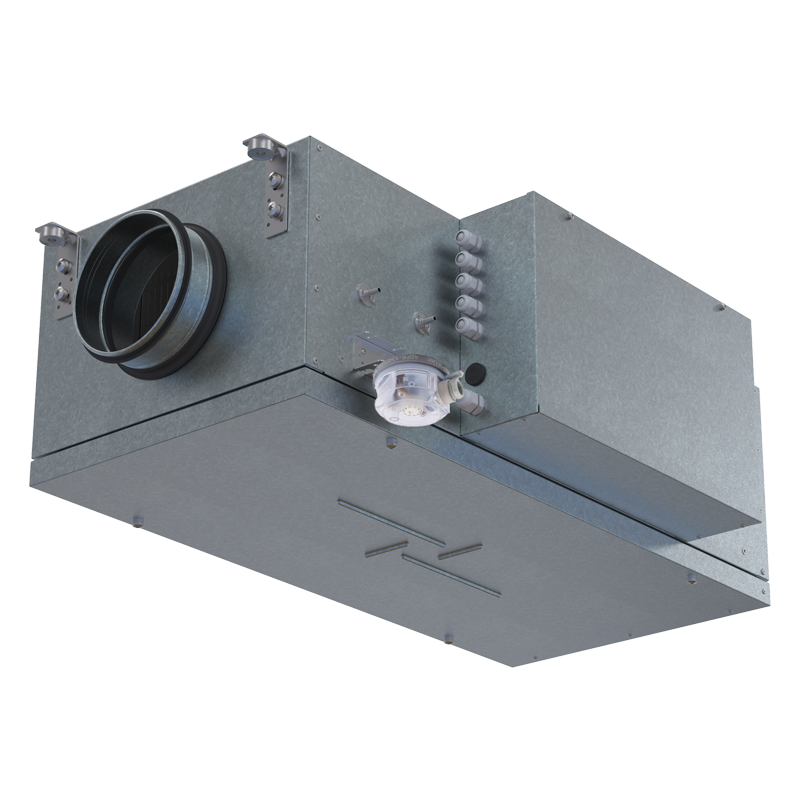

Припливна установка МПА Е ЕС – повністю готовий вентиляційний агрегат, який забезпечує фільтрацію, підігрівання і подавання свіжого повітря у приміщення.

КОРПУС

Корпус виготовлений зі сталі з алюмоцинковим покриттям.
Ізоляція виконана з мінеральної вати завтовшки 30 мм.

ФІЛЬТР

Установка оснащена фільтром класу Coarse 60%/G4.
Опційно доступний фільтр класу ePM10 90% (F7).

НАГРІВАЧ

Для підігрівання повітря взимку застосовується електричний нагрівач.

ВЕНТИЛЯТОРИ

Застосовуються високоефективні електронно-комутовані (ЕС) двигуни із зовнішнім ротором, обладнані відцентровим робочим колесом.

МОНТАЖ

Припливна установка монтується на підлозі, підвішується до стелі або кріпиться на стіні за допомогою кронштейнів.
Установку можна розмістити як у допоміжних приміщеннях, так і в основних (над підвісною стелею, у ніші або у відкритий спосіб).
Усі електричні підключення виконуються через клемну колодку в розподільній коробці.
Необхідно передбачити можливість доступу до установки для сервісного обслуговування та очищення фільтра.

КЕРУВАННЯ ТА АВТОМАТИКА

Установки МПА Е ЕС обладнуються вбудованою системою автоматики.
Контролер А31 дає змогу інтегрувати установку в Building Management System (BMS).
Дистанційна панель керування до комплекту не входить.

Функції	А31
Дротова панель керування	А30
Дротова панель керування	А32
Увімк./Вимк. установки	+
Налаштування і контроль швидкостей вентилятора	+
Індикація та контроль забруднення фільтра	Пресостат
Тижневий графік	+
Термостат захисту нагрівача від перегрівання з автоматичним перезапуском	+
Термостат захисту нагрівача від перегрівання з ручним перезапуском	+
Контроль температури припливного повітря	+
Датчик зовнішньої температури	+
Захист від обмерзання водяного нагрівача	+
Датчик температури зворотного теплоносія	+
Контроль повітряної заслінки	+
Індикація несправності	+
BMS-підключення	ModBUS (RTU)
Датчик вологості	0-10 В або NO
Датчик CO2	0-10 В або NO
Контроль витяжного вентилятора	Увімк./Вимк.
Керування триходовим клапаном теплоносія	+
Підключення насоса теплоносія	+
Керування ККБ	0-10 В

КОНСТРУКЦІЯ УСТАНОВКИ МПА 300 - 700 Е ЕС А31

КОНСТРУКЦІЯ УСТАНОВКИ МПА 1000 - 4000 Е ЕС А31

Модифікації

Найменування модифікації

МПА 1500 Е-9,0 ЕС А31

МПА 4000 Е-54,0 ЕС А31

МПА 4000 Е-45,0 ЕС А31

МПА 4000 Е-24,0 ЕС А31

МПА 3000 Е-45,0 ЕС А31

МПА 3000 Е-27,0 ЕС А31

МПА 3000 Е-18,0 ЕС А31

МПА 2000 Е-24,0 ЕС А31

МПА 2000 Е-18,0 ЕС А31

МПА 2000 Е-12,0 ЕС А31

МПА 1500 Е-18,0 ЕС А31

МПА 1500 Е-14,0 ЕС А31

МПА 300 Е-1,7 ЕС А31

МПА 1000 Е-15,0 ЕС А31

МПА 1000 Е-12,0 ЕС А31

МПА 1000 Е-6,0 ЕС А31

МПА 700 Е-9,0 ЕС А31

МПА 700 Е-6,0 ЕС А31

МПА 700 Е-3,0 ЕС А31

МПА 400 Е-6,0 ЕС А31

МПА 400 Е-3,3 ЕС А31

МПА 400 Е-2,4 ЕС А31

МПА 300 Е-5,1 ЕС А31

Завантаження

Умовне позначення

Серія	Номінальна продуктивність, м³/год	Нагрівач	Потужність нагрівача, кВт	Тип двигуна	Тип виконання	Керування
МПА: агрегат обробки повітря	300; 400; 700; 1000; 1500; 2000; 3000; 4000	Е: електричний	1,7; 2; 3; 5,1; 6; 9; 12; 14; 15; 18; 24; 27; 45; 54	ЕС: синхронний двигун з електронним керуванням	Л: лівий П: правий	А31

BIM

Аксесуари

Тип	Фільтр Coarce/G4	Фільтр ePM1/F7	Гнучка вставка	Шумоглушник	Повітряна заслінка КРВ	Електричний привод
Тип
МПА 300 Е ЕС А31	СФ 334x226x48 Coarse 90% / G4	СФ 334x226x48 ePM1 70% / F7	ВВГ 125	СР 125	КРВ 125	TF230	TF24
МПА 400 Е ЕС А31	СФ 334х287х48 Coarse 90% / G4	СФ 334х287х48 ePM1 70% / F7	ВВГ 200	СР 200	КРВ 200
МПА 700 Е ЕС А31	СФ 384х287х48 Coarse 90% / G4	СФ 384х287х48 ePM1 70% / F7	ВВГ 250	СР 250	КРВ 250
МПА 1000 Е ЕС А31	СФ 536х316х48 Coarse 90% / G4	СФ 536х316х48 ePM1 70% / F7	ВВГ 400x200	СР 400x200	РРВ 400x200
МПА 1500 Е ЕС А31	СФ 536х316х48 Coarse 90% / G4	СФ 536х316х48 ePM1 70% / F7	ВВГ 500x250	СР 500x250	РРВ 500x250
МПА 2000 Е ЕС А31	СФ 636х376х48 Coarse 90% / G4	СФ 636х376х48 ePM1 70% / F7	ВВГ 500x300	СР 500x300	РРВ 500x300
МПА 3000 Е ЕС А31	СФ 734х435х80 Coarse 90% / G4	СФ 734х435х80 ePM1 70% / F7	ВВГ 600x300	СР 600x300	РРВ 600x300
МПА 4000 Е ЕС А31	СФ 874х485х80 Coarse 90% / G4	СФ 874х485х80 ePM1 70% / F7	ВВГ 700x400	СР 700x400	РРВ 700x400
