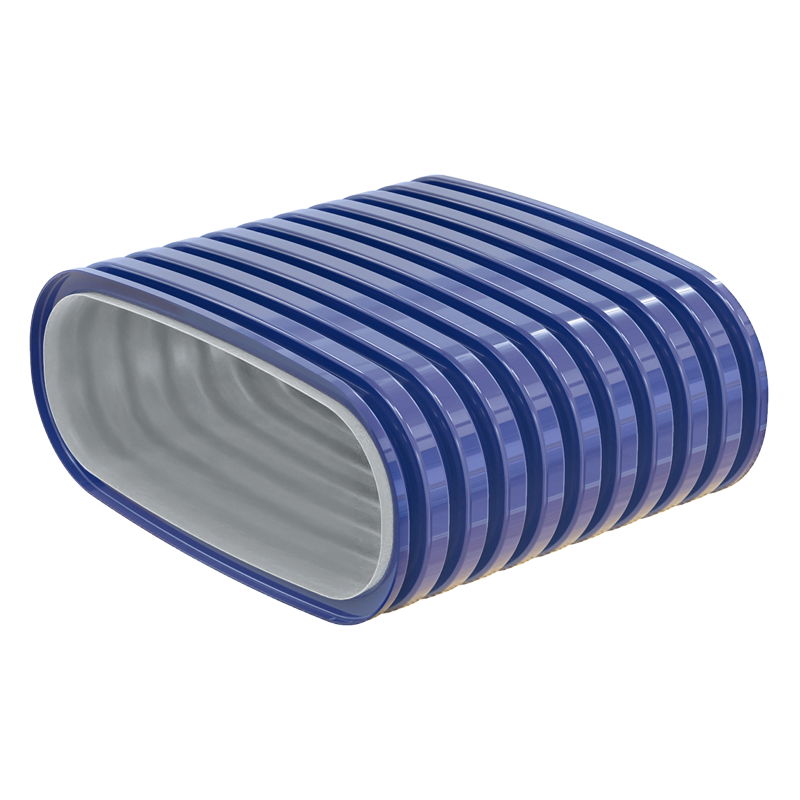

    Овальний повітропровід

    Овальний повітропровід
    Овальний повітропровід
    zoom
    Версія для друкуЗберегти в PDF
    Особливості моделі
    • Повітропроводи та монтажні елементи
    Продукти серії
    ФлексіВент 01525000
    ФлексіВент 01525000
    ФлексіВент 01522000
    ФлексіВент 01522000
    • Опис
    • Модифікації
    • Завантаження
    • Графік опору
    Опис
    Опис
    • Виготовлені з поліетилену високої щільності (HDPE).
    • Максимальна витрата повітря: 30 м³/год.
    • Радіус горизонтального вигину: rh = 3×B.
    • Радіус вертикального вигину: rv = 3×H.
    • Кругова щільність: 8 кН/м² згідно з EN ISO 9969.
    • Робоча температура: від -20 до +60 °C.
    • Гладка внутрішня поверхня для низького опору повітря та легкого очищення.
    Швидкість повітря через поперечний переріз, м/с 2 2,5 3
    1 повітропровід – витрата повітря, м³/год 28 35 42
    2 повітропроводи – витрата повітря, м³/год 56 70 84
    Довжина повітропроводу, м Опір повітропроводу, Па
    2 4,4 6,8 9,8
    4 8,7 13,6 19,6
    6 13,1 20,4 29,4
    8 17,4 27,2 39,2
    10 21,8 34,0 49,0
    12 26,1 40,8 58,8
    14 30,5 47,6 68,6
    16 34,8 54,4 78,4
    18 39,2 61,3 88,2
    Модифікації
    Найменування модифікації
    ФлексіВент 01525000
    ФлексіВент 01522000
    +
    +
    Завантаження
    Завантаження
    Оберіть тип документу
    • Рекламно-поліграфічна продукція
    • Сертифікати
    • Технічна документація
    Назва
    Завантажити
    Дивитись
    Посібник з монтажу модульної системи розподілу повітря ФлексіВент 2022 (V156-UA-02) (pdf 29.85Mb)
    Завантажити зображення "ФлексіВент 01525000, ФлексіВент 01522000" для Вашого сайту (png 422.66Kb)
    Завантажити зображення високої якості "ФлексіВент 01525000, ФлексіВент 01522000" (psd 1.63Mb)
    "Модульна система ФлексіВент" каталог 2023 (pdf 13.29Mb)
