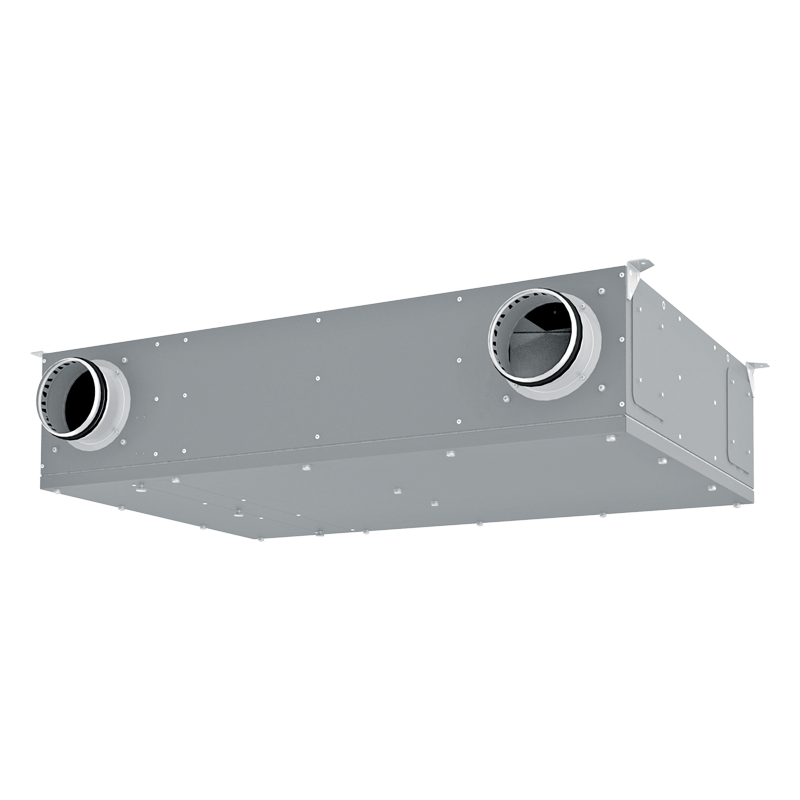

Припливно-витяжна установка з рекуперацією тепла Uni

Версія для друку Зберегти в PDF

Централізована вентиляційна установка для невеликих квартир.
Продуктивність: до 160 м³/год.
Ефективність рекуперації: до 95 %.

Особливості моделі

Продукти серії

ВЕНТС UniВЕНТС Uni ERV

ВЕНТС Uni

ВЕНТС Uni ERV

ВЕНТС UniВЕНТС Uni ERV

Опис
Модифікації
Завантаження
Функції автоматики
Аксесуари

Опис

ОСОБЛИВОСТІ

Ефективна централізована вентиляційна установка для невеликих квартир.
Може встановлюватись вертикально на стіні або в підвісному положенні під стелею.
Можливий прихований монтаж завдяки опційним ревізійним дверцятам.

Чистота повітря досягається завдяки використанню фільтра F7 ePM1 70 % для фільтрації припливного повітря.
Низький рівень шуму від 13 дБА на відстані 3 м.
Простий монтаж завдяки змінному розташуванню патрубків.

КОРПУС

РЕКУПЕРАЦІЯ ТЕПЛА

Корпус виробу виготовлений з оцинкованого листового металу і тепло- та шумоізольований 20 мм пінопласту. Сервісна панель легко відкривається для обслуговування фільтра.

Вентиляційна установка Uni оснащена пластинчастим протипотоковим теплообмінником з полістиролу для рекуперації тепла. Конденсат збирається і відводиться в дренажний піддон, розміщений під теплообмінником. Модель Uni E оснащена ентальпійним пластинчастим протипотоковим теплообмінником для рекуперації тепла та вологи. Повітряні потоки повністю розділені в теплообміннику, завдяки чому запахи та забруднювальні речовини не переносяться з витяжного повітря у припливне.
Принцип роботи рекуператора ґрунтується на передаванні тепла та/або вологи через пластини теплообмінника. Холодної пори року припливне повітря нагрівається в теплообміннику шляхом передавання теплової енергії теплого і вологого витяжного повітря холодному припливному повітрю. Рекуперація тепла мінімізує втрати тепла під час вентиляції та витрати на опалення приміщення. Теплої пори року теплообмінник працює у зворотному напрямку, і припливне повітря охолоджується в теплообміннику холодним витяжним повітрям. Це зменшує навантаження на кондиціонер і дозволяє заощаджувати електроенергію.

USP

Установка оснащена чотирма патрубками діаметром 125 мм. Положення патрубків можна змінювати для спрощення монтажу повітропроводів.
Фланці можна встановлювати в трьох різних напрямках, що забезпечує широкий спектр варіантів монтажу.

КЕРУВАННЯ ТА АВТОМАТИКА

Установки Uni А21 обладнані вбудованою системою автоматики. Панель дистанційного керування не входить до комплекту постачання (замовляється окремо).
Контролер А21 дає змогу інтегрувати установку в систему «Розумний будинок» або BMS (Building Management System). Керувати установкою можна в мобільному застосунку VENTS AHU через Wi-Fi.
Вентиляційні установки Uni А14 оснащені інтегрованою системою автоматики та настінною сенсорною панеллю керування А14 зі світлодіодною індикацією.


Завантажити застосунок Vents AHU для Android	Завантажити застосунок Vents AHU для iOS

ДВИГУНИ

Застосовуються високоефективні електронно-комутовані (ЕС) двигуни із зовнішнім ротором, обладнані робочими колесами із загнутими вперед лопатками. Такі двигуни на сьогодні є найбільш передовим рішенням у галузі енергозаощадження. ЕС-двигуни характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованих двигунів є високий ККД (до 90 %).

МОНТАЖ

Модифікації

Найменування модифікації

Uni

Uni ERV

Завантаження

Функції автоматики

Функції

Uni A21

Uni A14

Керування в мобільному застосунку через Wi-Fi

–

Керування за допомогою дистанційної дротової панелі

Панель керування А22 (опція)

Панель керування A14

Керування за допомогою бездротової дистанційної панелі

Панель керування А22 WiFi (опція)

–

Керування за допомогою дистанційної дротової LCD-панелі

Панель керування А25 (опція)

–

BMS (Building Management System)

RS-485

–

Wi-Fi

–

Ethernet

–

MODBUS (RTU, TCP)

–

Вибір швидкості

Індикація заміни фільтрів

За таймером фільтра

Індикація аварії

Повний опис аварії в мобільному застосунку

Робота за тижневим графіком

–

Байпас

Авто

Ручний

–

Таймер

–

Режим «Boost»

–

Режим «Камін»

–

Захист від обмерзання

За допомогою циклічних зупинень припливного вентилятора

За допомогою попереднього нагрівання (опція)

–

Підключення догрівача

Опція

–

Підключення охолоджувача

Опція

–

Контроль мінімальної температури припливного повітря

Опція

–

Контроль вологості

Опція

Контроль CO₂

Опція

Контроль VOC

Опція

Контроль PM2.5

Опція

Підключення системи пожежної сигналізації

Опція

–

Аксесуари

	Uni R A14 Uni L A14	Uni ERV R A14 Uni ERV L A14	Uni R A21 Uni L A21	Uni ERV R A21 Uni ERV L A21
Панельний фільтр грубого очищення 90% / G4	СФ 233x175x22 Coarse 90% / G4
ePM1 70% / F7 панельний фільтр	СФ 233x175x22 ePM1 70% / F7
Панель керування	-		A22
Бездротова панель керування	-		A22 Wi-Fi
Панель керування LCD	-		A25
Датчик вологості	HV2
Датчик вологості	HR-S
Датчик CO₂	CO2-2
Датчик CO₂ з індикацією	CO2-1
Датчик VOC	-		DPWQ30600
Датчик CO₂	-		DPWQ40200
Датчик CO₂	CO2-3
Датчик вологості	-		DPWC11200
Зовнішня решітка	МВМА 125 бВн Al
Ревізійні дверцята	DMZ21 850х1160
Електричний нагрівач попереднього догрівання	Серія НКД 125 A21 В.2
