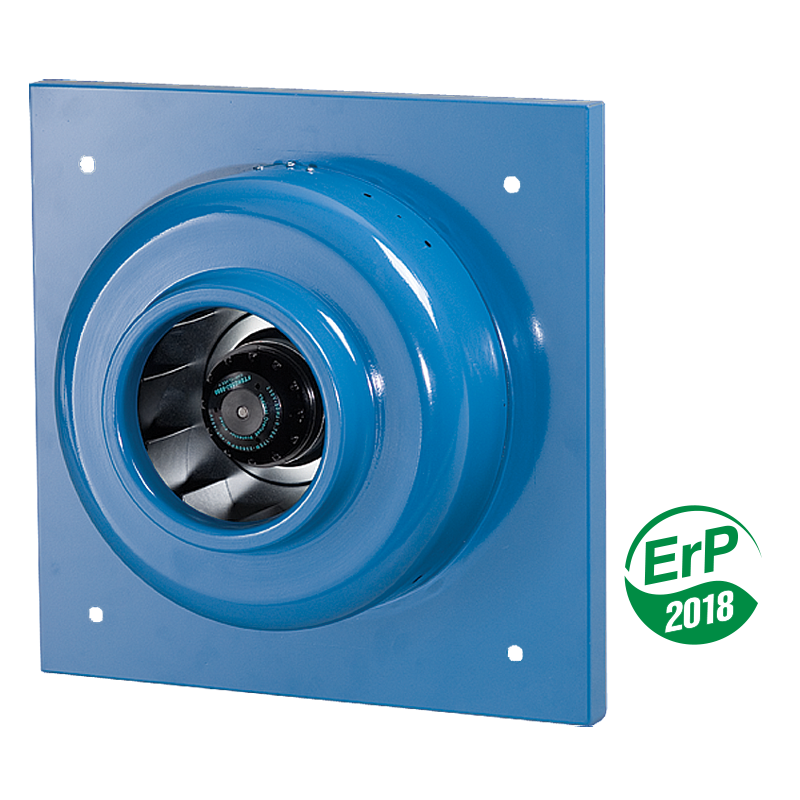

Канальний відцентровий вентилятор ВЕНТС ВЦ

Версія для друку Зберегти в PDF

Канальні відцентрові вентилятори продуктивністю до 1880 м³/год.

Особливості моделі

Продукти серії

ВЦ 100 Б*

ВЦ 100*

ВЦ 125 Б*

ВЦ 125*

ВЦ 150*

ВЦ 160*

ВЦ 200

ВЦС 200

ВЦ 250 Б

ВЦ 250

ВЦ 315

ВЦС 315

ВЦ 100 Б*ВЦ 100*ВЦ 125 Б*

ВЦ 125*ВЦ 150*ВЦ 160*

ВЦ 200ВЦС 200ВЦ 250 Б

ВЦ 250ВЦ 315ВЦС 315

Опис
Модифікації
Графік продуктивності
Завантаження
Умовні позначення

Опис

ЗАСТОСУВАННЯ
Припливні та витяжні системи вентиляції комерційних, офісних та інших громадських або промислових приміщень.	Можливе встановлення вентиляторів на зовнішні стіни. Для приміщень з підвищеними вимогами до рівня шуму пропонуються малошумні варіанти (ВЦ…Б).
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений зі сталі з полімерним покриттям.	Можливі різноманітні варіанти виконання вентиляторів для настінного або внутрішньостінного монтажу.
ДВИГУН
Однофазний двигун із зовнішнім ротором обладнаний відцентровим робочим колесом із назад загнутими лопатями. Двигун має вбудований тепловий захист із автоматичним перезапуском. Для деяких типорозмірів є доступною версія двигуна з більш потужними характеристиками (ВЦ…С).	Застосування у двигуні підшипників кочення забезпечує більший термін експлуатації (40 000 годин). Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна під час процесу складання проходить динамічне балансування. Клас захисту двигуна IP 44.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою тиристорного або автотрансформаторного регулятора.	До одного регулювального пристрою можуть підключатись відразу по декілька вентиляторів, за умови, що загальна потужність та робочий струм не будуть перевищувати номінальних параметрів регулятора.
МОНТАЖ
Вентилятор призначений для настінного (моделі ВЦ..ПН та ВЦ..ВН) або внутрішньостінного монтажу (моделі ВЦ..ПК та ВЦ..ВК), залежно від варіанту виконання. Приєднання до стіни здійснюється за допомогою монтажної пластини. Подача живлення на вентилятор здійснюється через зовнішню клемну коробку.	Електричне підключення та встановлення повинні виконуватись згідно інструкції та електричної схеми, зазначеної на клемній коробці.

Модифікації

Найменування модифікації
