    Über VENTS

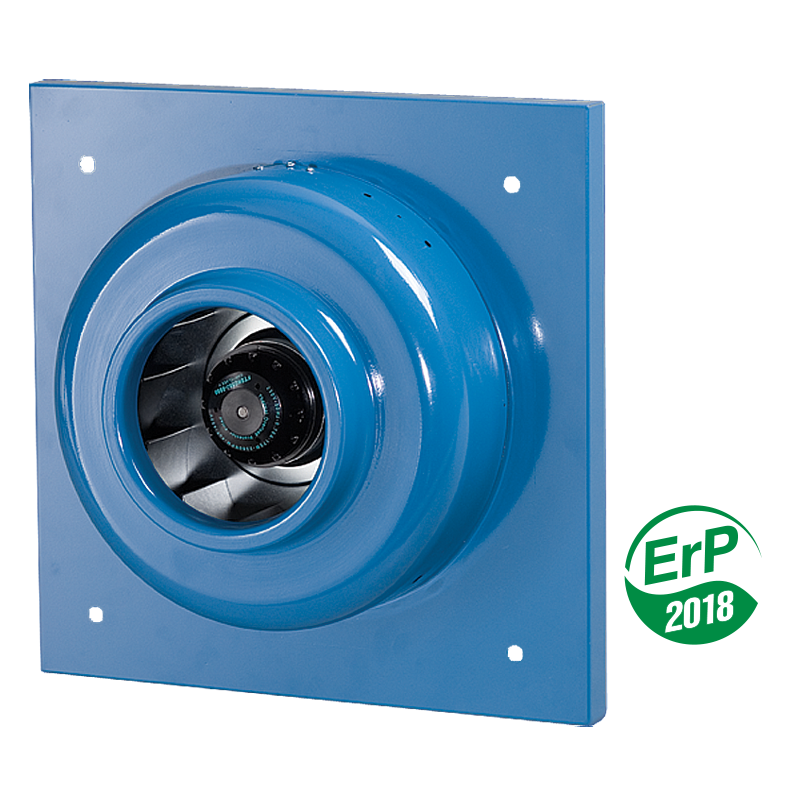

    Radialer Rohrventilator VENTS VC-Serie

    Radialer Rohrventilator VENTS VC-Serie
    Radialer Rohrventilator VENTS VC-Serie
    zoom
    DruckversionIm PDF Format speichern
    Radiale Rohrventilatoren mit einer Luftförderleistung von bis zu 1880 m³/h.
    Modellmerkmale
    • Abluft- und Zuluft-Betriebsarten
    • Radialventilator
    • Kugellager
    Serien von Produkten
    VC 100 Q*
    VC 100 Q*
    VC 100*
    VC 100*
    VC 125 Q*
    VC 125 Q*
    VC 125*
    VC 125*
    VC 150*
    VC 150*
    VC 160*
    VC 160*
    VC 200
    VC 200
    VCS 200
    VCS 200
    VC 250 Q
    VC 250 Q
    VC 250
    VC 250
    VC 315
    VC 315
    VCS 315
    VCS 315
    • Beschreibung
    • Modifikationen
    • Leistungsdiagramm
    • Downloads
    • Montagebeispiel
    Beschreibung
    Beschreibung
    EINSATZGEBIET
    • Zuluft- und Abluftlüftungssysteme für Gewerbe-, Büro- und andere öffentliche oder industrielle Räume.
    • Außenwandmontage möglich.
    • Die geräuscharme Modifikation VC…Q wird für Räume mit hohen akustischen Anforderungen empfohlen.
    AUFBAU
    • Das Ventilatorgehäuse ist aus pulverbeschichtetem Stahl gefertigt.
    • Der Ventilator ist in verschiedenen Ausführungen erhältlich, z.B. für Wand-Aufputz sowie Wand-Unterputzmontage.
    MOTOR
    • Einphasiger Außenläufermotor mit Radiallaufrad und rückwärts gekrümmten Schaufeln.
    • Der Motor verfügt über einen integrierten Überhitzungsschutz mit automatischer Rückstellung.
    • Einige Standardgrößen sind mit einem Hochleistungsmotor erhältlich (Das Modell VC...S).
    • Die Kugellager gewährleisten eine lange Lebensdauer des Motors und sind für 40 000 Betriebsstunden ausgelegt.
    • Zur Erreichung der genauen technischen Kennwerte, sowie eines geräuscharmen und zuverlässigen Betriebs wird jedes Laufrad während der Produktion dynamisch ausgewuchtet.
    DREHZAHLREGELUNG
    • Stufenlose oder stufenweise Drehzahlregelung über einen Thyristor- oder Trafo-Drehzahlregler.
    • Beim Anschluss mehrerer Ventilatoren sollte beachtet werden, dass die maximale Stromstärke und Stromaufnahme des Drehzahlreglers nicht überschritten wird.
    MONTAGE
    • Die Montagevariante ist von der Modelart abhängig. Die Modelle VC…PN und VC…VN sind für die Aufputzmontage und die Modelle VC…PK und VC...VK für die Unterputzmontage ausgerichtet.
    • Die Befestigung an der Wand erfolgt mittels der Montageplatte.
    • Stromversorgung über den externe Klemmkasten.
    • Elektrischer Anschluss und Montage entsprechend der Betriebsanleitung und dem Schaltplan auf dem Klemmkasten.
    Modifikationen
    Name der Modifikation
    VC 100 Q*
    VC 100*
    VC 125 Q*
    VC 125*
    VC 150*
    VC 160*
    VC 200
    VCS 200
    VC 250 Q
    VC 250
    VC 315
    VCS 315
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    Leistungsdiagramm
    Leistungsdiagramm
    • Auswahlverfahren:
    • Luftleistung:
    • Druck:
    Arbeitspunkt
    • Luftleistung: --
    • Druck: ---
    Downloads
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "VENTS VC" Produktbeschreibung 03-2021 (pdf 1.47Mb)
    Hochauflösende Produktabbildungen herunterladen "VENTS VC (ErP 2018)" (psd 4.81Mb)
    Konformitätserklärung "VC" (pdf 1.62Mb)
    Das Bild "VENTS VC (ErP 2018)" für Ihre Seite herunterladen (png 643.99Kb)
    "VENTS VC" Betriebsanleitung 11-2018 (V05-2DE-08) (pdf 1.13Mb)
    Montagebeispiel
    Montagebeispiel
    Serie Anschluss-Durchmesser, mm Ausführungs-variant Montagevariant Optionen
    VENTS VC
    S – Hochleistungsmotor    		 100; 125; 150; 160; 200; 250; 315 V - Abluft-ventilator
    P -     Zuluft-ventilator    		 N - Wand-Aufputzmontage
    К -     Wand-Unterputzmontage in Lüftungsrohr     		 Q - geräuscharmer Motor



    Erp Parameter
    Gesamteffizienz η,[%]
    Messkategorie MC
    Effizienzkategorie EC
    Effizienzgrad N
    Drehzahlregelung VSD
    Leistungsaufnahme (kW)
    Strom (A)
    Volumenstrom (m3/h)
    Statischer Druck (Pa)
    Drehzahl pro Minute (n/min-1)
    Spezifisches Verhältnis SR
    Zubehör
