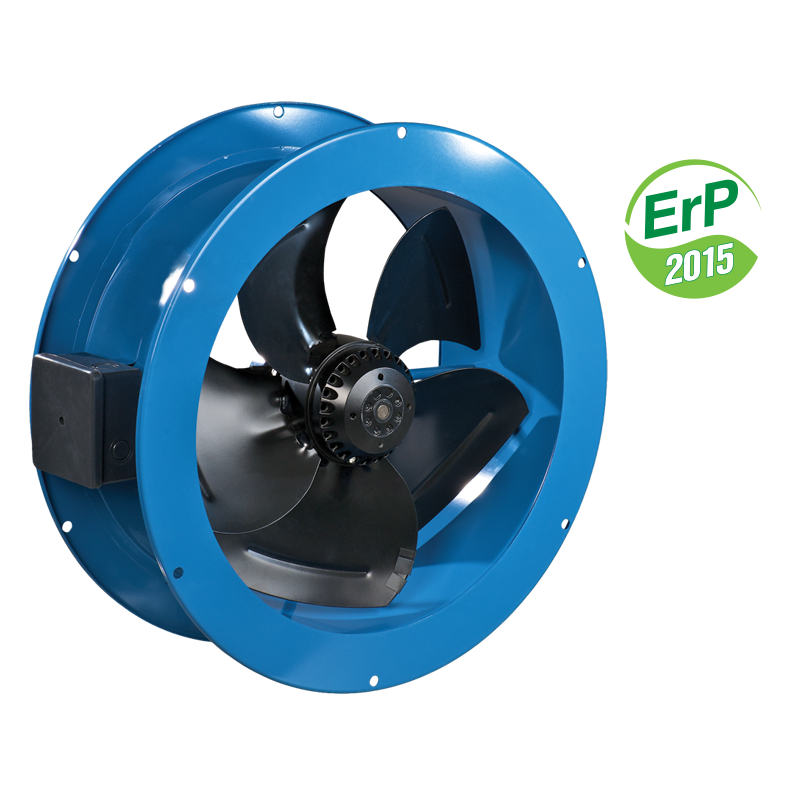

    Осьові вентилятори серії ВЕНТС ВКФ

    Осьові вентилятори серії ВЕНТС ВКФ
    Осьові вентилятори серії ВЕНТС ВКФ
    zoom
    Версія для друкуЗберегти в PDF
    Осьові вентилятори низького тиску в сталевому корпусі продуктивністю до 25000 м³/год для настінного монтажу.
    Особливості моделі
    • Робота в різних режимах
    • Робота в режимі витяжки
    • Канальний вентилятор
    Продукти серії
    ВКФ 2Е 200
    ВКФ 2Е 200
    ВКФ 2Е 250
    ВКФ 2Е 250
    ВКФ 4Е 250
    ВКФ 4Е 250
    ВКФ 2Е 300
    ВКФ 2Е 300
    ВКФ 4Е 300
    ВКФ 4Е 300
    ВКФ 4Е 350
    ВКФ 4Е 350
    ВКФ 4Е 400
    ВКФ 4Е 400
    ВКФ 4Е 450
    ВКФ 4Е 450
    ВКФ 4Е 500
    ВКФ 4Е 500
    ВКФ 4Е 550
    ВКФ 4Е 550
    ВКФ 4Е 630
    ВКФ 4Е 630
    ВКФ 2Д 250
    ВКФ 2Д 250
    ВКФ 4Д 250
    ВКФ 4Д 250
    ВКФ 2Д 300
    ВКФ 2Д 300
    ВКФ 4Д 300
    ВКФ 4Д 300
    ВКФ 4Д 350
    ВКФ 4Д 350
    ВКФ 4Д 400
    ВКФ 4Д 400
    ВКФ 4Д 500
    ВКФ 4Д 500
    ВКФ 4Д 550
    ВКФ 4Д 550
    ВКФ 4Д 450
    ВКФ 4Д 450
    ВКФ 4Д 630
    ВКФ 4Д 630
    ВКФ 6Е 450
    ВКФ 6Е 450
    ВКФ 6Е 500
    ВКФ 6Е 500
    ВКФ 6Е 550
    ВКФ 6Е 550
    ВКФ 6Е 630
    ВКФ 6Е 630
    ВКФ 6Д 450
    ВКФ 6Д 450
    ВКФ 6Д 500
    ВКФ 6Д 500
    ВКФ 6Д 550
    ВКФ 6Д 550
    ВКФ 6Д 630
    ВКФ 6Д 630
    ВКФ 6Д 710
    ВКФ 6Д 710
    ВКФ 8Д 710
    ВКФ 8Д 710
    ВКФ 6Д 800
    ВКФ 6Д 800
    ВКФ 8Д 800
    ВКФ 8Д 800
    3Д Модель
    Галерея
    • Опис
    • Модифікації
    • Графік продуктивності
    • Завантаження
    • Умовне позначення
    • BIM
    Опис
    Опис
    ЗАСТОСУВАННЯ

    • Витяжні та припливно-витяжні системи вентиляції приміщень різного призначення, де потрібна висока продуктивність при відносно низькому опорі системи.
    • Можливе використання у холодильній техніці для охолодження компресорно-конденсаторних блоків.
    КОНСТРУКЦІЯ

    • Корпус і крильчатка виготовлені зі сталі з полімерним покриттям.
    • Вентилятор серії ВКФ має зовнішню клемну коробку на корпусі вентилятора.
    ЕЛЕКТРОДВИГУН
    • Дво-, чотирьох- або шестиполюсні асинхронні однофазні або трифазні двигуни із зовнішнім ротором.
    • Вбудований тепловий захист із автоматичним перезапуском.
    • Підшипники кочення забезпечують тривалий строк експлуатації до 40 000 годин.
    • Клас захисту мотора – IPХ4.
    РЕГУЛЮВАННЯ ШВИДКОСТІ

    • Ступінчасте регулювання швидкості за допомогою автотрансформаторного регулятора швидкості і плавне регулювання швидкості за допомогою тиристорного регулятора швидкості.
    • До одного регулятора швидкості можна під’єднати кілька вентиляторів за умови, що їхня загальна потужність і струм споживання не будуть перевищувати номінальних параметрів регулятора швидкості.
    МОНТАЖ

    • Вентилятор серії ВКФ встановлюється у канал за допомогою сполучних фланців.

    • Підключення до електромережі здійснюється через виносну клемну коробку.

    • Електричне під’єднання і встановлення повинні виконуватися відповідно до інструкції та електричної схеми, зазначеної на клемній коробці.
    Модифікації
    Найменування модифікації
    ВКФ 6Д 450
    ВКФ 4Д 500
    ВКФ 4Д 550
    ВКФ 4Д 450
    ВКФ 4Д 630
    ВКФ 6Е 450
    ВКФ 6Е 500
    ВКФ 6Е 550
    ВКФ 6Е 630
    ВКФ 4Д 400
    ВКФ 6Д 500
    ВКФ 6Д 550
    ОВК 6Д 630
    ВКФ 6Д 710
    ВКФ 8Д 710
    ВКФ 6Д 800
    ВКФ 8Д 800
    ВКФ 2Е 200
    ВКФ 4Д 350
    ВКФ 4Д 300
    ВКФ 2Д 300
    ВКФ 4Д 250
    ВКФ 2Д 250
    ВКФ 4Е 630
    ВКФ 4Е 550
    ВКФ 4Е 500
    ВКФ 4Е 450
    ВКФ 4Е 400
    ВКФ 4Е 350
    ВКФ 4Е 300
    ВКФ 2Е 300
    ВКФ 4Е 250
    ВКФ 2Е 250
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    +
    Графік продуктивності
    Графік продуктивності
    • Метод підбору:
    • Продуктивність:
    • Тиск:
    Робоча точка
    • Продуктивність: --
    • Тиск: ---
    Завантаження
    Завантаження
    Оберіть тип документу
    • Рекламно-поліграфічна продукція
    • Сертифікати
    • Технічна документація
    Назва
    Завантажити
    Дивитись
    "ВЕНТС ОВ,ОВК,ВКФ,ОВП,ОВ1,ОВК1,ОВ1 Р,ВКОМ(ц),ВКОМ1(ц)" паспорт 11-2023 (V03UA-13) (pdf 4.93Mb)
    Завантажити зображення товару високої якості "ВЕНТС ВКФ (ErP 2015)" (psd 4.37Mb)
    Завантажити зображення "ВЕНТС ВКФ (ErP 2015)" для Вашого сайту (png 455.02Kb)
    "ВЕНТС ОВ, ОВК, ВКФ" опис продукту 09-2021 (pdf 2.57Mb)
    "ВЕНТС ОВ,ОВК,ВКФ" паспорт 11-2023 (V03-01UA-13) (pdf 1.68Mb)
    Умовне позначення
    Умовне позначення
    Серія та варіант виконання Виконання мотора Типорозмір
    К-сть полюсів   Фазність
    ВЕНТС ВКФ: для монтажу у вентиляційний канал 2
    4
    6    		 Е: однофазний
    Д: трифазний    		 200; 250; 300; 350; 400; 450; 500; 550; 630, 710, 800



      Параметри ErP
     Загальна ефективність ŋ, (%)
     Категорія змін  КВ
     Категорія ефективності  КЕ
     Стадія ефективності  N
     Вбудований регулятор обертів  ВРО
     Потужність  кВт
     Струм  A
     Максимальна продуктивність  (м3/год)
     Статичний тиск  (Па)
     Швидкість  (об/хв-1)
     Специф. коефіцієнт  СК
    BIM
    BIM
