Шумоізольований кухонний вентилятор ВЕНТС ВШК

Версія для друку Зберегти в PDF

Відцентрові кухонні вентилятори в шумоізольованому корпусі продуктивністю до 25500 м³/год.

Особливості моделі

Продукти серії

ВЕНТС ВШК 315 2Д

ВЕНТС ВШК 315 2Е

ВЕНТС ВШК 315 4Д

ВЕНТС ВШК 315 4Е

ВЕНТС ВШК 355 4Д

ВЕНТС ВШК 355 4Е

ВЕНТС ВШК 400 4Д

ВЕНТС ВШК 400 4Е

ВЕНТС ВШК 450 4Д

ВЕНТС ВШК 450 4Е

ВЕНТС ВШК 500 4Д

ВЕНТС ВШК 500 4Е

ВЕНТС ВШК 560 4Д

ВЕНТС ВШК 630 4Д

ВЕНТС ВШК 710 4Д

ВЕНТС ВШК 710 6Д

ВЕНТС ВШК 800 6Д

ВЕНТС ВШК 315 2ДВЕНТС ВШК 315 2ЕВЕНТС ВШК 315 4Д

ВЕНТС ВШК 315 4ЕВЕНТС ВШК 355 4ДВЕНТС ВШК 355 4Е

ВЕНТС ВШК 400 4ДВЕНТС ВШК 400 4ЕВЕНТС ВШК 450 4Д

ВЕНТС ВШК 450 4ЕВЕНТС ВШК 500 4ДВЕНТС ВШК 500 4Е

ВЕНТС ВШК 560 4ДВЕНТС ВШК 630 4ДВЕНТС ВШК 710 4Д

ВЕНТС ВШК 710 6ДВЕНТС ВШК 800 6Д

Опис
Модифікації
Завантаження
Умовне позначення
Аксесуари

Опис

ЗАСТОСУВАННЯ
Призначені для витягання забрудненого гарячого повітря до 120 °С, яке містить жир (при використанні жирових фільтрів), в умовах високого опору.	Ідеально функціонують у різних системах вентиляції для: кухонь, ресторанів або кафе; промислових хлібопекарень; видалення газів, які утворюються під час проведення зварювальних робіт.
КОНСТРУКЦІЯ

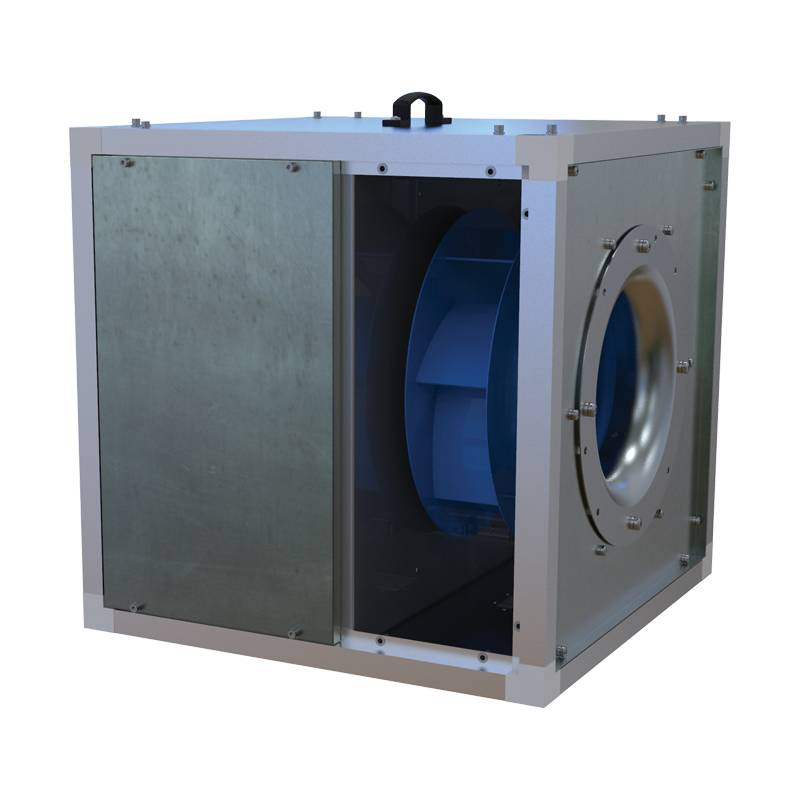

Корпус вентилятора виготовлений із тепло- та звукоізолювальних двошарових панелей з алюмоцинку. Ізоляцією панелей слугує негорюча мінеральна вата завтовшки 20 мм. Приєднувальні патрубки, які також виконують функцію віброгасильних вставок, можуть бути квадратного або круглого перерізу.	Патрубки круглого перерізу оснащені гумовими ущільнювачами. Приєднувальні патрубки не входять до комплекту постачання, замовляються окремо. Електродвигун, винесений за межі повітряного потоку, встановлений на додатковій панелі в середині вентилятора.

ЕЛЕКТРОДВИГУН
Застосовується високонадійний однофазний або трифазний двигун з короткозамкненим ротором та сталева високопродуктивна відцентрова крильчатка з назад загнутими лопатками.	Двигун не потребує обслуговування. Клас обмотки ізоляції двигуна – F. Ступінь захисту – IP55.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Регулювання може бути як плавним, так і ступінчастим та здійснюється за допомогою частотного або автотрансформаторного регулятора.	До одного регулювального пристрою можна підключити декілька вентиляторів за умови, що загальна потужність та максимальний струм не перевищуватимуть номінальних параметрів регулятора.
МОНТАЖ
Вентилятори призначені для монтажу з квадратними або круглими повітропроводами за допомогою гнучкої вставки-перехідника відповідного перерізу. Вентилятор може бути зафіксований за допомогою опор, підвісок або кронштейнів.	Вентилятор може встановлюватися в будь-якому положенні за умови, що стрілка на корпусі вентилятора відповідає напрямку повітря в системі. Під час монтажу необхідно передбачити доступ для сервісного обслуговування вентилятора.

Модифікації

Найменування модифікації

ВЕНТС ВШК 450 4Д

ВЕНТС ВШК 800 6Д

ВЕНТС ВШК 710 6Д

ВЕНТС ВШК 710 4Д

ВЕНТС ВШК 630 4Д

ВЕНТС ВШК 560 4Д

ВЕНТС ВШК 500 4Е

ВЕНТС ВШК 500 4Д

ВЕНТС ВШК 450 4Е

ВЕНТС ВШК 315 2Д

ВЕНТС ВШК 400 4Е

ВЕНТС ВШК 400 4Д

ВЕНТС ВШК 355 4Е

ВЕНТС ВШК 355 4Д

ВЕНТС ВШК 315 4Е

ВЕНТС ВШК 315 4Д

ВЕНТС ВШК 315 2Е

Завантаження

Умовне позначення

Серія	Діаметр патрубка	Виконання двигуна
		Кількість полюсів	Фазність
ВЕНТС ВШК	315; 355; 400; 450; 500; 560; 630; 710; 800	2 4 6	Е: однофазний Д: трифазний

Аксесуари

ВВГ ВШК

Модель	Розміри, мм						Маса, кг
Модель	D	D1	D2	n	a	d	Маса, кг
ВВГ ВШК 315	315	365	405	6	60	8	4.76
ВВГ ВШК 355	355	395	435	8	45	10	4.08
ВВГ ВШК 400	400	450	490	12	30	8	4.76
ВВГ ВШК 450	450	500	540	12	30	8	5.34
ВВГ ВШК 500	500	560	600	12	30	12	6.12
ВВГ ВШК 560	560	620	660	12	30	12	6.83
ВВГ ВШК 630	630	690	730	12	30	12	7.66
ВВГ ВШК 710	710	770	810	16	22.5	12	8.6
ВВГ ВШК 800	800	860	900	16	22.5	12	9.67

МК ВШК

Модель	Розміри, мм
Модель	A	B	C	N	M
МК ВШК 315...450	75	2	100	29	16
МК ВШК 500...800	85	3	110	30	18

ВПР ВШК

Модель	Розміри, мм		Маса, кг
Модель	L	L1	Маса, кг
ВПР ВШК 315	503	522	2.42
ВПР ВШК 355	603	622	3.25
ВПР ВШК 400	673	692	3.91
ВПР ВШК 450	703	722	4.21
ВПР ВШК 500	823	842	6.57
ВПР ВШК 560	903	922	7.71
ВПР ВШК 630	1003	1022	9.27
ВПР ВШК 710	1078	1097	10.53
ВПР ВШК 800	1178	1197	12.3

ПК ВШК

Модель	Розміри, мм					a⁰	b⁰	Маса, кг
Модель	D	D1	D2	d	n	a⁰	b⁰	Маса, кг
ПК ВШК 315	315	365	405	8	6	15	60	1.7
ПК ВШК 355	355	405	445	8	6	15	60	1.9
ПК ВШК 400	400	450	490	8	12	15	30	2.13
ПК ВШК 450	450	500	540	8	12	15	30	2.39
ПК ВШК 500	500	560	600	12	12	15	30	2.75
ПК ВШК 560	560	620	660	12	12	15	30	3.06
ПК ВШК 630	630	690	730	12	12	15	30	3.44
ПК ВШК 710	710	770	810	12	16	11.25	22.5	3.86
ПК ВШК 800	800	860	900	12	16	11.25	22.5	4.34
