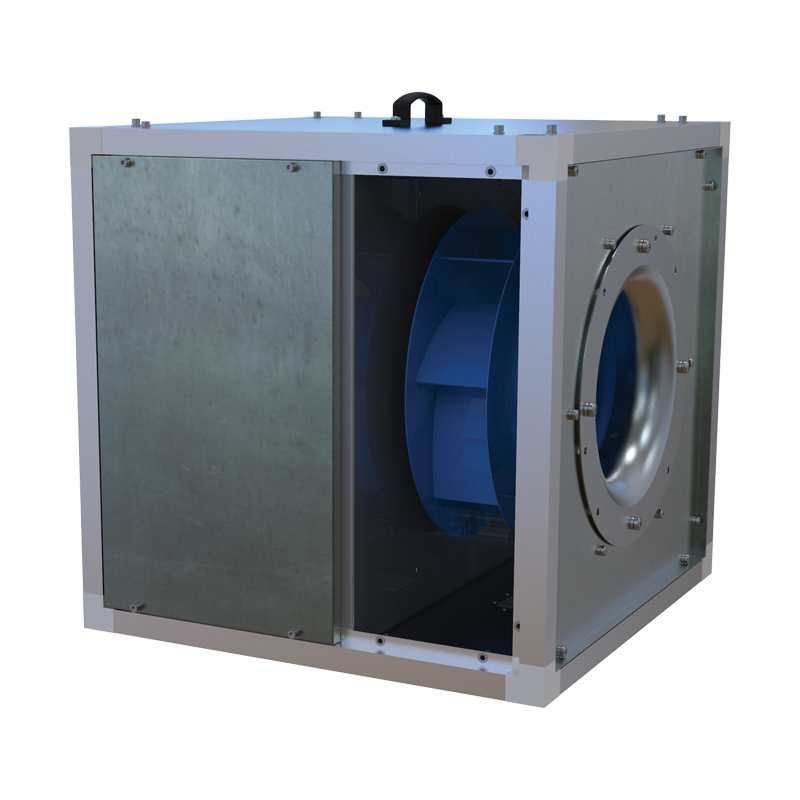

Schallisolierte Küchenventilator VENTS VSK-Serie

Beschreibung
Modifikationen
Downloads
Bezeichnungsschlüssel
Zubehör

Beschreibung

ANWENDUNG
Entwickelt, um verschmutzte heiße fetthaltige Luft bis 120 °C abzusaugen (bei Verwendung von Fettfiltern), unter Bedingungen mit hohem Widerstand.	Ideale Funktion in verschiedenen Lüftungssystemen für: Restaurant- oder Caféküchen; industrielle Bäckereien; Entfernung von Gasen, die bei Schweißarbeiten entstehen.
AUFBAU
Das Gehäuse des Ventilators besteht aus wärme- und schallgedämmten Zweischichtplatten aus Aluzink. Die Platten sind mit 20 mm dicker, nicht brennbarer Mineralwolle isoliert. Die Anschlussstutzen, die auch als schwingungsdämpfende Einsätze dienen, können einen quadratischen oder runden Querschnitt haben.	Die Stutzen mit rundem Querschnitt sind mit Gummidichtungen ausgestattet. Die Anschlussstutzen sind nicht im Lieferumfang enthalten, sie werden separat bestellt. Der außerhalb des Luftstroms liegende Elektromotor ist auf einer zusätzlichen Platte im Inneren des Ventilators montiert.

ELEKTROMOTOR
Hochzuverlässiger Einphasen- oder Drehstrommotor mit Kurzschlussläufer und Hochleistungs-Radiallaufrad aus Stahl mit rückwärts gekrümmten Schaufeln.	Der Motor ist wartungsfrei. Wicklungsklasse der Motorisolierung - F. Schutzart - IP55.
REGELUNG DER LÜFTUNGSSTUFE
Die Regelung kann sowohl stufenlos als auch stufenweise erfolgen und erfolgt über einen Frequenzoder Spartransformatorregler, mehrere Ventilatoren können an ein Regelgerät angeschlossen werden, sofern die Gesamtleistung und der maximale Strom die Nennwerte des Reglers nicht überschreiten.
MONTAGE
Die Ventilatoren sind für die Montage mit quadratischen oder runden Lüftungsrohren unter Verwendung eines flexiblen Adapters mit entsprechendem Querschnitt ausgelegt. Der Ventilator kann mit Stützen, Aufhängern oder Halterungen befestigt werden.	Der Ventilator kann in beliebiger Lage eingebaut werden, sofern der Pfeil auf dem Ventilatorgehäuse der Luftrichtung im System entspricht. Während der Montage muss der Zugang für die Wartung des Ventilators gewährleistet werden.

Modifikationen

Name der Modifikation

VENTS VSK 450 4D

VENTS VSK 800 6D

VENTS VSK 710 6D

VENTS VSK 710 4D

VENTS VSK 630 4D

VENTS VSK 560 4D

VENTS VSK 500 4E

VENTS VSK 500 4D

VENTS VSK 450 4E

VENTS VSK 315 2D

VENTS VSK 400 4E

VENTS VSK 400 4D

VENTS VSK 355 4E

VENTS VSK 355 4D

VENTS VSK 315 4E

VENTS VSK 315 4D

VENTS VSK 315 2E

Downloads

Bezeichnungsschlüssel

Serie	Stutzendurchmesser	Ausführung des Motors
		Anzahl der Pole	Phasen
VENTS VSK	315; 355; 400; 450; 500; 560; 630; 710; 800	2 4 6	Е: einphasig D: dreiphasig

Zubehör

VVG VSK

Modell	Abmessungen, mm						Gewicht, kg
Modell	D	D1	D2	n	a	d	Gewicht, kg
VVG VSK 315	315	365	405	6	60	8	4.76
VVG VSK 355	355	395	435	8	45	10	4.08
VVG VSK 400	400	450	490	12	30	8	4.76
VVG VSK 450	450	500	540	12	30	8	5.34
VVG VSK 500	500	560	600	12	30	12	6.12
VVG VSK 560	560	620	660	12	30	12	6.83
VVG VSK 630	630	690	730	12	30	12	7.66
VVG VSK 710	710	770	810	16	22.5	12	8.6
VVG VSK 800	800	860	900	16	22.5	12	9.67

MK VSK

Modell	Abmessungen, mm
Modell	A	B	C	N	M
MK VSK 315...450	75	2	100	29	16
MK VSK 500...800	85	3	110	30	18

VPR VSK

Modell	Abmessungen, mm		Gewicht, kg
Modell	L	L1	Gewicht, kg
VPR VSK 315	503	522	2.42
VPR VSK 355	603	622	3.25
VPR VSK 400	673	692	3.91
VPR VSK 450	703	722	4.21
VPR VSK 500	823	842	6.57
VPR VSK 560	903	922	7.71
VPR VSK 630	1003	1022	9.27
VPR VSK 710	1078	1097	10.53
VPR VSK 800	1178	1197	12.3

PK VSK

Modell	Abmessungen, mm					a⁰	b⁰	Gewicht, kg
Modell	D	D1	D2	d	n	a⁰	b⁰	Gewicht, kg
PK VSK 315	315	365	405	8	6	15	60	1.7
PK VSK 355	355	405	445	8	6	15	60	1.9
PK VSK 400	400	450	490	8	12	15	30	2.13
PK VSK 450	450	500	540	8	12	15	30	2.39
PK VSK 500	500	560	600	12	12	15	30	2.75
PK VSK 560	560	620	660	12	12	15	30	3.06
PK VSK 630	630	690	730	12	12	15	30	3.44
PK VSK 710	710	770	810	12	16	11.25	22.5	3.86
PK VSK 800	800	860	900	12	16	11.25	22.5	4.34
