Серія ВЕНТС ВУТ ЕГ

Версія для друку Зберегти в PDF

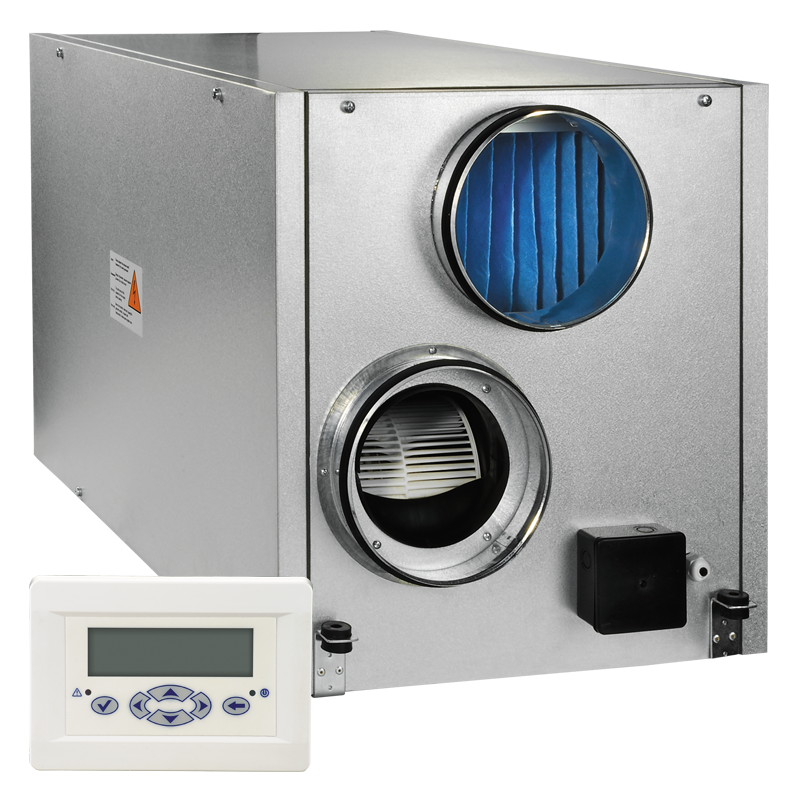

Припливно-витяжні установки продуктивністю до 2200 м³/год в звуко- і теплоізольованому корпусі з електронагрівачем. Ефективність рекуперації – до 88 %

Особливості моделі

Продукти серії

ВЕНТС ВУТ 800 ЕГ

ВЕНТС ВУТ 350 ЕГ

ВЕНТС ВУТ 500 ЕГ

ВЕНТС ВУТ 530 ЕГ

ВЕНТС ВУТ 600 ЕГ

ВЕНТС ВУТ 1000 ЕГ

ВЕНТС ВУТ 2000 ЕГ

ВЕНТС ВУТ 1500 ЕГ

ВЕНТС ВУТ 800 ЕГВЕНТС ВУТ 350 ЕГВЕНТС ВУТ 500 ЕГ

ВЕНТС ВУТ 530 ЕГВЕНТС ВУТ 600 ЕГВЕНТС ВУТ 1000 ЕГ

ВЕНТС ВУТ 2000 ЕГВЕНТС ВУТ 1500 ЕГ

Опис
Модифікації
Завантаження
Умовні позначення
Аксесуари

Опис

ОПИС

Припливно-витяжні установки ВУТ ЕГ з електричним нагрівачем застосовуються у системах вентиляції та кондиціювання у комерційних, офісних та інших громадських або промислових приміщеннях, що вимагають економічного рішення та керованої системи вентиляції.

КОРПУС

Корпус виготовлений з алюмоцинкової сталі з внутрішньою тепло- і звукоізоляцією з мінеральної вати завтовшки 25 мм.

ФІЛЬТР

Для фільтрації припливного і витяжного повітря в установці застосовуються два вбудованих фільтри зі ступенем очищення G4.

ВЕНТИЛЯТОРИ

Установки оснащені припливним і витяжним відцентровими вентиляторами з загнутими назад лопатками і вбудованим термостатом захисту з автоматичним перезапуском.

РЕКУПЕРАТОР

В установках застосовуються високоефективні рекуператори, виконані з полістирола.
Під блоком рекуператора розташований піддон для збору і відведення конденсату.

НАГРІВАЧ

Електричний нагрівач, встановлений після рекуператора, догріває припливне повітря до комфортної температури.

КЕРУВАННЯ ТА АВТОМАТИКА

Установка укомплектована вбудованою системою автоматики і багатофункціональним пультом керування з графічним індикатором.
До стандартного комплекту установки входить дріт завдовжки 10 м для з’єднання з пультом.
Для запобігання процесу обмерзання рекуператора застосовується активний захист від обмерзання з застосуванням байпасу і нагрівача.

ФУНКЦІЇ КЕРУВАННЯ ТА ЗАХИСТУ

Керування за допомогою панелі керування: увімкнення/вимкнення, вибір швидкості, таймер, помилки.
Підтримання заданої температури у приміщенні.
Регулювання швидкості обертання вентилятора.
Робота за добовим і тижневим таймером.
Безпечний пуск/зупинення вентиляторів.
Активний захист від перегрівання ТЕНів калорифера за датчиком температури у вентиляційному каналі, а також за сигналом від термоконтактів.
Контроль забруднення фільтра за лічильником мотогодин.

МОНТАЖ

Установка призначена для внутрішнього монтажу у положенні, яке забезпечує збирання та відведення конденсату в дренаж.
Доступ для сервісного обслуговування і чищення фільтра – зі сторони бічних панелей, ліворуч за ходом припливного повітря.

Модифікації

Найменування модифікації

ВУТ 800 ЕГ

ВУТ 350 ЕГ

ВУТ 500 ЕГ

ВУТ 530 ЕГ

ВУТ 600 ЕГ

ВУТ 1000 ЕГ

ВУТ 2000 ЕГ

ВУТ 1500 ЕГ

Завантаження

Умовні позначення

Серія	Номінальна продуктивність, м³/год	Тип нагрівача	Виконання патрубків
ВЕНТС ВУТ	350; 500; 530; 600; 800; 1000; 1500; 2000	Е: електричний	Г: горизонтальне

Аксесуари

Модель	Панельний фільтр G4	Шумоглушники		Зворотний клапан	Повітряний клапан	Хомути	Літня вставка

ВУТ 350 ЕГ	СФ 438х215х48 G4	СР 125 600/900/1200	СРФ 125 600/900/1200	КОМ 125	КР 125	Х 125	ВЛ C4 300/300
ВУТ 500 ЕГ		СР 150 600/900/1200	СРФ 150 600/900/1200	КОМ 150	КР 150	Х 150
ВУТ 530 ЕГ		СР 160 600/900/1200	СРФ 160 600/900/1200	КОМ 160	КР 160	Х 160
ВУТ 600 ЕГ		СР 200 600/900/1200	СРФ 200 600/900/1200	КОМ 200	КР 200	Х 200
ВУТ 800 ЕГ	СФ 550х253х48 G4	СР 250 600/900/1200	СРФ 250 600/900/1200	КОМ 250	КР 250	Х 250	ВЛ C4 300/300*2
ВУТ 1000 ЕГ
ВУТ 1500 ЕГ	СФ 780х273х48 G4	СР 315 600/900/1200	СРФ 315 600/900/1200	КОМ 315	КР 315	Х 315	ВЛ C4 300/384
ВУТ 2000 ЕГ
