VENTS VUT EH

Druckversion Im PDF Format speichern

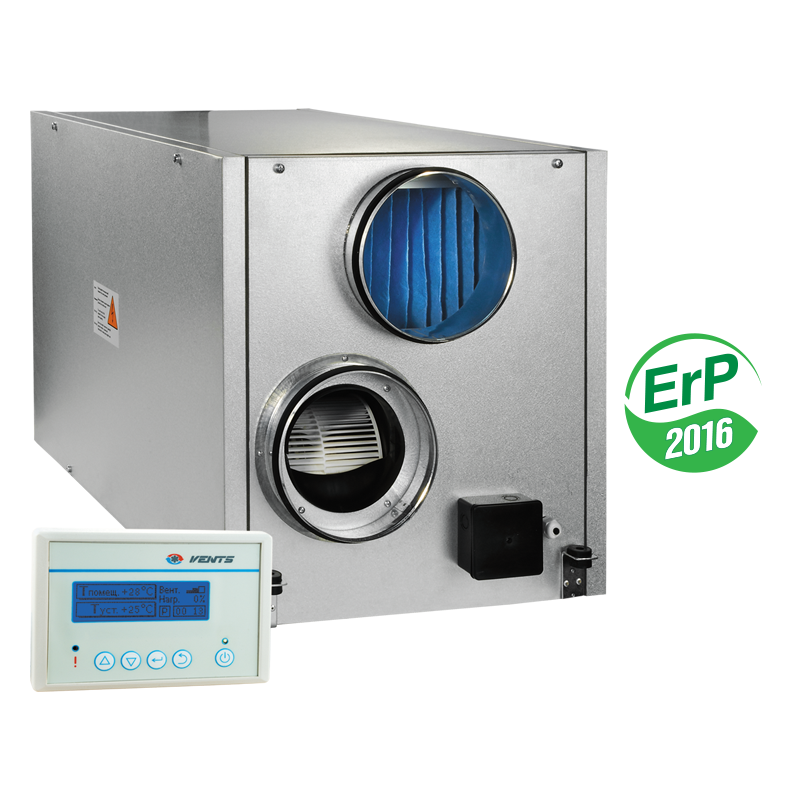

Lüftungsanlagen im schall- und wärmeisolierten Gehäuse, mit Elektro-Heizregister, mit einer Luftförderleistung von bis zu 2200 m³/h und einer Effizienz der Wärmerückgewinnung von bis zu 88%.

Modellmerkmale

Serien von Produkten

VENTS VUT 800 EH

VENTS VUT 350 EH

VENTS VUT 500 EH

VENTS VUT 530 EH

VENTS VUT 600 EH

VENTS VUT 1000 EH

VENTS VUT 2000 EH

VENTS VUT 1500 EH

VENTS VUT 800 EHVENTS VUT 350 EHVENTS VUT 500 EH

VENTS VUT 530 EHVENTS VUT 600 EHVENTS VUT 1000 EH

VENTS VUT 2000 EHVENTS VUT 1500 EH

Beschreibung
Modifikationen
Downloads
Bezeichnungsschlüssel
Zubehör

Beschreibung

BESCHREIBUNG
Die Lüftungsanlagen VUT EH mit Elektro-Heizregister sind die vollständigen Lüftungsanlagen für Luftfilterung, Frischluftzufuhr und Abfuhr der verbrauchten Luft.	Die Abluftwärme wird an den Außenluftstrom im Platten-Wärmetauscher übertragen. Alle Modelle sind kompatibel mit Lüftungsrohren mit Durchmesser 125, 150, 160, 200, 250, 315 mm.
MODIFIKATIONEN	FILTER
VUT EH sind die Modelle mit einem Elektro-Heizregister, Ventilatoren mit Asynchronmotoren und einem Kreuzstromwärmetauscher.	Das Zuluftfilter mit der Filterklasse G4 sichern Zu- und Abluftfilterung.
HEIZREGISTER	GEHÄUSE
Das Elektro-Heizregister für VUT EH ist hinter dem Wärmetauscher installiert und sichert die Nachheizung der Zuluft, falls die wohlfühlende Temperatur mit der Wärmerückgewinnung nicht erreicht wird.	Das doppelwandige Gehäuse aus Aluzink, von innen wärme- und schallisoliert mit einer 25 mm dicken Mineralwolleschicht.
VENTILATOREN
Die Lüftungsanlage ist mit einem doppelseitigen Zuluft- und Abluft-Radialventilator, mit vorwärts gekrümmten Laufradschaufeln und mit einem eingebauten Überhitzungsthermostat mit automatischer Rückstellung ausgestattet.	Die Motoren und die Laufräder sind in zwei Ebenen ausgewuchtet. Die Kugellager gewährleisten einen wartungsfreien Betrieb und eine lange Lebensdauer des Motors und sind für 40 000 Betriebsstunden ausgelegt.
WÄRMETAUSCHER
Die Lüftungsanlage verfügt über einen Plattenwärmetauscher aus Polystyrol mit einer hohen Effizienz der Wärmerückgewinnung.	Die Ablaufwanne unter dem Wärmetauscher dient der Kondensatsammlung und dem Kondensatablauf.
STEUERUNG UND AUTOMATISIERUNG	VUT EH STEUERUNGS- UND SCHUTZFUNKTIONEN
Die Lüftungsanlage verfügt über eine integrierte Steuerung und ein multifunktionales externes Bedienpult mit einem grafischen Display. Ein 10 m Kabel zum Anschluss des Bedienpultes ist in der Standardlieferung enthalten. Das integrierte Frostschutz, basierend auf dem Bypass-System und dem Heizregister, sichert den Frostschutz des Wärmetauschers. Im Falle einer Vereisungsgefahr, gemeldet über den Temperatursensor, öffnet die Bypassklappe und die Zuluft strömt über das Umlaufrohr, ohne mit dem Wärmetauscher in Verbindung zu kommen. Während des Entfrostens des Wärmetauschers erhitzt das Heizregister die Zuluft bis zum erforderlichen Temperaturwert. Synchron wird der Wärmetauscher mit dem warmen Abluftstrom erhitzt. Im Laufe des Entfrostens des Wärmetauschers sperrt die Bypassklappe das Umlaufrohr und die Lüftungsanlage kehrt in den Standardbetrieb zurück.	Steuerung über das Bedienpult: Ein- und Ausschalten; Einstellung der Geschwindigkeitsstufe, Tages- und Wochen-Programmierbetrieb, Fehlermeldung. Erhaltung der eingestellten Raumtemperatur über den im Bedienpult eingebauten Temperatursensor durch die stufenlose Drehzahlregelung. Drehzahlregelung jeder Geschwindigkeitsstufe (niedrig, mittel, hoch) des Ventilators. Steuerung der Lüftungsanlage gemäß dem Tagund Wochen-Programmierbetrieb (Einstellung über das Bedienpult). Sicheres Einschalten und Abschalten der Ventilatoren. Überhitzungsschutz des Elektro-Heizregisters ist gemäß den Temperaturmessungen des Kanal-Temperatursensors sowie dem Signal aus den Thermokontakten. Der Überhitzungsschutz erfolgt mit zwei Thermokontakten. Einer ist selbstrückstellend, aktiviert bei +60 °C und der andere ist manuell rückstellend, aktiviert bei +90 °C. Berwachung der Filterverschmutzung gemäß dem Betriebsstundenzähler.
MONTAGE	EXTRA ZUBEHÖR
Die Lüftungsanlage ist für die Innenraummontage ausgelegt. Die Montageposition der Lüftungsanlage muss Kondensatansammlung und Kondensatablauf sichern. Der Wartungszugang für die Servicearbeiten und Filterreinigung ist über die Seitenblenden, links auf die Zuluftstromrichtung gesehen.	Es wird empfohlen, den Kanal-Schalldämpfer SR von der Lüftungsanlage, seitlich des Raumes, zu installieren. Zur Schwingungsdämpfung in der Luftleitung wird empfohlen, die elastischen Verbindungsmanschetten VVG beidseitlich an der Lüftungsanlage zu installieren.

Modifikationen

Name der Modifikation

VUT 800 EH

VUT 350 EH

VUT 500 EH

VUT 530 EH

VUT 600 EH

VUT 1000 EH

VUT 2000 EH

VUT 1500 EH

Downloads

Bezeichnungsschlüssel

Serie	Nennförderleistung, m³/h	Heizregistertyp	Stutzenanordnung
VENTS VUT	350; 500; 530; 600; 800; 1000; 1500; 2000	E: Elektro-Heizregister	H: horizontal

Zubehör

Model	G4 Panelfilter	Schalldämpfer		Rückschlagklappen	Luftklappen	Schlauchschellen	Sommereinsatz

VUT 350 EH	SF 438x215x48 G4	SR 125 600/900/1200	SRF 125 600/900/1200	KOM 125	KR 125	С 125	VL C4 300/300
VUT 500 EH		SR 150 600/900/1200	SRF 150 600/900/1200	KOM 150	KR 150	C 150
VUT 530 EH		SR 160 600/900/1200	SRF 160 600/900/1200	KOM 160	KR 160	C 160
VUT 600 EH		SR 200 600/900/1200	SRF 200 600/900/1200	KOM 200	KR 200	C 200
VUT 800 EH	SF 550x253x48 G4	SR 250 600/900/1200	SRF 250 600/900/1200	KOM 250	KR 250	C 250	VL C4 300/300*2
VUT 1000 EH
VUT 1500 EH	SF 780x273x48 G4	SR 315 600/900/1200	SRF 315 600/900/1200	KOM 315	KR 315	C 315	VL C4 300/384
VUT 2000 EH
