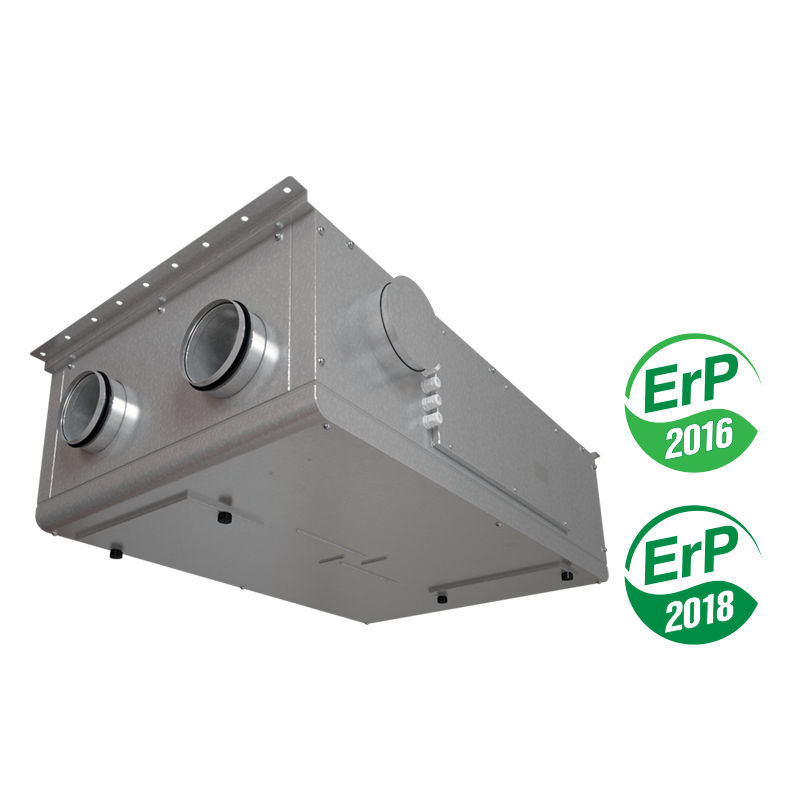

Припливно-витяжні установки з рекуперацією тепла серії ВЕНТС ВУТР ПЕ ЕС

Версія для друку Зберегти в PDF

Припливно-витяжні установки з продуктивністю до 710 м³/год у тепло- та звукоізоляційному корпусі. Ефективність рекуперації – до 87 %

Особливості моделі

Продукти серії

ВЕНТС ВУТР 350 П2E ЕС

ВЕНТС ВУТР 350 ПЕ ЕС

ВЕНТС ВУТР 250 П2Е ЕС

ВЕНТС ВУТР 250 ПЕ ЕС

ВЕНТС ВУТР 650 ПЕ ЕС

ВЕНТС ВУТР 350 П2E ЕСВЕНТС ВУТР 350 ПЕ ЕСВЕНТС ВУТР 250 П2Е ЕС

ВЕНТС ВУТР 250 ПЕ ЕСВЕНТС ВУТР 650 ПЕ ЕС

Опис
Модифікації
Завантаження
Умовне позначення
Аксесуари

Опис

ОПИС

Припливно-витяжні установки ВУТР ПЕ ЕС являють собою повністю завершені вентиляційні агрегати, які забезпечують фільтрацію та подавання свіжого повітря до приміщення та видалення забрудненого повітря.
Застосовуються в системах вентиляції приміщень різного призначення, які потребують економічного рішення та керованої системи вентиляції.

КОРПУС

Корпус виготовлений із оцинкованої сталі з внутрішньою тепло- та звукоізоляцією з мінеральної вати.
Відмінною особливістю установок ВУТР П2 ЕС є низький профіль корпусу.

ФІЛЬТР

Для фільтрації припливного повітря в установці є два вбудованих фільтри з класом очищення G4 та F7.
Очищення витяжного повітря здійснюється вбудованим фільтром з класом очищення G4.

РОТОРНИЙ РЕГЕНЕРАТОР

Установки обладнані роторним регенератором.
Перевагами роторного регенератора перед пластинчастим рекуператором є відсутність конденсату, підтримання комфортної вологості повітря та висока стійкість до обмерзання.

НАГРІВАЧ

Установки ВУТР ПЕ ЕС обладнані електричним нагрівачем.
Нагрівачі обладнані засобами захисту для забезпечення надійної роботи установки.

МОНТАЖ

Припливно-витяжна установка кріпиться на стіні або встановлюється на підлогу.
Доступ для обслуговування установок та фільтрів здійснюється з боку передньої панелі.

МОДИФІКАЦІЇ

ВУТР П(2)Е ЕС – модель з електричним нагрівачем.
ВУТР П2(Е) ЕС – низькопрофільна установка з ізоляцією 20 мм.

ДВИГУН

Використовуються високоефективні електронно-комутовані (ЕС) двигуни із зовнішнім ротором, обладнані відцентровим робочим колесом.

АВТОМАТИКА

Установки ВУТР ПЕ/П2Е ЕС А21 оснащені вбудованою системою автоматики.
Контролер А21 дає можливість інтегрувати установку до системи «Розумний дім» або BMS (Building Management Systems).
Для керування установкою за допомогою мобільного додатка через Wi-Fi необхідно завантажити мобільний додаток VENTS Home.

КЕРУВАННЯ ТА АВТОМАТИКА

Функції	A21
Керування за допомогою мобільного додатка через Wi-Fi	+
Керування за допомогою дистанційної дротової панелі керування	А22 (опція)
Керування за допомогою дистанційної бездротової панелі керування	А22 Wi-Fi (опція)
Керування за допомогою дистанційної дротової LCD-панелі	А25 (опція)
BMS	RS-485 Wi-Fi Ethernet MODBUS (RTU, TCP)
Сервіс Vents Cloud Server	+
Перемикання швидкості	+
Індикація заміни фільтрів	За лічильником мотогодин
Індикація аварії	Повний опис аварії в мобільному додатку
Робота за тижневим розкладом	+
Таймер	+
Режим Boost	+
Режим Камін	+
Підключення догрівання	У моделях Е - вбудований, зовнішній не підключається
Підключення охолоджувача	Опція
Контроль мінімальної температури припливного повітря	Опція
Контроль вологості	+
Контроль CO₂	Опція
Контроль VOC	Опція
Контроль PM2.5	Опція
Підключення датчика пожежної сигналізації	Опція
*Опція. Функціонал доступний за умови придбання відповідного аксесуара.

ВАРІАНТ ЗАСТОСУВАННЯ

Модифікації

Найменування модифікації

ВУТР 350 П2E ЕС

ВУТР 350 ПЕ ЕС

ВУТР 250 П2Е ЕС

ВУТР 250 ПЕ ЕС

ВУТР 650 ПЕ ЕС

Завантаження

Умовне позначення

Серія	Тип рекуператора	Номінальна продуктивність, м³/год	Розташування патрубків	Тип виконання корпусу	Тип нагрівача	Тип двигуна	Панель керування
ВЕНТС ВУТ	Р: роторний	250, 350, 650	П: підвісне	_: стандартний (товщина ізоляції - 40 мм) 2: низькопрофільний (товщина ізоляції - 20 мм)	Е: електричний	ЕС: синхронний двигун з електронним керуванням	А21

Аксесуари

Тип	Панельний фільтр G4	Панельний фільтр F7	Панельний фільтр H13	Панель керування LCD	Панель керування	Панель керування з Wi-Fi	Датчик VOC (0-10 В)	Датчик CO₂ (0-10 В)
Тип
ВУТР 250 П2E EC A21	СФ 280х180х48 G4	СФ 280х180х48 F7	СФ 280х180х48 H13	A25	A22	A22 Wi-Fi	DPWQ30600	DPWQ40200
ВУТР 250 ПE EC A21	СФ 260х220х48 G4	СФ 260х220х48 F7	СФ 260х220х48 H13
ВУТР 350 П2E EC A21	СФ 372x180x48 G4	СФ 372x180x48 F7	СФ 372x180x48 H13
ВУТР 350 ПE EC A21	СФ 320x235x48 G4	СФ 320x235x48 F7	СФ 320x235x48 H13
ВУТР 650 ПЕ ЕС A21	СФ 378х295х48 G4	СФ 378х295х48 F7	СФ 378х295х48 H13

Тип	Датчик вологості (0-10 В)	Датчик вологості (NO)	Датчик вологості (0-10 В)	Кухонна витяжка	Зворотні клапани	Повітряні заслінки	Хомути	Електричний привод

ВУТР 250 П2E EC A21	DPWС11200	HR-S	HV-2	KH-1	КОМ 160	КРВ 160	Х 160	LF230	TF230
ВУТР 250 ПE EC A21
ВУТР 350 П2E EC A21
ВУТР 350 ПE EC A21
ВУТР 650 ПЕ ЕС A21					КОМ 200	КРВ 200	Х 200
