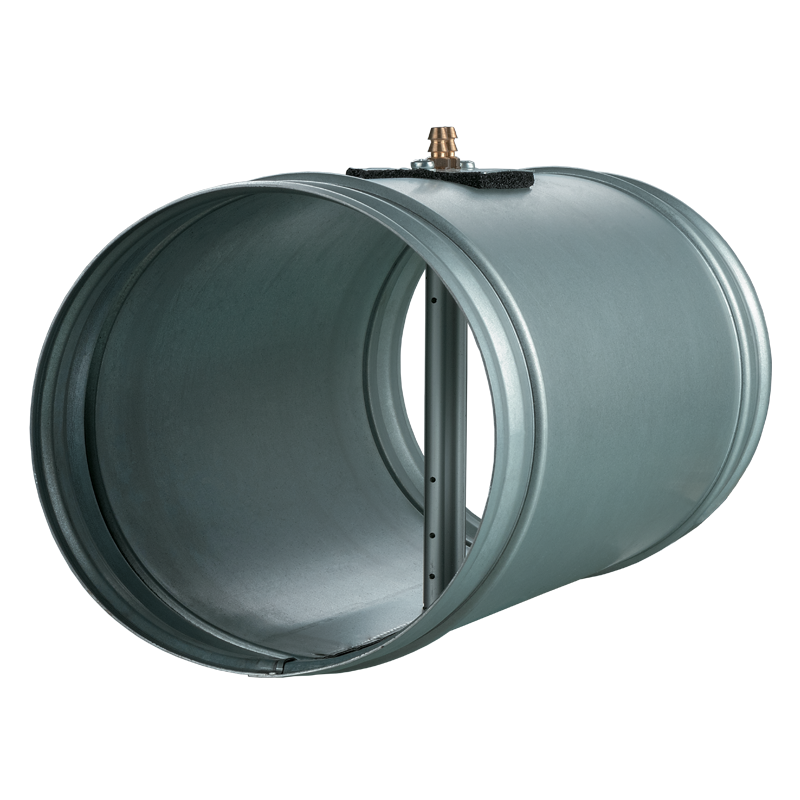

Зонд вимірювання витрати МВП / Модуль вимірювання витрати МВП

Версія для друку Зберегти в PDF

Зонди ЗВП призначені для вимірювання витрати повітря у повітропроводі.

Продукти серії

ВЕНТС ЗВП 80

ВЕНТС ЗВП 100

ВЕНТС ЗВП 125

ВЕНТС ЗВП 150

ВЕНТС ЗВП 160

ВЕНТС ЗВП 200

ВЕНТС ЗВП 250

ВЕНТС ЗВП 315

ВЕНТС ЗВП 355

ВЕНТС ЗВП 400

ВЕНТС ЗВП 450

ВЕНТС ЗВП 500

ВЕНТС ЗВП 560

ВЕНТС ЗВП 630

ВЕНТС МВП 100

ВЕНТС МВП 125

ВЕНТС МВП 150

ВЕНТС МВП 200

ВЕНТС МВП 250

ВЕНТС МВП 315

ВЕНТС МВП 355

ВЕНТС МВП 400

ВЕНТС МВП 450

ВЕНТС МВП 500

ВЕНТС МВП 560

ВЕНТС МВП 630

Опис
Модифікації
Завантаження
Визначення продуктивності повітропроводу / швидкості повітря всередині повітропроводу

Опис

ЗАСТОСУВАННЯ
Зонди ЗВП призначені для вимірювання витрати повітря у повітропроводі.	Зонди працюють за принципом трубки Піто: вимірюють значення повного та статичного тиску, що дозволяє вирахувати витрату повітря.
КОНСТРУКЦІЯ
Спеціальний профіль зонда нівелює вплив зворотних завихрень, які можуть впливати на вимірювання статичного тиску. Точно розрахована кількість та розташування сопл дає максимально можливу точність вимірювання – 98 % уже за 1 м/с.	Проста конструкція дозволяє легко встановлювати зонди самостійно. Ущільнене посадкове місце виключає витоки повітря.

Модифікації

Найменування модифікації

ЗВП 630

МВП 630

МВП 560

МВП 500

МВП 450

МВП 400

МВП 355

МВП 315

МВП 250

МВП 200

МВП 150

МВП 125

МВП 100

ЗВП 80

ЗВП 560

ЗВП 500

ЗВП 450

ЗВП 355

ЗВП 315

ЗВП 250

ЗВП 200

ЗВП 160

ЗВП 150

ЗВП 125

ЗВП 100

Завантаження

Визначення продуктивності повітропроводу / швидкості повітря всередині повітропроводу

Робота зондів ЗВП побудована на принципі трубки Піто. На одній із поверхонь зонда вимірюється повний тиск Р_повний; на протилежному боці – статичний тиск Р_стат. Різниця між цими тисками становить динамічний тиск Р_дин, який виражається такою формулою:

P_дин. = ½ x ρ x v², де

Pдин. = динамічний тиск у Па;

ρ – щільність газу (повітря) в кг/м³;

v – швидкість у м/с.

Об’єм повітря можна визначити за такою формулою:

Q = KV x √dP, де

Q – об’єм повітря у л/с;

KV – значення KV;

dP – різниця тисків, що вимірюється зондом ЗВП у Па.

Визначення продуктивності повітропроводу

Визначення швидкості повітря всередині повітропроводу
