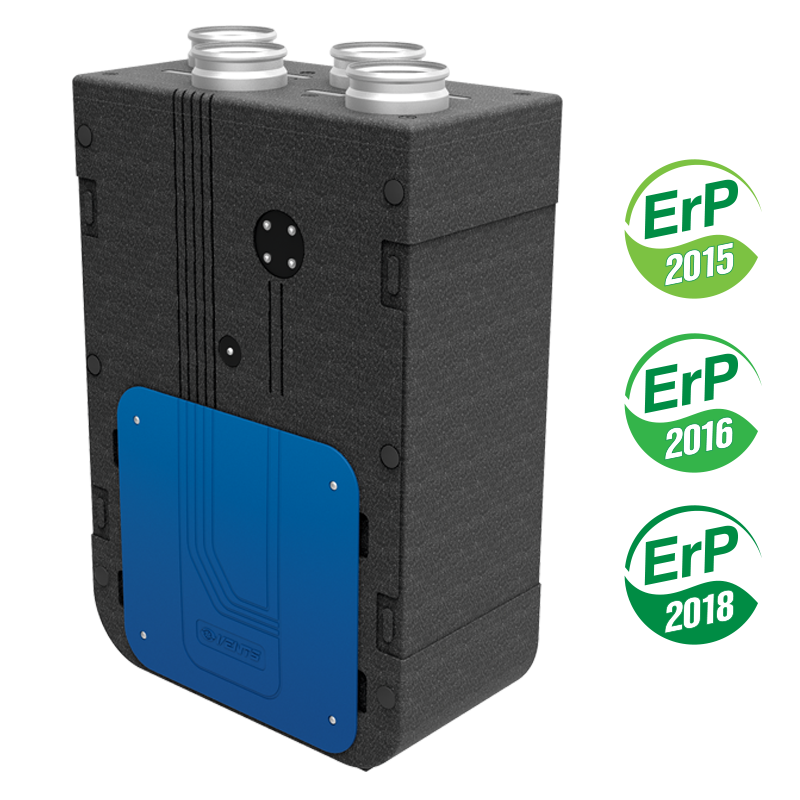

Приточно-вытяжные установки с рекуперацией тепла серии ВЕНТС ВУТ/ВУЭ 270 B5Б ЕС

Приточно-вытяжные установки производительностью до 300 м³/ч в звуко- и теплоизолированном корпусе. Эффективность рекуперации – до 98 %

Особенности модели

Товары серии

ВЕНТС ВУТ 270 B5Б ЕСВЕНТС ВУЭ 270 B5Б ЕС

ВЕНТС ВУТ 270 B5Б ЕС

ВЕНТС ВУЭ 270 B5Б ЕС

ВЕНТС ВУТ 270 B5Б ЕСВЕНТС ВУЭ 270 B5Б ЕС

3D-модель

Галерея

Описание
Модификации
Загрузки
Условное обозначение
Видео
Аксессуары

Описание

ОПИСАНИЕ

Воздухообрабатывающие установки представляют собой полностью завершенные вентиляционные агрегаты с рекуперацией тепла и обеспечивают фильтрацию воздуха, подачу свежего воздуха и удаление загрязненного.
Тепло, содержащееся в вытяжном воздухе, используется для нагрева приточного воздуха в высокоэффективном пластинчатом рекуператоре.

Установки предназначены для использования в качестве энергоэффективного решения для вентиляции и отопления частных домов и квартир и совместимы с воздуховодами круглого сечения диаметром 125 мм.

ФИЛЬТР

Потоки приточного и вытяжного воздуха проходят очистку в панельных фильтрах класса G4, а в качестве дополнительного оборудования также доступен сменный фильтр класса F8.

КОРПУС

Изготовлен из вспененного полипропилена (EPP), который имеет высокие тепло- и звукоизоляционные свойства, толщина панелей – 15-26 мм.

ВЕНТИЛЯТОРЫ

Используются высокоэффективные электронно-коммутируемые (ЕС) двигатели с внешним ротором, оборудованные центробежным рабочим колесом с назад загнутыми лопатками.
Такие двигатели являются на сегодняшний день наиболее передовым решением в области энергосбережения.

ЕС-двигатели характеризуются высокой производительностью и оптимальным управлением во всем диапазоне скоростей вращения.
Несомненным преимуществом электронно-коммутируемого двигателя является высокий КПД (до 90 %).

РЕКУПЕРАТОР

Установки ВУТ 270 B5Б ЕС оборудованы противоточным рекуператором, выполненным из полистирола.
В холодный период года тепло вытяжного воздуха передается приточному воздуху, что снижает потери тепла за счет вентиляции.
При этом возможно образование конденсата, который собирается в специальном поддоне и отводится в канализацию.
В теплый период года тепло уличного воздуха передается вытяжному воздуху.
Таким образом, приточный воздух попадает в помещение более прохладным, что снижает нагрузку на кондиционер.

Установки ВУЭ 270 B5Б ЕС оборудованы противоточным энтальпийным рекуператором.
В холодный период года тепло и влага вытяжного воздуха передаются приточному воздуху сквозь энтальпийный рекуператор, что снижает потери тепла за счет вентиляции.
В теплый период года тепло и влага уличного воздуха передаются сквозь энтальпийный рекуператор вытяжному воздуху.
Таким образом, приточный воздух попадает в помещение более прохладным и сухим, что существенно снижает нагрузку на кондиционер.

БАЙПАС

Установки ВУТ/ВУЭ 270 В5Б ЕС оснащены байпасом для летнего проветривания (охлаждение помещения за счет прохладного воздуха с улицы).

АВТОМАТИКА

Установки ВУТ/ВУЭ 270 В5Б ЕС А21 оснащены системой автоматики.
А21 контроллер дает возможность интегрировать установку к системе Умный дом или BMS (Building Management Systems).
Дистанционная панель управления в комплект не входит (приобретается отдельно).
Для управления установкой через Wi-Fi необходимо скачать мобильное приложение VENTS AHU.
Установки ВУТ/ВУЭ 270 В5Б ЕС А14 оснащены встроенной системой автоматики и настенной сенсорной панелью управления А14 с LED-индикацией.

ЗАЩИТА ОТ ОБМЕРЗАНИЯ

МОНТАЖ

В установках ВУТ/ВУЭ 270 В5Б ЕС А14 защита от обмерзания осуществляется остановкой приточного вентилятора.
В установках ВУТ/ВУЭ 270 В5Б ЕС А21 есть возможность подключить нагреватель преднагрева для защиты установки от обмерзания.

Установки предназначены для настенного и напольного монтажа.
Доступ для обслуживания установок и фильтров возможен с правой и левой стороны.

УПРАВЛЕНИЕ И АВТОМАТИКА

Функции	A21	A14
Управление с помощью дистанционной панели проводной	Опция (А22)	А14
Управление с помощью дистанционной LCD-панели проводной	Опция (А25)	-
Управление с помощью дистанционной панели беспроводной	Опция (А22 Wi-Fi)	-
BMS	RS-485 Wi-Fi Ethernet MODBUS (RTU, TCP)	-
Сервис Vents Cloud Server	+	-
Управление по мобильному приложению через Wi-Fi	+	-
Переключение скорости	+	+
Индикация замены фильтров	По таймеру фильтра	По таймеру фильтра
Индикация замены фильтров	По прессостату загрязненности	-
Индикация аварии	Полное описание аварии в мобильном приложении	LED-индикация о наличии аварии
Работа по недельному расписанию	+	-
Байпас	Автоматический	-
Байпас	Ручной	Ручной
Таймер	+	-
Режим Boost	+	-
Режим Камин	+	-
Защита от обмерзания	С помощью циклических остановок приточного вентилятора	С помощью циклических остановок приточного вентилятора
Защита от обмерзания	С помощью преднагрева (опция)	-
Подключение догрева	Опция	-
Подключение охладителя	Опция	-
Контроль минимальной температуры приточного воздуха	+	-
Контроль влажности	Опция	Опция
Контроль CO₂	Опция	Опция
Контроль VOC	Опция	-
Контроль PM2.5	Опция	-
Подключение датчика пожарной сигнализации	Опция	Опция
* Опция. Функционал доступен при установке соответствующего аксессуара.

КОНСТРУКЦИЯ УСТАНОВКИ

ВАРИАНТ ПРИМЕНЕНИЯ

Модификации

Наименование модификации

ВУТ 270 B5Б ЕС

ВУЭ 270 B5Б ЕС

Загрузки

Условное обозначение

Серия	Номинальная производительность, м³/ч	Особенности монтажа	Исполнение корпуса	Байпас	Тип двигателя	Управление
ВУТ: вентиляция с рекуперацией тепла ВУЭ: вентиляция с рекуперацией энергии	270	В: вертикальный	5: вспененный полипропилен (EPP)	Б: с байпасом	ЕС: синхронный двигатель с электронным управлением	A14 А21

Видео

Аксессуары

Тип	Панельный фильтр G4	Панельный фильтр F8	Панель управления LCD	Панель управления	Панель управления с Wi-Fi	Внутренний датчик влажности	Датчик CO₂ с индикацией	Датчик CO₂	Датчик влажности

ВУТ 270 В5Б ЕС A21	СФ 264x182x18 G4	СФ 264x182x18 F8	А25	А22	А22 Wi-Fi	HV2	CO2-1	CO2-2	HR-S
ВУЭ 270 В5Б ЕС A21
ВУТ 270 В5Б ЕС A14			–	–	–
ВУЭ 270 В5Б ЕС A14

Тип	Датчик VOC (0-10 В)	Датчик CO₂ (0-10 В)	Датчик влажности (0-10 В)	Электронагреватель догрева	Электронагреватель преднагрева	Сифон гидравлический	Воздушный клапан	Электропривод

ВУТ 270 В5Б ЕС A21	DPWQ 30600	DPWQ 40200	DPWС 11200	НКД 125	НКП 125	СГ-32	КРВ 125	LF230
ВУЭ 270 В5Б ЕС A21						–
ВУТ 270 В5Б ЕС A14	–	–	–	–	–	СГ-32
ВУЭ 270 В5Б ЕС A14						–
