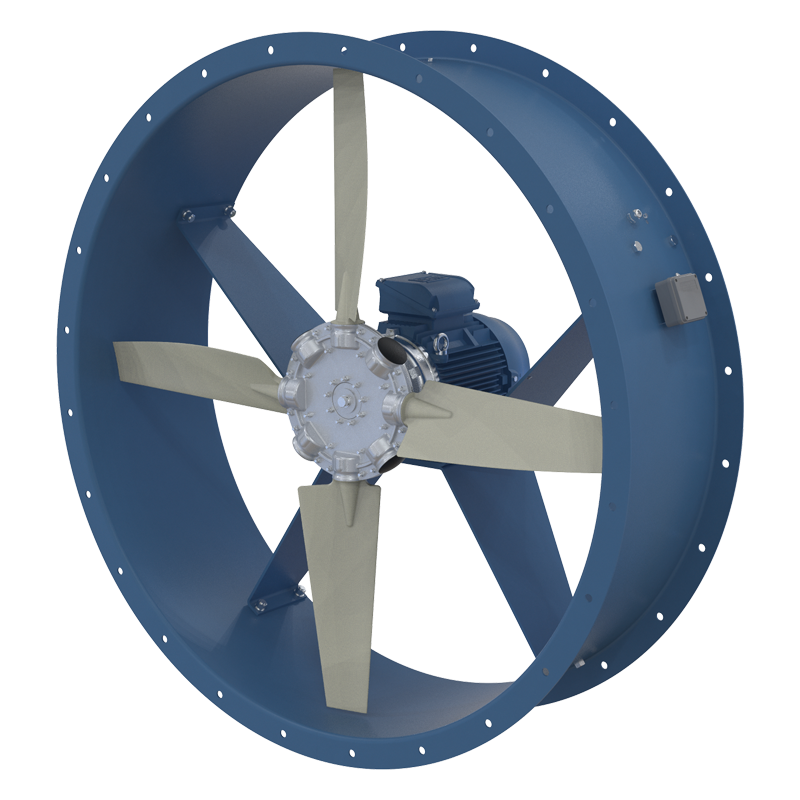

ВЕНТС ВПВО/ВДО 1400 и 1600 мм

• Для подпора воздуха и создания избыточного давления в лестничных клетках, тамбур-шлюзах, шахтах лифтов, для предотвращения проникновения дыма и обеспечения защиты людей на путях эвакуации от воздействия опасных факторов пожара, а также создания возможности проведения работ по борьбе с пожаром.
• Для удаления возникающего при пожаре дыма и одновременно отвода тепла за пределы помещения и/или здания.
• Для работы в системах общеобменной вентиляции производственных, общественных, жилых зданий и тоннелей.
• Вентиляторы рассчитаны на непрерывную работу при температуре окружающего воздуха от -60 до 50 °С (в зависимости от климатического исполнения, см. систему наименования). Вентиляторы дымоудаления способны функционировать при температуре 300 °С или 400 °С не менее 2 часов.
• Вентиляторы с классом огнестойкости 200 °С/2 часа могут быть изготовлены по отдельному заказу.

• Металлический корпус вентилятора с выкатанными фланцами обеспечивает высокую жесткость и минимальные зазоры между корпусом и лопатками. На корпусе вентилятора предусмотрен ревизионный люк. Все элементы корпуса покрыты порошковой краской для защиты от внешних воздействий. Корпус вентилятора может быть оцинкован методом горячего цинкования по отдельному запросу. Вентилятор может быть изготовлен как в стандартном, так и в укороченном корпусе.

• Вентиляторы оснащены трехфазными (400 В, 50 или 60 Гц) односкоростными или двухскоростными электродвигателями с классом энергоэффективности IE3 по запросу.
• Класс защиты двигателя – IP55.
• Мощности применяемых электродвигателей:
  • 4-полюсные – до 132 кВт, для вентиляторов 1600-ого типоразмера – 50 Гц.
  • 6-полюсные – до 90 кВт, для вентиляторов 1600-ого типоразмера – 60 Гц.

• Лопатки аэродинамической формы обеспечивают высокую эффективность вентилятора (КПД) при низком уровне шума. Крыльчатка динамически сбалансирована. Небольшая масса и низкий момент инерции рабочего колеса способствуют быстрому запуску вентилятора. Лопатки вентилятора могут быть изготовлены из:
  • ПАГ – укрепленного стекловолокном полиамида для вентиляторов подпора воздуха;
  • АЛ – литого под давлением алюминия для вентиляторов подпора воздуха и дымоудаления.
  • СТ – стали для вентиляторов дымоудаления.
• Для вентиляторов дымоудаления используются только крыльчатки из литого под давлением алюминия или стали, способные работать согласно выбранному классу огнестойкости изделия.
• Материал лопаток необходимо указывать в заказе вентилятора.

• Вентилятор устанавливается на любую ровную поверхность или непосредственно в вентиляционный канал. Возможна установка вентилятора в горизонтальном или вертикальном положении. При монтаже вентилятора в воздушном канале соединение с воздуховодами осуществляется с помощью фланцев. Для напольного, настенного или потолочного монтажа вентилятора применяются опоры О-ВО (не входят в комплект поставки, приобретаются отдельно). Могут устанавливаться на кровлях зданий для обеспечения прямой подачи наружного воздуха в лестничные зоны.

Монтаж при отсутствии вентиляционной сети перед вентилятором:

• При отсутствии сети воздуховодов перед осевым вентилятором необходимо обязательно устанавливать входной конус ВК-ВО для улучшения аэродинамических параметров воздушного потока.

 Монтаж вентилятора в сети воздуховодов:

• Для обеспечения равномерного потока перед вентилятором рекомендуется устанавливать прямолинейный воздуховод с площадью поперечного сечения, равной площади поперечного сечения вентилятора.
• Длина этого участка должна составлять 3 ÷ 4 D (D – внутренний диаметр вентилятора).
• Длина прямолинейного участка за вентилятором должна составлять 1,5 ÷ 2 D.
• Уменьшение рекомендуемых значений длин воздуховодов приводит к снижению создаваемого вентилятором давления и производительности.
• Для снижения вибрации и шума рекомендуется применять гибкие вставки ВВГФ.

 Монтаж при отсутствии вентиляционной сети после вентилятора:

• Если осевой вентилятор является конечным устройством в вентиляционной системе (при отсутствии сети воздуховодов после вентилятора), необходимо устанавливать диффузор для снижения скорости и динамического давления вентилятора.
• За счет снижения скорости выброса воздуха в окружающее пространство существенно снижаются потери «на удар» (пропорционально квадрату уменьшения скорости).
• Не рекомендуется располагать после вентилятора конфузор.

Монтаж вблизи поворотных участков:

• При необходимости монтажа вентилятора непосредственно после поворотного участка (колена) рекомендуется использовать поворотный участок с большим радиусом закругления или системой направляющих лопаток внутри него.

Монтаж при переходе с одного диаметра на другой:

• При переходе с меньшего диаметра на больший следует использовать переходной диффузор, в котором величина угла раскрытия не должна превышать 12°.

Монтаж в загроможденном пространстве:

• Для обеспечения нормальной работы вентилятора в стесненных условиях помещения необходимо обеспечить достаточную удаленность входного и выходного фланцев от пола, стен, громоздкого оборудования и преград.
