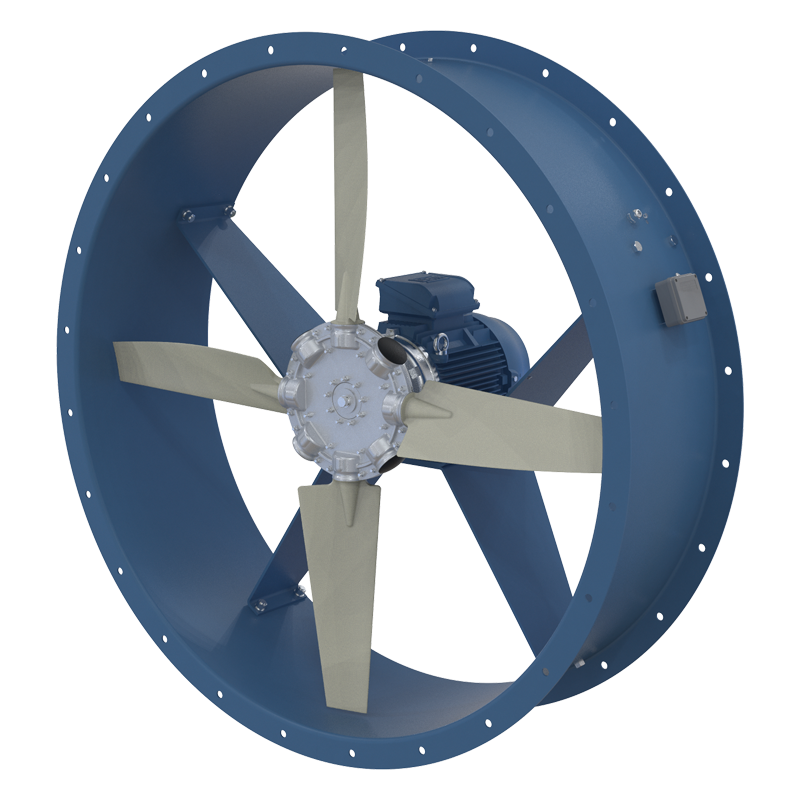

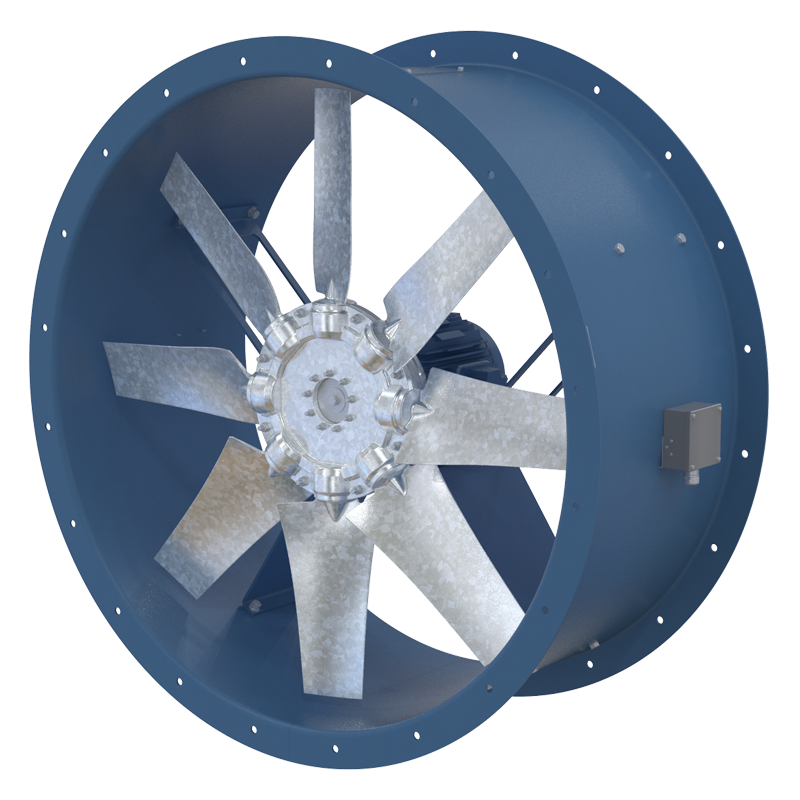

ВЕНТС ВПВО/ВДО 1400 та 1600 мм

ВЕНТС ВПВО/ВДО 1400 та 1600 мм
Осьові вентилятори підпирання повітря та димовидалення.
Типорозміри 1400 та 1600 мм.
Особливості моделі
  • Вентилятор для круглих каналів
  • Осьовий вентилятор
  • Вентиляція димовидалення
  • Опис
  • Завантаження
Опис
Опис
ЗАСТОСУВАННЯ
  • Для підпирання повітря та створення надлишкового тиску до сходових кліток, тамбур-шлюзів та шахт ліфтів, що дозволяє запобігти проникненню диму до цих приміщень, забезпечує захист людей на шляху евакуації від впливу небезпечних факторів пожежі, а також створює можливість проведення робіт із боротьби з пожежею.
  • Для видалення диму, який виникає під час пожежі, та для одночасного відведення тепла за межі приміщення та/або будівлі.
  • Для роботи у системах загальнообмінної вентиляції виробничих, громадських, житлових будівель та тунелів.
  • Вентилятори розраховані на безперервну роботу за температури навколишнього повітря від -60 до 50 °С (залежно від кліматичного виконання, див. систему найменування).
  • Вентилятори димовидалення здатні функціонувати за температури 300 °С або 400 °С не менше 2 годин.
  • Вентилятори з класом вогнестійкості 200 °С/2 години можуть бути виготовлені на замовлення.
КОНСТРУКЦІЯ
  • Металевий корпус вентилятора з викачаними фланцями забезпечує високу жорсткість та мінімальні проміжки між корпусом та лопатями.
  • На корпусі вентилятора передбачено ревізійний люк.
  • Усі елементи корпусу вкриті порошковою фарбою для захисту від зовнішніх впливів.
  • Корпус вентилятора може бути оцинкований методом гарячого цинкування за окремим запитом.
  • Вентилятор може бути виготовлений як у стандартному, так і у вкороченому корпусі.
ДВИГУН
  • Вентилятори оснащені трифазними (400 В, 50 або 60 Гц) одношвидкісними або двошвидкісними електродвигунами з класом енергоефективності IE3 за запитом.
  • Клас захисту двигуна – IP55.
  • Потужності електродвигунів, що застосовуються:
    • 4-полюсні – до 132 кВт, для вентиляторів 1600-го типорозміру – 50 Гц.
    • 6-полюсні – до 90 кВт, для вентиляторів 1600-го типорозміру – 60 Гц.


Продуктивнiсть вентиляторів



50 Гц:
4 полюси – до 294 000 м³/год
6 полюсів – до 236 000 м³/год

60 Гц:
6 полюсів – до 256 000 м³/год
8 полюсів – до 218 000 м³/год

Кількість полюсів:
4, 6, 8, 4/6, 4/8

Потужність двигунів

50 Гц:
4 полюси – до 132 кВт
6 полюсів – до 75 кВт
8 полюсів – до 55 кВт



60 Гц:
6 полюсів – до 90 кВт
8 полюсів – до 75 кВт



КРИЛЬЧАТКА
  • Лопатки аеродинамічної форми забезпечують високу ефективність вентилятора (ККД) за низького рівня шуму. Крильчатка динамічно збалансована. Невелика маса та низький момент інерції робочого колеса сприяють швидкому запуску вентилятора.
  • Лопатки вентилятора можуть бути виготовлені з:
    • ПАГ – зміцненого скловолокном поліаміду для вентиляторів підпирання повітря;
    • АЛ – литого під тиском алюмінію для вентиляторів підпирання повітря та димовидалення;
    • СТ – сталі для вентиляторів димовидалення.
  • Для вентиляторів димовидалення використовуються тільки крильчатки з литого під тиском алюмінію або сталі, здатні працювати відповідно до обраного класу вогнестійкості виробу. Матеріал лопаток необхідно вказувати під час замовлення вентилятора.
МОНТАЖ
  • Вентилятор встановлюється на будь-яку рівну поверхню або безпосередньо у вентиляційний канал.
  • Можливе встановлення вентилятора у горизонтальному або вертикальному положенні. Під час монтажу вентилятора у повітряному каналі з'єднання з повітропроводами здійснюється за допомогою фланців.
  • Для підлогового, настінного або стельового монтажу вентилятора застосовуються опори О-ВО (не входять до комплекту постачання, замовляються окремо).
  • Можуть встановлюватися на дахах будівель для забезпечення прямого подавання зовнішнього повітря у сходові зони.

Монтаж за умови відсутності вентиляційної мережі перед вентилятором

  • У разі відсутності мережі повітропроводів перед осьовим вентилятором необхідно обов'язково встановлювати вхідний конус ВК-ВО для покращення аеродинамічних параметрів повітряного потоку.

Монтаж вентилятора у мережі повітропроводів

  • Для забезпечення рівномірного потоку повітря перед вентилятором рекомендовано встановлювати прямолінійний повітропровід із площею поперечного перерізу, яка дорівнює площі поперечного перерізу вентилятора.
  • Довжина цієї ділянки повинна складати 3 ÷ 4 D (D – внутрішній діаметр вентилятора).
  • Довжина прямолінійної ділянки після вентилятора повинна складати 1.5 ÷ 2 D.
  • Зменшення рекомендованих значень довжин повітропроводів призводить до зменшення тиску, який створюється вентилятором, а також продуктивності.
  • Для зменшення вібрації та шуму рекомендовано застосовувати гнучкі вставки
  •  ВВГФ-ВО.

Монтаж за умови відсутності вентиляційної мережі після вентилятора

  • Якщо осьовий вентилятор є кінцевим пристроєм у вентиляційній системі (за умови відсутності мережі повітропроводів після вентилятора), необхідно встановлювати дифузор для зменшення швидкості та динамічного тиску вентилятора.
  • За рахунок зменшення швидкості викиду повітря у навколишній простір суттєво зменшуються втрати "на удар" (пропорційно до квадрата зменшення швидкості).
  • Не рекомендується розташовувати після вентилятора конфузор.

Монтаж поблизу поворотних ділянок

  • У разі необхідності монтажу вентилятора безпосередньо після поворотної ділянки (коліна) рекомендовано використовувати поворотну ділянку з великим радіусом заокруглення або системою направних лопаток усередині неї.

Монтаж при переході з одного діаметра на інший

  • При переході з меншого діаметра на більший необхідно використовувати перехідний дифузор, у якому величина кута розкривання не повинна перевищувати 12°.

Монтаж у захаращеному просторі

  • Для забезпечення нормальної роботи вентилятора в умовах обмеженого простору приміщення необхідно забезпечити достатню віддаленість вхідного та вихідного фланців від підлоги, стін, громіздкого обладнання та перешкод.

КОМПЛЕКСНІ РІШЕННЯ ДЛЯ ОСЬОВИХ ВЕНТИЛЯТОРІВ
ПРИКЛАДИ МОНТАЖУ ОСЬОВИХ ВЕНТИЛЯТОРІВ НА ДАХУ
