ANWENDUNG
- Zur Überdruckhaltung von Luft und zur Erzeugung des Überdrucks in Treppenhäusern, Schleusen und Aufzugsschächten, um die Rauchausbreitung zu verhindern und den Schutz von Personen auf den Fluchtwegen vor den Auswirkungen gefährlicher Brandfaktoren zu gewährleisten sowie die Möglichkeit der Brandbekämpfung zu schaffen.
- Zur Entfernung des Rauches während eines Brandes und gleichzeitig zur Entfernung der Wärme außerhalb des Raums und/oder Gebäudes.
- In allgemeinen Lüftungssysteme für Industrie-, öffentliche und Wohngebäude.
- Die Ventilatoren sind für den Dauerbetrieb bei einer Umgebungstemperatur von -60 °C bis +50 °C ausgelegt (je nach Klimaklasse, siehe Bezeichnungsschlüssel) ausgelegt.
- Die Ventilatoren können 2 Stunden bei einer Temperatur von +300 °C oder +400 °C betrieben werden.
- Die Ventilatoren mit einer Feuerwiderstandsklasse von 200 °C/2 Stunden können auf Anfrage hergestellt werden.
AUFBAU
- Das Metallgehäuse des Ventilators mit ausgerollten Flanschen bietet eine hohe Steifigkeit und minimale Abstände zwischen dem Gehäuse und den Schaufeln.
- Eine Zugangstür ist am Ventilatorgehäuse vorgesehen.
- Alle Komponenten des Gehäuses sind zum Schutz vor Umweltrisiken pulverbeschichtet.
- Das Ventilatorgehäuse kann auf Anfrage feuerverzinkt werden.
- Der Ventilator kann sowohl mit einem Standardgehäuse als auch mit einem verkürzten Gehäuse ausgestattet werden.
MOTOR
- Die Ventilatoren sind auf Anfrage mit dreiphasigen (400 V, 50 oder 60 Hz) einstufigen oder zweistufigen Elektromotoren der Energieeffizienzklasse IE3 ausgestattet.
- Schutzart des Motors: IP55.
- Leistung der angelegten Elektromotoren:
- 4-polige: bis zu 132 kW, für Ventilatorgröße 1600: 50 Hz.
- 6-polige: bis zu 90 kW, für Ventilatorgröße 1600: 60 Hz.
|
|
Förderleistung der Ventilatoren
50 Hz: 4 Pole: bis zu 294 000 m³/h 6 Pole: bis zu 236 000 m³/h
60 Hz: 6 Pole: bis zu 256 000 m³/h 8 Pole: bis zu 218 000 m³/h
Polzahl: 4, 6, 8, 4/6, 4/8
|
Motorleistung
50 Hz: 4 Pole: bis zu 132 kW 6 Pole: bis zu 75 kW 8 Pole: bis zu 55 kW
60 Hz: 6 Pole: bis zu 90 kW 8 Pole: bis zu 75 kW
|
|
|
|
|
|
|
LAUFRAD
- Aerodynamische Laufradschaufeln sorgen für einen hohen Wirkungsgrad des Ventilators (KPD) bei niedrigem Geräuschpegel.
- Das Laufrad ist dynamisch ausgewuchtet.
- Das geringe Gewicht und Massenträgheitsmoment des Laufrades tragen zum schnellen Start des Ventilators bei.

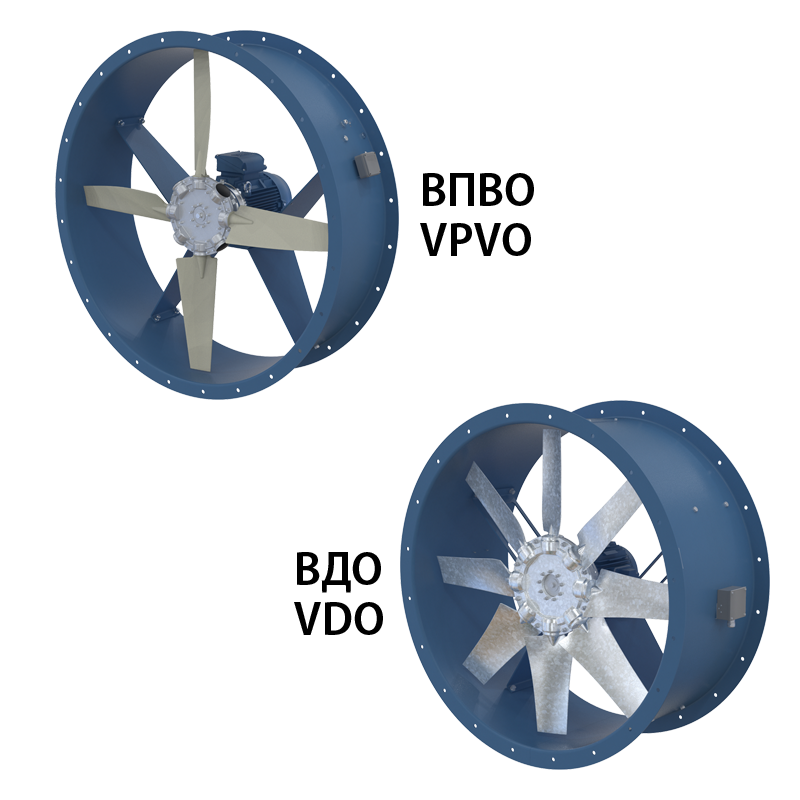

- Die Laufradschaufeln des Ventilators können aus folgenden Materialien hergestellt werden:

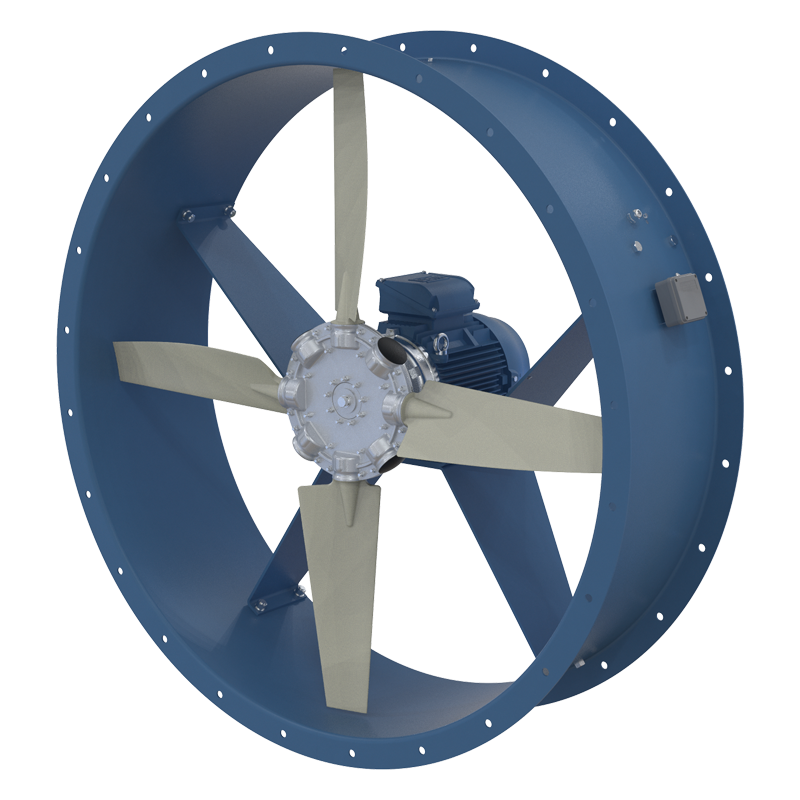

- PAG: glasfaserverstärktes Polyamid für Überdruckventilatoren,
- AL: Aluminiumdruckguss für Überdruck- und Entrauchungsventilatoren,

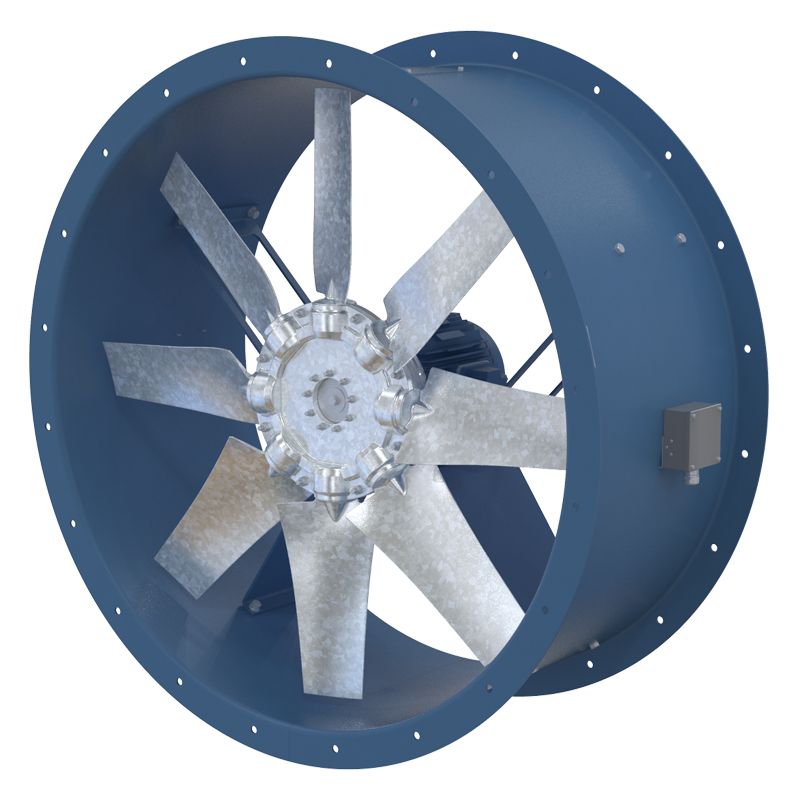

- ST: Stahl für Entrauchungsventilatoren.
- Für Entrauchungsventilatoren werden nur Laufräder aus Aluminiumdruckguss oder Stahl verwendet, die gemäß der ausgewählten Feuerwiderstandsklasse des Geräts betrieben werden können.
- Bitte bestätigen Sie das Material der Laufradschaufeln bei Ihrer Bestellung.
MONTAGE
- Der Ventilator wird auf jeder ebenen Oberfläche oder direkt in einem Lüftungsrohr montiert.
- Der Ventilator ist für eine horizontale oder vertikale Montage geeignet.
- Bei der Montage des Ventilators in einem Lüftungsrohr erfolgt die Verbindung zu den Lüftungsrohren mittels Flanschen.
- Für die Boden-, Wand- oder Deckenmontage des Ventilators sind die Halterungen O-VO verwendet (im Lieferumfang nicht erhalten, separat verfügbar).
- Die Geräte sind auch für die Montage auf Dächern geeignet, um die Treppenbereiche direkt mit Außenluft zu versorgen.
|
Montage in Abwesenheit des Kanalsystems vor dem Ventilator
- In Abwesenheit eines Kanalsystems vor dem Axialventilator es notwendig, den Eingangskonus VK-VO zu montieren, um die aerodynamischen Parameter des Luftstroms zu verbessern.
|
Montage des Ventilators in Kanalsysteme
- Um einen gleichmäßigen Luftstrom des Ventilators zu gewährleisten, wird es empfohlen, ein gerades Lüftungsrohr mit einer Querschnittsfläche zu montieren, die der Querschnittsfläche des Ventilators entspricht.
- Die Länge dieses Abschnitts muss 3 ÷ 4 D (D - Innendurchmesser des Ventilators) betragen.
- Die Länge des geraden Abschnitts hinter dem Ventilator muss 1,5 ÷ 2 D betragen.
- Die Reduzierung der empfohlenen Länge der Lüftungsrohre reduziert den Druck und die Förderleistung des Ventilators.
- Es wird empfohlen die flexible VVGF-Einsätze für Schwingungsdämpfung und Geräuschdämmung zu verwenden.
|
Montage in Abwesenheit des Kanalsystems nach dem Ventilator
- Wenn der Axialventilator das Endgerät im ist (in Abwesenheit eines Kanalsystems ein Diffusor montiert werden, um die Geschwindigkeit und den dynamischen Druck des Ventilators zu reduzieren.
- Durch Verringerung der Luftaustrittsgeschwindigkeit werden die "Stoß" Verluste signifikant reduziert (im Verhältnis zum Quadrat der Geschwindigkeitsabnahme).
- Es wird nicht empfohlen, den Konfusor nach dem Ventilator zu platzieren.
|
Montage im der Nähe der Wendebereiche
- Wenn es notwendig ist, den Ventilator direkt nach dem Wendebereich (Knie) zu montieren, werwenden Sie ein Wendebereich mit einem großen Biegeradius oder ein System der internen Leitschaufeln.
|
Montage im Übergang von einem Durchmesser zum anderen
Beim Übergang von einem kleineren zu einem größeren Durchmesser verwenden Sie ein Übergangsdiffusor, bei dem der Öffnungswinkel 12° nicht überschreiten muss.
|
Montage in vollgestellten Räumen
- Um den Normalbetrieb des Ventilators in engen Räumen zu gewährleisten, ist es notwendig, einen ausreichenden Abstand der Eingangs- und Ausgangsflanschen von dem Boden, Wänden, sperrigen Geräten und Hindernisse sicherzustellen.
|
