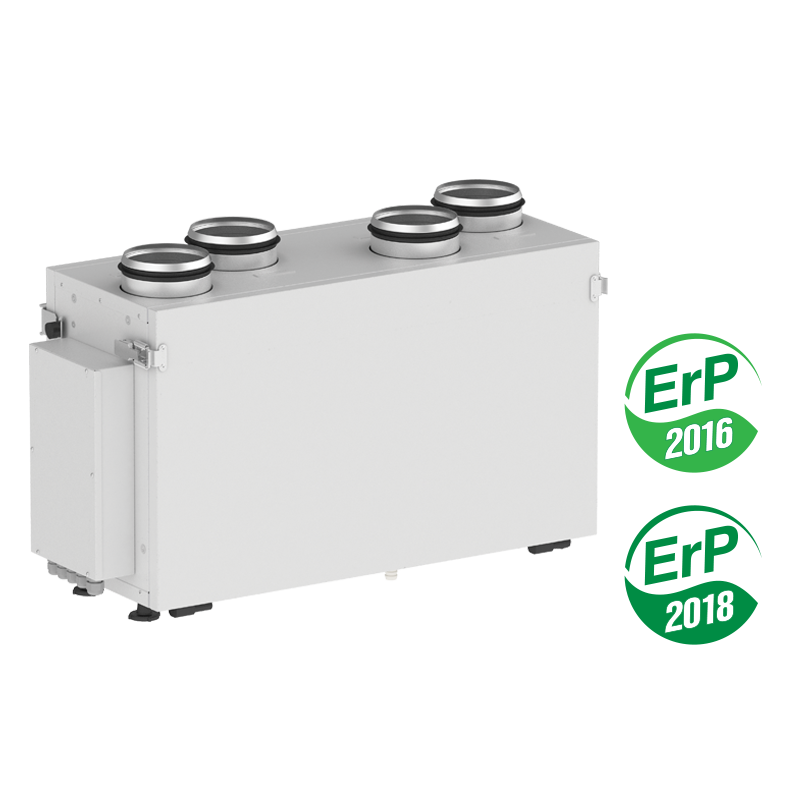

Приточно-вытяжные установки с рекуперацией тепла серии ВЕНТС ВУТ/ВУЭ В2 мини ЕС

Версия для печати Сохранить в PDF

Приточно-вытяжные установки производительностью до 300 м³/ч. Эффективность рекуперации до 79 %.

Особенности модели

Товары серии

ВЕНТС ВУТ 300 В2 мини ЕСВЕНТС ВУЭ 300 В2 мини ЕС

ВЕНТС ВУТ 300 В2 мини ЕС

ВЕНТС ВУЭ 300 В2 мини ЕС

ВЕНТС ВУТ 300 В2 мини ЕСВЕНТС ВУЭ 300 В2 мини ЕС

Описание
Модификации
Загрузки
Условное обозначение
Принадлежности

Описание

ОПИСАНИЕ
Воздухообрабатывающие установки представляют собой полностью законченные вентиляционные установки с утилизацией тепла и обеспечивают фильтрацию воздуха, подачу свежего воздуха и удаление загрязненного воздуха. Тепло, содержащееся в вытяжном воздухе, используется для нагрева приточного воздуха в высокоэффективном пластинчатом рекуператоре.	Установки предназначены для использования в энергоэффективных решениях для отопления частных домов и квартир и совместимы с воздуховодами круглого сечения Ø 125 мм.
КОРПУС
Корпус ВУТ/ВУЭ 300 В мини ЕС изготовлен из алюмоцинковой стали с внутренней тепло- и звукоизоляцией толщиной 20 мм из минеральной ваты. В установках ВУТ/ВУЭ 300 В мини ЕС корпус выполнен из стали с полимерным покрытием белого цвета.	Модель ВУТ/ВУЭ 300 В2 мини ЕС оборудована вертикальными выводами патрубков.
ВЕНТИЛЯТОРЫ
Вентиляторы оснащены высокоэффективными электроннокоммутируемыми (ЕС) двигателями с внешним ротором и загнутыми вперед лопатками – наиболее современным и энергоэффективным решением среди аналогов.	Помимо высокой производительности и регулировки скорости в полном диапазоне оборотов, ЕС-двигатели отличаются высоким КПД (до 90 %).
РЕКУПЕРАТОР
Установки ВУТ В2 мини ЕС оборудованы рекуператором перекрестного тока, выполненным из полистирола. В холодный период года тепло вытяжного воздуха передается приточному, что снижает потери тепла за счет вентиляции. При этом возможно образование конденсата, который собирается в специальном поддоне и отводится в канализацию. В теплый период года тепло уличного воздуха передается вытяжному воздуху. Таким образом приточный воздух попадает в помещение более прохладным, что снижает нагрузку на кондиционер.	Установки ВУЭ В2 мини ЕС оборудованы рекуператором перекрестного тока, выполненным из полимеризованной целлюлозы. В холодный период года тепло и влага вытяжного воздуха передаются приточному сквозь энтальпийную мембрану, что снижает потери тепла за счет вентиляции. В теплый период года тепло и влага уличного воздуха передается сквозь энтальпийную мембрану вытяжному воздуху. Таким образом приточный воздух попадает в помещение более прохладным и сухим, что существенно снижает нагрузку на кондиционер.
ФИЛЬТР
Для фильтрации приточного воздуха в установке имеется два встроенных фильтра со степенью очистки G4 и F8. Очистка вытяжного воздуха осуществляется встроенным фильтром со степенью очистки G4.
УПРАВЛЕНИЕ И АВТОМАТИКА
Установка ВУТ/ВУЭ 300 В2 мини EC А2 оборудована регулятором скорости А2 (Р-1/010). Управление установкой в данном случае осуществляется с помощью сигнала 0-10 В.	Установка ВУТ/ВУЭ 300 В2 мини EC А14 оснащена панелью дистанционного управления А14 с сенсорными кнопками и LED-индикацией.
Защита от обмерзания посредством остановки приточного вентилятора работает по следующему принципу: при выявлении опасности обмерзания согласно сигналу датчика температуры приточный вентилятор выключается на время, достаточное для оттаивания рекуператора за счет температуры вытяжного воздуха.	Когда опасность обмерзания миновала, установка возвращается к стандартному режиму работы.
МОНТАЖ
Установки можно крепить к стене и монтировать на полу с помощью монтажных кронштейнов. При монтаже необходимо обеспечить доступ к сервисной панели для замены фильтров и обслуживания.	Универсальный корпус обеспечивает как левосторонний, так и правосторонний монтаж. Для этого необходимо поменять местами сервисную и заднюю панели.

Модификации

Наименование модификации

ВУТ 300 В2 мини ЕС

ВУЭ 300 В2 мини ЕС

Загрузки

Условное обозначение

Серия	Номинальная производительность, м³/ч	Тип монтажа	Тип корпуса	Тип	Тип двигателя	Цвет корпуса	Панель управления
ВУТ: вентиляция с утилизацией тепла ВУЭ: вентиляция с утилизацией энергии	300	В: вертикальный монтаж	2: изоляция 20 мм	мини	ЕС: синхронный двигатель с электронным управлением	_: алюмоцинк Белый: окрашенный в белый цвет	А2: регулятор скорости А14: сенсорная панель с LED-индикацией

Принадлежности

Тип	Кассетный фильтр G4	Кассетный фильтр F8	Внутренний датчик влажности (0-10 В)	Внешний датчик CO₂ с индикацией	Внешний датчик CO₂	Внешний датчик влажности	Кухонная вытяжка

ВУT 300 В2 мини EC A2	СФ 240x184x40 G4	СФ 240x184x40 F8	-	-	-	-	-
ВУЭ 300 В2 мини EC A2
ВУТ 300 В2 мини EC A14			HV-2	CO2-1	CO2-2	HR-S	KH-1
ВУЭ 300 В2 мини EC A14

Тип	Шумоглушители		Обратные клапаны	Воздушные заслонки	Хомуты	Сифон гидравлический	Электропривод

ВУT 300 В2 мини EC A2	СР 125	СРФ 125	КОМ 125	КРВ 125	Х 125	СГ-32	LF230
ВУЭ 300 В2 мини EC A2
ВУТ 300 В2 мини EC A14
ВУЭ 300 В2 мини EC A14
