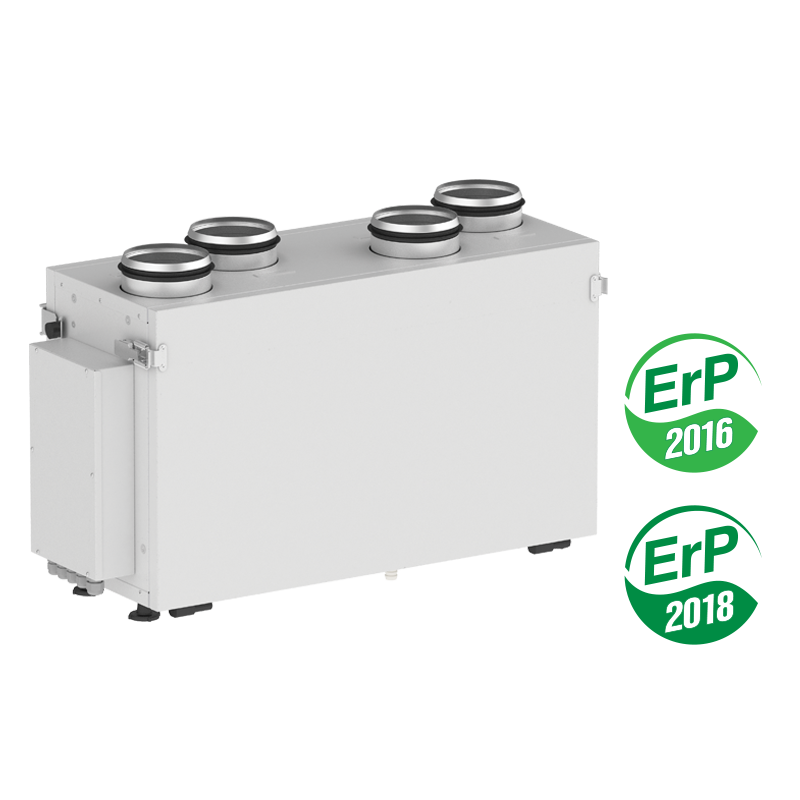

    VUT/VUE V2 mini EC-Serie Lüftungsanlagen mit Wärmerückgewinnung

    VUT/VUE V2 mini EC-Serie Lüftungsanlagen mit Wärmerückgewinnung
    VUT/VUE V2 mini EC-Serie Lüftungsanlagen mit Wärmerückgewinnung
    zoom
    DruckversionIm PDF Format speichern
    Lüftungsanlagen mit einer Förderleistung bis 300 m³/h. Effizienz der Wärmerückgewinnung bis 79 %.
    Modellmerkmale
    • Abluft- und Zuluft-Betriebsarten
    • ЕС-Motor
    • Lüftungsanlagen mit Wärmerückgewinnung
    Serien von Produkten
    VENTS VUT 300 V2 mini EC
    VENTS VUT 300 V2 mini EC
    VENTS VUE 300 V2 mini EC
    VENTS VUE 300 V2 mini EC
    • Beschreibung
    • Modifikationen
    • Downloads
    • Bezeichnungsschlüssel
    • Zubehör
    Beschreibung
    Beschreibung
    BESCHREIBUNG
    • Die Lüftungsanlagen sind die vollständigen betriebsbereiten Lüftungsgeräte mit Wärmerückgewinnung für Luftfilterung, Frischluftzufuhr und Entlüftung von Innenräumen.
    • Die Abluft-Wärme dient zur Erwärmung der Zuluft in einem hocheffizienten Plattenwärmetauscher.
    • Die Lüftungsanlagen eignen sich für energieeffiziente Lüftung von Privathäusern und Wohnungen.
    • Kompatibel mit Lüftungsrohren mit einem Durchmesser von 150 mm.
    GEHÄUSE
    • Das Gehäuse der VUT/VUE 300 V mini EC-Anlagen ist aus Aluzink gefertigt, von innen wärme- und schallisoliert mit einer 20 mm dicken Mineralwolleschicht.
    • Das Gehäuse der der VUT/VUE 300 V mini EC-Anlagen ist aus Stahl mit einer weißen Polymerbeschichtung ausgestattet
    • Das Modell VUT/VUE V2 mini EC ist mit vertikalen Anschlüssen des Stutzens ausgestattet.
    VENTILATOREN
    • Für die Be- und Entlüftung werden hocheffiziente, elektronisch kommutierte Außenläufermotoren (EC) und Radiallaufräder mit vorwärts gekrümmten Schaufeln verwendet.
    • EC-Motoren haben ein sehr effizientes Verhältnis von Leistung zu Fördervolumen und erfüllen die aktuellen Anforderungen zur Energieeinsparung.
    • Die hohe Effizienz bis zu 90 % ist ein entscheidender Vorteil der elektronisch gesteuerten Motoren.
    WÄRMETAUSCHER
    • Die Lüftungsanlagen VUT V2 mini EC sind mit einem Gegenstrom-Wärmetauscher aus Polystyrol ausgestattet.
    • In der kalten Jahreszeit wird die Abluftwärme auf die Zuluft übertragen, was den Wärmeverlust beim Lüften reduziert.
    • Dabei kann sich Kondensat bilden, das sich in einer speziellen Auffangwanne sammelt und durch das Abluftrohr nach außen abgeleitet wird.
    • In der warmen Jahreszeit wird die Wärme der Außenluft auf die Abluft übertragen.
    • Auf diese Weise tritt kühlere Zuluft in den Raum ein, was die Notwendigkeit für eine Klimaanlage verringert oder sie entlastet.
    • Die Lüftungsanlagen VUE V2 mini EC sind mit einem Gegenstrom-Wärmetauscher aus polymerisiertem Zellstoff ausgestattet.
    • In der kalten Jahreszeit werden die Wärme und Feuchte der Abluft über die Enthalpiemembran auf die Zuluft übertragen, was den Wärmeverlust durch die Lüftung reduziert.
    • In der warmen Jahreszeit werden die Wärme und Feuchte der Außenluft über die Enthalpiemembran auf die Abluft übertragen.
    • Auf diese Weise tritt kühlere und trockenere Zuluft in den Raum ein, was die Notwendigkeit für eine Klimaanlage verringert oder sie entlastet.
    FILTER
    • Effiziente Zuluftreinigung durch zwei eingebaute Filter mit den Filterklassen G4 und F8.
    • Die Abluftreinigung erfolgt über einen eingebauten Filter der Filterklasse G4.
    STEUERUNG UND AUTOMATISIERUNG
    • VUT/VUE 300 V2 mini EC A2-Anlagen sind mit einem A2 Drehzalregler (R-1/010) ausgestattet.
    • Die Steuerung der Anlage erfolgt in diesem Fall über ein 0-10 V Steuersignal.
    • VUT/VUE 300 V2 mini EC A14-Anlagen verfügen über das eingebaute Wand-Bedienfeld mit einem Touchscreen und LED-Anzeigen A14.
    • Der Frostschutz durch Abschaltung des Zuluftventilators erfolgt folgendermaßen: bei Vereisungsgefahr schaltet der Zuluftventilator gemäß dem Temperatursensorsignal für eine ausreichende Zeit aus, um den Wärmetauscher mit dem warmen Luftstrom zu erwärmen.
    • Wenn die Vereisungsgefahr vorbei ist, kehrt die Anlage in den Standardbetrieb zurück.
    MONTAGE
    • Die Lüftungsanlagen sind für die Wand- und Bodenmontage mit Montagehalter bestimmt.
    • Achten Sie bei der Montage auf den Zugang  für Wartungs- oder Reparaturarbeiten.
    • Das Universalgehäuse bietet sowohl linksseitige-, als auch rechtsseitige Montage.
    • Dazu muss man die Abdeckungen tauschen.
    Modifikationen
    Name der Modifikation
    VUT 300 V2 mini EC
    VUE 300 V2 mini EC
    +
    +
    Downloads
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    Software "Einstellung der Lüftungsanlagen mit der Automatik A14 oder A15" (rar 17.47Mb)
    "VENTS VUT/VUE V2/H2 mini EC" Produktbeschreibung 02-2018 (pdf 1.36Mb)
    "VENTS VUT/VUE 300 V2/H2 mini EC" Betriebsanleitung 07-2021 (V161DE-03) (pdf 9.33Mb)
    Hochauflösende Produktabbildungen herunterladen "VENTS VUT/VUE V2 mini EC (ErP 2016, 2018)" (psd 3.96Mb)
    Das Bild "VENTS VUT/VUE V2 mini EC (ErP 2016, 2018)" für Ihre Seite herunterladen (png 241.05Kb)
    Bezeichnungsschlüssel
    Bezeichnungsschlüssel
    Serie Nennförderleistung,
    m3/h    		 Montagetyp Typ des Gehäuses Model Motortyp Gehäusefarbe Bedienfeld
    VUT: Lüftung mit Wärmerückgewinnung
    VUE: Lüftung mit  Energierückgewinnung    		 300 V: vertikale
    Montage    		 2: 20 mm Isolierungsschicht mini ЕС: elektronisch kommutierter Synchronmotor _: Aluzink
    Weiß: weiß lackiert    		 А2: Drehzahlregler
    А14: Touchscreen- Bedienfeld mit  der LED-Anzeige
    Zubehör
    Zubehör
    Modell Panelfilter G4 Panelfilter F8 Interner Feuchtesensor (0-10 V)
    		 Externer CO2 Sensor mit der Anzeige Externer CO2 Sensor Externer Feuchtesensor Küchenhaube
    VUT 300 V2 mini EC A2 SF 240x184x40 G4 SF 240x184x40 G4 - - - - -
    VUE 300 V2 mini EC A2
    VUT 300 V2 mini EC A14 HV-2 CO2-1 CO2-2 HR-S KH-1
    VUE 300 V2 mini EC A14



    Modell Schalldämpfer Rückschlagklappen Luftklappen Schlauchschellen Hydraulischer Siphon Elektroantrieb
    VUT 300 V2 mini EC A2 SR 125 SRF 125 КОМ 125 KRV 125 C 125 SH-32 LF230
    VUE 300 V2 mini EC A2
    VUT 300 V2 mini EC A14
    VUE 300 V2 mini EC A14
