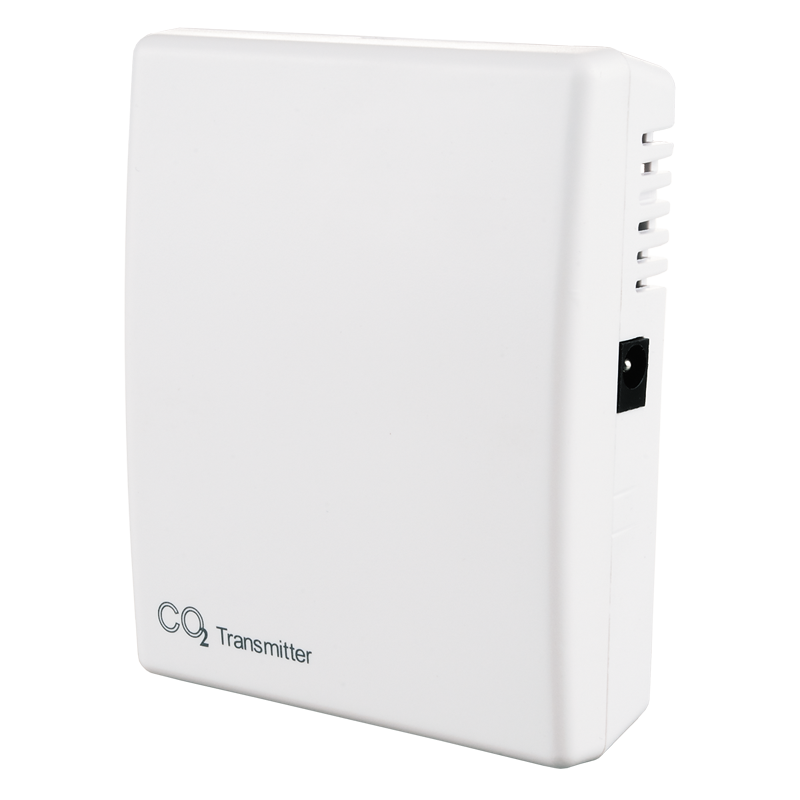

VENTS CO2-2

Druckversion Im PDF Format speichern

Zu Projekt hinzufügen

ZUM VERGLEICH HINZUFÜGEN

Beschreibung
Charakteristik
Downloads
Abmessungen

Beschreibung

Beschreibung

EINSATZGEBIET	AUFBAU
Der Sensor misst den Kohlendioxyd-Konzentrationsgrad im Raum und erstellt ein Steuersignal zur Ventilatorsteuerung. Die CO₂-Regelung der Ventilatorleistung ist ein wirksames Mittel des Energiesparens im Gebäude.	Der Sensor hat zwei separate Ausgänge. Der eine ist ein potenzialfreier Relais-Schließerkontakt und der andere ist ein Analogausgang 0-10 V, welcher auf 2-10 V/0-20 mA/4-20 mA umgestellt werden kann. Der Relaisausgang wird zur Ein-/Ausschaltung der Belüftung je nach der CO₂-Konzentration verwendet. Der Analogausgang sorgt für stufenlose Drehzahlregelung des Ventilators (dazu ist ein Ventilator mit EC-Motor bzw. ein zusätzlicher Drehzahlregler des Ventilators mit Eingang 0…10 V, z.B., RS…TA bzw. VFED notwendig). Bei der stufenlosen Regelung wird die Drehzahl des Ventilators entsprechend der CO₂-Konzentration geändert. Dank dem Relais- und Analogausgang ist der Sensor mit allen Belüftungssystemen kompatibel. Die Selbstkalibrierung gewährleistet den einwandfreien Betrieb während der ganzen Betriebszeit.
MODIFIKATIONEN

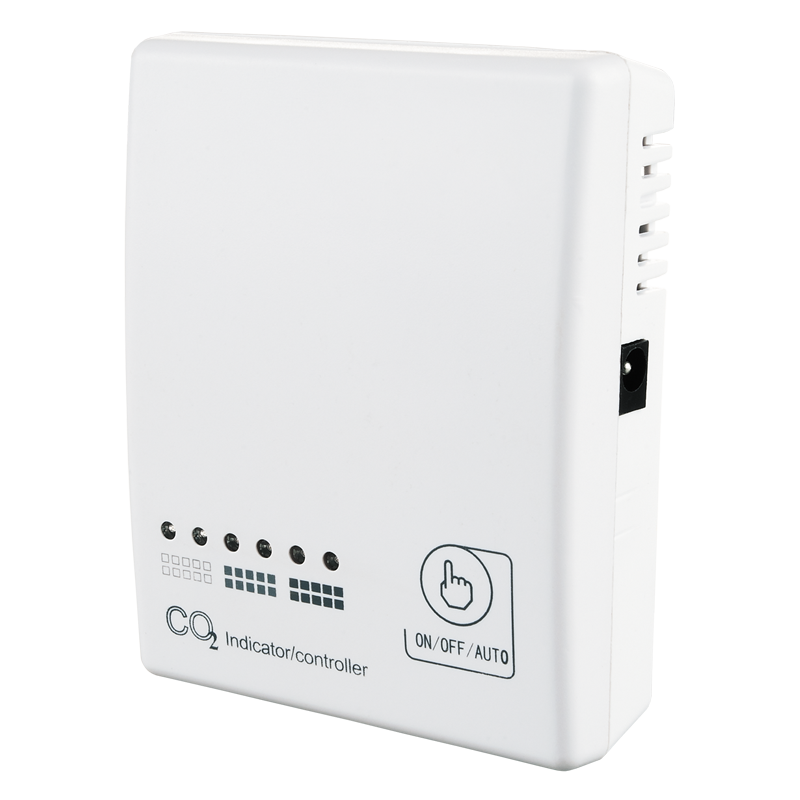

Der Sensor wird in zwei Modifikationen CO2-1 und CO2-2 geliefert. Das Modell CO2-1 unterscheidet sich durch die installierten Leuchtdioden zur CO₂- Anzeige und eine Drucktaste zum Betriebswechsel (drei Betriebsmodi: 1: immer eingeschaltet, 2: immer ausgeschaltet; 3: funktioniert je nach der CO₂-Konzentration). Mit der Drucktaste kann der Ventilator manuell ein- bzw. ausgeschaltet werden, wenn keine CO₂-bedingte Funktion vorgegeben ist. Im Modell CO2-2 stehen keine Anzeigen und keine Ein-/Aus-Taste zur Verfügung. Dieses Modell wird eingesetzt, wenn die Ein-/Ausschaltung der Belüftung im Raum nicht empfohlen ist, z.B. in Unterrichtsraumen und anderen Sozialräumen.
	MONTAGE UND STROMVERSORGUNG
	Die Stromversorgung erfolgt über Niederspannung 24 V AC. Die Stromversorgung erfolgt über Niederspannung 24 V AC. Steht keine Stromversorgung 24 V zur Verfügung, so gibt es eine Anschlußstelle für ein TRF- Netzteil, der als Zubehör beliefert wird.
ZUBEHÖR
Der Netzteil ist zum Anschluss der Sensoren an das Versorgungsnetz 220 V (Modell TRF-220/24-1,6) bzw. 120 V (TRF-120/24-1,6) AC geeignet.

Charakteristik

Charakteristik

Parameter	CO2-2	Maßeinheit
Stromversorgung	24 VAC (50/60 HZ±10 %), 24 VDC/max 1,6 W	-
Gasanalysegerät	Nichtdispersive-IR-Sensor (NDIR) mit einem selbstkalibrierenden System	-
CO₂ Messbereich	0-2000 ppm (Teilchen pro Million)	-
Genauigkeit bei 25 °C, 2000 ppm	±30 ppm + 3 % Ablesen	-
Antwortzeit	max 2 Minuten	-
Erwarmungszeit beim Einschalten	2 Stunden (Inbetriebsetzung), 2 Minuten (Betriebszustand)	-
Analogausgang	0–10 VDC (Werkseinstellung), 4–20 mA uber Jumper einstellbar	-
Discketer Ausgang	1X2 A Schaltlast Vier Einstell-Positionen je nach Jumper	-
Außenabmessungen AxBxC	100x80x30	mm
Betriebs-/Lagerungsbedingungen	0–50 °C; 0–95 % RF (ohne Kondensatbildung)/0–50 °C	-
Gewicht	0.120	kg
Montage	Außenmontage	-
