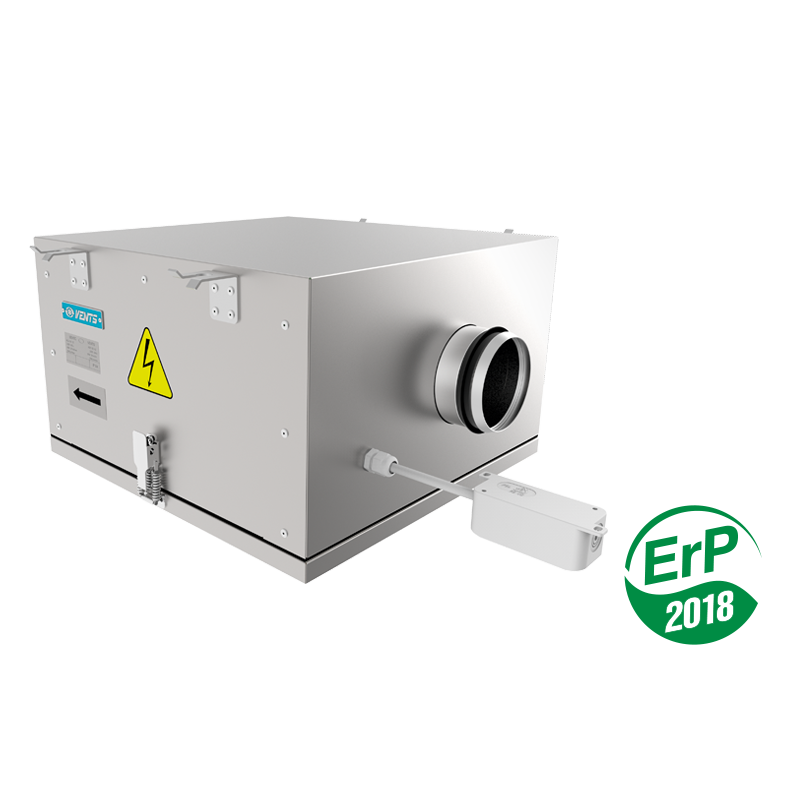

КСБ 100 К2

Канальні відцентрові вентилятори у тепло- та звукоізольованому корпусі з продуктивністю до 285 м³/год.

Додати в проект

Опис
Характеристики
Графік продуктивності
Завантаження
Розміри
Додаткові характеристики
Умовне позначення

Опис

ЗАСТОСУВАННЯ	КОНСТРУКЦІЯ
Конструкція вентиляторів КСБ дозволяє застосовувати їх у припливних та витяжних системах вентиляції комерційних, офісних та інших громадських або промислових приміщень з високими вимогами до рівня шуму і обмеженим монтажним простором. Наприклад, передбачено можливість монтажу у приміщенні безпосередньо над підвісною стелею. Призначені для сполучення з повітропроводами діаметром 100-500 мм.	Корпус вентилятора виготовлено з оцинкованого сталевого листа. Для полегшення монтажу та експлуатації верхня кришка вентилятора кріпиться за допомогою спеціального замка. Тепло- та звукоізоляція забезпечується негорючою мінеральною ватою завтовшки 50 мм. Для забезпечення кращого шумопоглинання внутрішня поверхня ізоляції виконана з перфорованого металевого листа. Приєднувальні патрубки з круглим перерізом оснащені гумовими ущільнювачами.

ДВИГУН	МОНТАЖ
Використовуються асинхронні двигуни із зовнішнім ротором та відцентровим робочим колесом із назад загнутими лопатками. Двигуни мають вбудований тепловий захист з автоматичним перезапуском. Завдяки застосуванню двигуна з кулькопідшипниками зі спеціально підібраним мастилом гарантується малошумний режим роботи та відсутність потреби в технічному обслуговуванні.	Канальні вентилятори призначені для сполучення з круглими повітропроводами. Вентилятори встановлюються між двома повітропроводами. У разі приєднання через гнучкі вставки вентилятори необхідно прикріпити до будівельної конструкції за допомогою опор, підвісок або кронштейнів. Вентилятор можна встановлювати в будь-якому положенні з урахуванням напрямку потоку повітря (зазначений стрілкою на корпусі вентилятора). Під час монтажу необхідно передбачити місце для технічного обслуговування вентилятора.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Регулювання може бути як плавним, так і ступінчастим та здійснюватися за допомогою тиристорного або автотрансформаторного регулятора швидкості.	До одного пристрою регулювання можна під'єднати кілька вентиляторів за умови, що загальна споживана потужність та робочий струм не будуть перевищувати номінальних параметрів регулятора.

Характеристики

Параметр	КСБ 100 К2	Одиниця виміру
Малошумне виконання	ні	-
Двигун підвищеної потужності	ні	-
Фазність	1
Напруга	230	В
Частота струму	50	Гц
Рівень звукового тиску на відстані 3 м	34	дБА
Споживана потужність	58	Вт
Максимальна витрата повітря	285	м³/год
Струм	0.25	А
Частота обертання	2530	хв^-1
Макс. темп. переміщуваного повітря	-25...+55	°С
Захист	IP X4	-
Діаметр повітропроводу	100	мм
Маса	13	кг
Конструкція	відцентровий	-
Виконання в звуко- та теплоізольованому корпусі	так	-
Матеріал корпусу	алюмоцинк	-
Клас енергоефективності	C	-
Канал	для круглих каналів	-
Тип	припливно-витяжний	-
Монтаж	канальний	-

Графік продуктивності

Метод підбору:
Продуктивність:
Тиск:

Робоча точка

Продуктивність: --
Тиск: ---

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру
∅D	99	мм
B	420	мм
B1	228	мм
H	258	мм
L	517	мм
L1	507	мм
L2	414	мм

Додаткові характеристики

Рівень звукової потужності, А-фільтр											Рівень звукового тиску на відстані 3 м, А-фільтр	Рівень звукового тиску на відстані 1 м, А-фільтр
Рівень звукової потужності		Заг.	Октавні смуги частот, Гц								Рівень звукового тиску на відстані 3 м, А-фільтр	Рівень звукового тиску на відстані 1 м, А-фільтр
	Гц	Заг.	63	125	250	500	1000	2000	4000	8000	LpA, 3 м дБA	LpA, 1 м дБA
L_wA до входу	дБА	62	48	57	60	52	48	42	42	32	42	52
L_wA до виходу	дБА	79	65	74	76	72	58	51	53	44	59	69
L_wA до оточення	дБА	54	40	44	50	50	42	41	39	39	34	44

Умовне позначення

Серія	Діаметр патрубка	Модифікація	Двигун	Опції
ВЕНТС КСБ	100; 125; 150; 160; 200; 250; 315; 355; 400; 450; 500	К2: тепло- та звукоізольований корпус	С: двигун підвищеної потужності;	Р1: кабель живлення з мережевою вилкою
