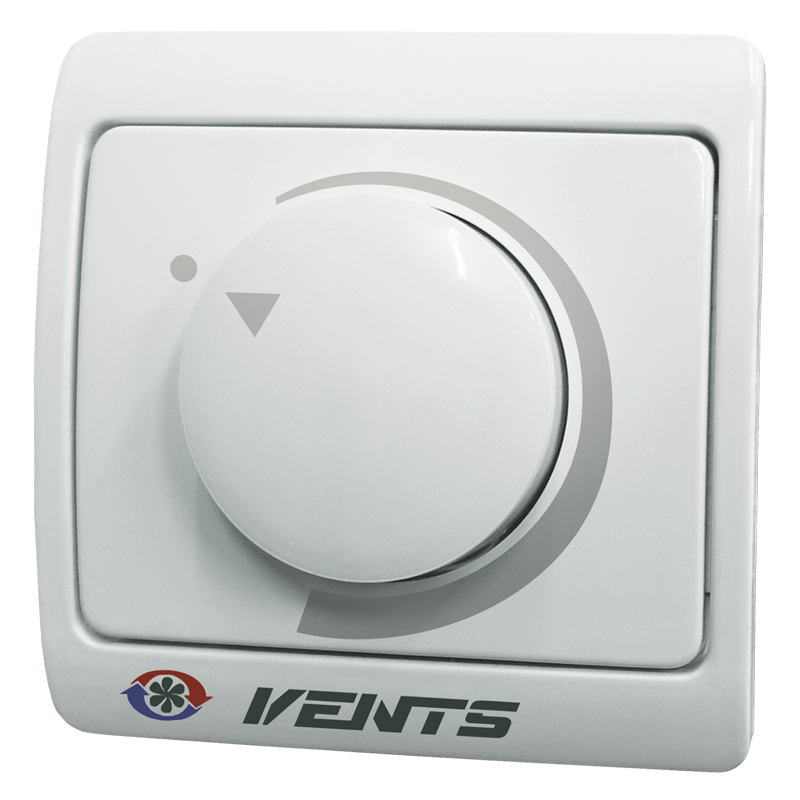

ВЕНТС РС-1-0,5

Версія для друку Зберегти в PDF

Регулятор швидкості.

▲▼

Додати в проект

Додати до порівняння

Опис
Характеристики
Завантаження
Модифікації
Розміри
Схема підключення регулятора

Опис

Опис

ЗАСТОСУВАННЯ	МОДИФІКАЦІЇ ДЛЯ ЗАМОВЛЕННЯ
Застосовується в системах вентиляції для вмикання/вимикання, а також регулювання швидкості обертання однофазних електродвигунів вентиляторів, які керуються напругою. Допускається керування кількома вентиляторами, якщо загальний споживаний струм не перевищує гранично допустимого значення струму регулятора.	РС-1-0,5 – регулятор швидкості без монтажної коробки. РС-1-0,5 Н – регулятор швидкості в комплекті з коробкою для накладного монтажу. РС-1-0,5 В – регулятор швидкості в комплекті з коробкою для вбудованого монтажу. РС-1-0,5 НВ – регулятор швидкості в комплекті з коробками для накладного та вбудованого монтажу.
КОНСТРУКЦІЯ ТА КЕРУВАННЯ	ЗАХИСТ
Корпус регулятора виготовлений із пластику. Регулятор вирізняється високою ефективністю, точністю керування. Вмикання/вимикання відбувається за допомогою обертання ручки керування. Регулювання здійснюється від мінімально можливого значення напруги (за якого вентилятор починає стабільно обертатися) до максимального значення. Значення мінімальної швидкості обертання задається змінним резистором на платі керування регулятора.	Вхідне коло регулятора швидкості захищене від перевантаження за допомогою плавкого запобіжника. Регулятор оснащений фільтром високочастотних завад.
МОНТАЖ
Регулятор встановлюється всередині приміщень на стіні, в коробці для настінного МКН-3 або прихованого МКВ-3 монтажу (постачається окремо). Може встановлюватися у стандартні електромонтажні круглі коробки.
МОНТАЖНІ КОРОБКИ

МКН-3 (для настінного монтажу)	МКВ-4 (для прихованого монтажу)

Характеристики

Характеристики

Параметр	РС-1-0,5	РС-1-0,5 Н	РС-1-0,5 В	РС-1-0,5 НВ	Одиниця виміру
Напруга	230				В
Частота струму	50/60				Гц
Номінальний струм	0.5				А
Матеріал корпусу	Пластик				-
Фазність	1				-
Максимальна температура навколишнього середовища	35				°С
Маса	0.11				кг
Захист	IP40				-
Габарити АхВхС	78х78х63				мм

Центр завантажень

Завантаження

Модифікації

Найменування модифікації
РС-1-0,5
РС-1-0,5 Н
РС-1-0,5 В
РС-1-0,5 НВ

Найменування модифікації	Регулятор швидкості без монтажної коробки	Регулятор швидкості в комплекті з коробкою для накладного монтажу	Регулятор швидкості в комплекті з коробкою для вбудованого монтажу	Регулятор швидкості в комплекті з коробками для накладного та вбудованого монтажу
РС-1-0,5		-	-	-
РС-1-0,5 Н	-		-	-
РС-1-0,5 В	-	-		-
РС-1-0,5 НВ	-	-	-


+
+
+
+

Розміри

Характеристики

Схема підключення регулятора

Схема підключення регулятора
