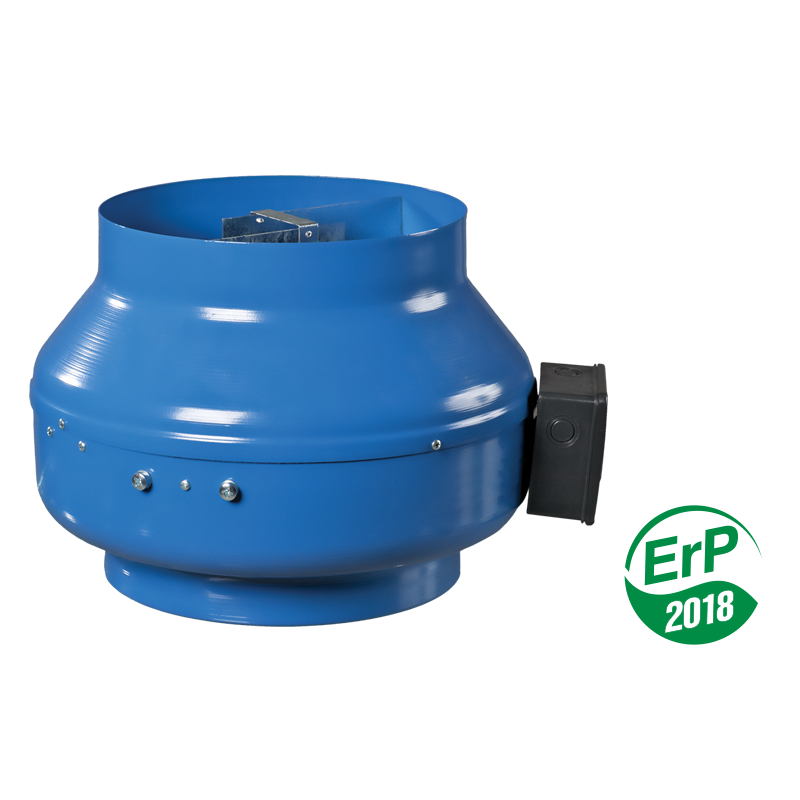

ВЕНТС ВКМ 150

Версія для друку Зберегти в PDF

Канальні відцентрові вентилятори. Продуктивністю до 610 м³/год у металевому корпусі.

Додати в проект

Додати до порівняння

3Д Модель

Галерея

Опис
Характеристики
Графік продуктивності
Завантаження
Розміри
Додаткові діаграми
Умовне позначення

Опис

ЗАСТОСУВАННЯ
Припливні та витяжні системи вентиляції комерційних, офісних та інших громадських або промислових приміщень. Металевий корпус забезпечує надійну роботу у випадку зовнішнього монтажу.	Для приміщень з підвищеними вимогами до рівня шуму пропонуються малошумні варіанти (ВКМ…Б).
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений зі сталі з полімерним покриттям.	Для більш зручного підключення та використання вентилятор може бути обладнаний шнуром живлення з електричним роз'ємом IEC C14 (ВКМ…Р).
ДВИГУН
Однофазний двигун із зовнішнім ротором обладнаний відцентровим робочим колесом із назад загнутими лопатями. Двигун має вбудований тепловий захист із автоматичним перезапуском. Для деяких типорозмірів доступною є версія двигуна з більш потужними характеристиками (ВКМС). Моделі ВКМ…Е обладнані економічним двигуном з низьким енергоспоживанням.	Двигуни обладнані підшипниками кочення для забезпечення більшого терміну експлуатації (40 000 годин). Для досягнення точних характеристик, безпечної роботи та низького рівня шуму, під час процесу складання кожна турбіна проходить динамічне балансування. Клас захисту двигуна — IP 44.
РЕГУЛЮВАННЯ ШВИДКОСТІ
Регулювання може бути як плавним, так і ступінчастим, і здійснюється за допомогою тиристорного або автотрансформаторного регулятора. До одного регулювального пристрою можуть підключатись відразу по декілька вентиляторів, за умови, що загальна потужність і робочий струм не будуть перевищувати номінальних параметрів регулятора.	Моделі ВКМ…П обладнані вбудованим регулятором швидкості.
МОНТАЖ
Допускається монтаж під будь-яким кутом відносно осі вентилятора. Приєднання до стіни здійснюється за допомогою кріпильних кронштейнів, які входять до комплекту поставки. Подача живлення на вентилятор здійснюється через зовнішню клемну коробку.	Електричне підключення та встановлення повинні виконуватись згідно з інструкцією та електричною схемою, яка зазначена на клемній коробці.
ВЕНТИЛЯТОР ВКМ З ЕЛЕКТРОННИМ МОДУЛЕМ ТЕМПЕРАТУРИ ТА ШВИДКОСТІ
Ідеальне рішення для вентиляції приміщень, у яких необхідно контролювати температуру повітря (наприклад, для теплиць). Вентилятор з електронним модулем температури та швидкості дозволяє автоматично змінювати швидкість обертання крильчатки (витрату повітря), залежно від температури повітря у вентиляційному каналі або приміщенні.	На передній панелі вентилятора розташовані: регулятор попереднього встановлення швидкості обертання крильчатки; регулятор порогу спрацьовування електронного термостата; індикатор роботи термостата. Вентилятор ВКМ…Ун — модель з виносним датчиком температури, закріпленим на кабелі довжиною 4 м (опція "Ун"/"У1н"). Датчик захищений від механічних пошкоджень.

Варіант застосування вентилятора ВЕНТС ВКМ у закладах громадського харчування

Характеристики

Параметр	ВКМ 150 50 Гц	ВКМ 150 60 Гц	Одиниця виміру
Фазність	1	1
Напруга	220-240	220-240	В
Частота струму	50	60	Гц
Рівень звукового тиску на відстані 3 м	45	46	дБА
Споживана потужність	100	125	Вт
Струм	0.45	0.55	А
Максимальна витрата повітря	580	610	м³/год
Макс. темп. переміщуваного повітря	-25 +45	-25 +45	°С
Частота обертання	2700	3100	хв^-1
Захист	IP X4	IP X4	-
Діаметр повітропроводу	150	150	мм
Конструкція	відцентровий	відцентровий	-
Маса	4.7	4.7	кг
Матеріал корпусу	сталь з полімерним покриттям	сталь з полімерним покриттям	-
Клас енергоефективності	C	-	-
Канал	для круглих каналів	для круглих каналів	-
Тип	припливно-витяжний	припливно-витяжний	-
Монтаж	канальний	канальний	-
*	Для відповідності вимогам ErP 2018 необхідно застосовувати регулятор швидкості та типологію керування local demand control (підключити датчик).	Для відповідності вимогам ErP 2018 необхідно застосовувати регулятор швидкості та типологію керування local demand control (підключити датчик).	-

Графік продуктивності

Метод підбору:
Продуктивність:
Тиск:

Робоча точка

Продуктивність: --
Тиск: ---

Центр завантажень

Завантаження

Розміри

Характеристики

Параметр	Величина	Одиниця виміру
ØD	149	мм
B1	355	мм
ØD1	345	мм
B	395	мм
L	200	мм
L1	20	мм
L2	20	мм
L3	40	мм

Додаткові діаграми

Рівень звукової потужності											LpA, 3 м дБА	LpA, 1 м дБА
		Заг.	Октавні смуги частот, Гц
	Гц	Заг.	63	125	250	500	1000	2000	4000	8000
L_wA до входу	дБА	90	53	87	86	75	74	71	68	54	69	79
L_wAдо виходу	дБА	90	53	88	85	72	71	66	65	52	69	79
L_wA до оточення	дБА	66	28	49	58	60	60	60	50	37	45	55

Умовне позначення

Серія		Діаметр повітропроводу	Опції
ВЕНТС ВКМ	С: двигун підвищеної потужності	100; 125; 150; 160; 200; 250; 315; 355; 400; 450	Е: економічний двигун з низьким енергоспоживанням. Б: двигун зниженої потужності. Ун: регулятор швидкості з електронним термостатом та зовнішнім датчиком температури, закріпленим на кабелі завдовжки 4 м. Алгоритм роботи за температурою. У2н: регулятор швидкості з ел. термостатом та датчиком температури, закріпленим на кабелі завдовжки 4 м. Алгоритм увімкнення-вимкнення за температурою. Р1: кабель живлення з мережевою вилкою. П: вбудований плавний регулятор швидкості.
