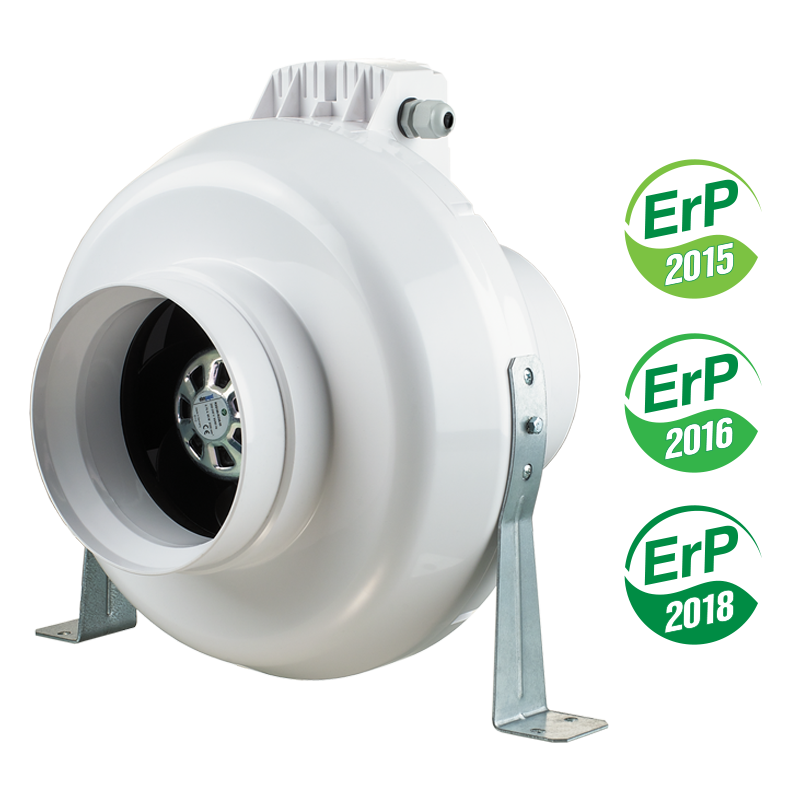

Канальні відцентрові вентилятори серії ВЕНТС ВК ЕС

Версія для друку Зберегти в PDF

Канальні відцентрові вентилятори продуктивністю до 1500 м³/год у пластиковому корпусі.

Особливості моделі

Продукти серії

ВК 100 EC

ВК 125 EC

ВК 150 EC

ВК 200 EC

ВК 250 EC

ВК 315 EC

ВК 100 ECВК 125 ECВК 150 EC

ВК 200 ECВК 250 ECВК 315 EC

Опис
Модифікації
Графік продуктивності
Завантаження
Умовне позначення
BIM

Опис

ЗАСТОСУВАННЯ
Застосовуються у припливно-витяжних системах вентиляції та кондиціювання приміщень різного призначення, які потребують економічного рішення та керованої системи вентиляції.	Чудовий вибір для встановлення у витяжних системах вентиляції приміщень з підвищеною вологістю: санвузлів, кухонь та ін. Призначені для з'єднання з круглими повітропроводами діаметром 100, 125, 150, 200, 250, 315 мм.
КОНСТРУКЦІЯ
Корпус вентилятора виготовлений з високоякісного та високоміцного АБС-пластику, не піддається корозії. Наявна герметична монтажна коробка.	Для зручнішого підключення та використання вентилятор може бути оснащений вбудованим плавним регулятором швидкості та шнуром живлення з електричним роз’ємом IEC C14 (ВК … ЕС П).
ДВИГУН
Застосовуються високоефективні електронно-комутовані (ЕС) двигуни постійного струму із зовнішнім ротором, обладнані робочим колесом із загнутими назад лопатками. Такі двигуни на сьогодні є найбільш передовим рішенням у сфері енергозаощадження (знижують споживання електроенергії приблизно на 35 %) та водночас забезпечують високі аеродинамічні характеристики та низький рівень шуму.	ЕС-двигуни характеризуються високою продуктивністю та оптимальним керуванням у всьому діапазоні швидкостей обертання. Безперечною перевагою електронно-комутованого двигуна є високий ККД (сягає 90 %). Двигуни оснащені підшипниками кочення для забезпечення більшого строку експлуатації (40 000 годин).
РЕГУЛЮВАННЯ ШВИДКОСТІ
Керування вентилятором здійснюється за допомогою зовнішнього керівного сигналу 0-10 В (регулювання продуктивності проводиться залежно від рівня температури, тиску, задимленості та інших параметрів). У разі зміни значення керівного фактора ЕС-вентилятор змінює швидкість обертання і подає рівно стільки повітря, скільки необхідно для вентиляційної системи.	Максимальна швидкість обертання вентилятора не залежить від частоти електричного струму в мережі (можлива робота як від мережі з частотою струму 50 Гц, так і 60 Гц). Вентилятори можна об'єднувати в єдину комп'ютерну мережу керування. Програмне забезпечення дозволяє з високою точністю керувати роботою об'єднаних у мережу вентиляторів.
МОНТАЖ
Вентилятори призначені для канального монтажу в повітропроводі відповідного діаметра у будь-якій точці вентиляційної системи та під будь-яким кутом. У випадку вертикального монтажу встановіть зверху захисний зонт.	Приєднання до стіни або стелі здійснюється за допомогою кріпильних кронштейнів (входять до комплекту поставки). Електричне підключення та встановлення повинні виконуватися згідно з інструкцією та електричною схемою, вказаною на клемній коробці.

Варіант застосування вентилятора ВЕНТС ВК ЕС на кухні

Модифікації

Найменування модифікації

ВК 100 EC

ВК 125 EC

ВК 150 EC

ВК 200 EC

ВК 250 EC

ВК 315 EC

Графік продуктивності

Метод підбору:
Продуктивність:
Тиск:

Робоча точка

Продуктивність: --
Тиск: ---

Завантаження

Умовне позначення

Серія	Діаметр повітропроводу	Двигун	Опції
ВЕНТС ВК ЕС	100; 125; 150; 200; 250; 315	ЕС - синхронний двигун з електронним керуванням	У: регулятор швидкості з електронним термостатом та вбудованим у канал датчиком температури, обладнаний шнуром живлення з електричним роз'ємом IEC C14. Ун: регулятор швидкості з електронним термостатом та зовнішнім датчиком температури, закріпленим на кабелі завдовжки 4 м, обладнаний шнуром живлення з електричним роз'ємом IEC C14. П: вбудований плавний регулятор швидкості та шнур живлення з електричним роз’ємом IEC С14. Р: кабель живлення з електричним роз’ємом IEC С14.

Параметри ErP
Загальна ефективність	η, (%)
Категорія вимірювань	КИ
Категорія ефективності	КЕ
Стадія ефективності	N
Вбудований регулятор обертів	ВРО
Потужність	кВт
Струм	A
Максимальна витрата повітря	м³/год
Статичний тиск	Па
Швидкість	об/хв^-1
Специф. коефіцієнт	СК
