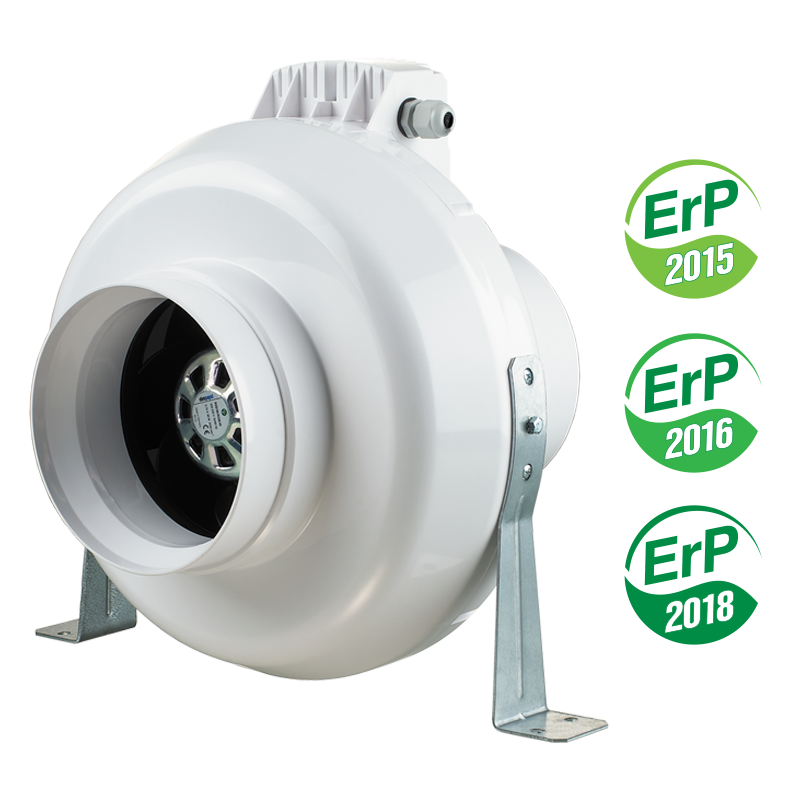

    Radialer Rohrventilatoren VENTS VK EC-Serie

    Radialer Rohrventilatoren VENTS VK EC-Serie
    Radialer Rohrventilatoren VENTS VK EC-Serie
    zoom
    DruckversionIm PDF Format speichern
    Radiale Rohrventilatoren im Kunststoffgehäuse mit einer Luftförderleistung von bis zu 1500 m³/h.
    Modellmerkmale
    • Ventilatoren für Rundrohre
    • ЕС-Motor
    • Radialventilator
    Serien von Produkten
    VENTS VK 100 EC
    VENTS VK 100 EC
    VENTS VK 125 EC
    VENTS VK 125 EC
    VENTS VK 150 EC
    VENTS VK 150 EC
    VENTS VK 200 EC
    VENTS VK 200 EC
    VENTS VK 250 EC
    VENTS VK 250 EC
    VENTS VK 315 EC
    VENTS VK 315 EC
    • Beschreibung
    • Modifikationen
    • Leistungsdiagramm
    • Downloads
    • Bezeichnungserklärung
    • BIM
    Beschreibung
    Beschreibung
    EINSATZGEBIET
    • Be- und Entlüftung und Klimatisierung von diversen Raumarten, in welchen eine kostengünstige sowie regelbare Lüftung benötigt wird.
    • Die ideale Lüftungslösung für feuchtbelastete Räume wie Badezimmer, Küchen, usw.
    • Kompatibel mit Lüftungsrohren mit Durchmesser 100, 125, 150, 160, 200, 250, 315 mm.
    AUFBAU
    • Das Ventilatorgehäuse ist aus hochwertigem unbrennbarem und schlagfestem ABS-Kunststoff gefertigt.
    • Luftdichter Klemmkasten.
    • VK….EC P ist mit einem eingebauten stufenlosen Drehzahlregler mit einem Netzkabel und einem IEC C14 Stecker bestückt.
    MOTOR
    • Hocheffiziente elektronisch kommutierte Gleichstrommotoren mit rückwärts gekrümmten Schaufeln. Die EC Motoren bieten die fortschrittlichste Lösung für Energieeinsparung. Die Leistungsaufnahme der EC-Motoren ist um 35% niedriger im Vergleich mit Standardmotoren.
    • Die Ventilatoren mit EC-Motoren verfügen über hohe aerodynamische Eigenschaften und haben einen geräuscharmen Betrieb.
    • EC Motoren zeichnen sich durch hohe Förderleistung und komplett steuerbaren Drehzahlbereich aus. Die hohe Effizienz bis zu 90% ist ein entscheidender Vorteil der elektronisch gesteuerten Motoren.
    • Die Kugellager gewährleisten eine lange Lebensdauer des Motors und sind für 40 000 Betriebsstunden ausgelegt.
    DREHZAHLREGELUNG
    • Der EC-Motor ändert die Motordrehzahl, synchron mit der Änderung des Steuersignals 0-10 V, je nach Lufttemperatur, Druck-, Rauch- und anderen Parametern.
    • Synchron mit der Änderung eines Steuerungsparameters wird auch die Drehzahl entsprechend gesteuert und der Ventilator liefert einen erforderlichen Volumenstrom im System.
    • Die Höchstdrehzahl hängt nicht von der Spannungsfrequenz ab. EC Motor ist kompatibel mit der Frequenz 50 Hz sowie mit der Frequenz 60 Hz.”
    • Mehrere Ventilatoren können in eine Zentralsteuerung integriert werden. Die Software ermöglicht die exakte Betriebssteuerung von mehreren miteinander verbundenen Ventilatoren.
    MONTAGE
    • Die Ventilatoren sind für den Einbau in einer beliebigen Stelle des Rohrverlaufs und für eine beliebige Einbaulage des Gehäuses konstruiert.
    • Im Falle der senkrechten Montage ist eine Außenhaube oben zu installieren.
    • Befestigung an der Wand oder an der Decke erfolgt mit Hilfe der mitgelieferten Befestigungswinkel.
    • Der Anschluss an das Stromnetz und die Montage sind in Übereinstimmung mit dem Schaltplan auf dem Klemmkasten und die Betriebsanleitung durchzuführen.
    Einsatzbeispiel von Ventilator VK EC in der Küche
    Modifikationen
    Name der Modifikation
    VK 100 EC
    VK 125 EC
    VK 150 EC
    VK 200 EC
    VK 250 EC
    VK 315 EC
    +
    +
    +
    +
    +
    +
    Leistungsdiagramm
    Leistungsdiagramm
    • Auswahlverfahren:
    • Luftleistung:
    • Druck:
    Arbeitspunkt
    • Luftleistung: --
    • Druck: ---
    Downloads
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "VENTS VK EC" Produktbeschreibung 05-2022 (pdf 1.84Mb)
    Hochauflösende Produktabbildungen herunterladen "VENTS VK EC (ErP 2015, 2016, 2018)" (psd 4.28Mb)
    Das Bild "VENTS VK EC (ErP 2015, 2016, 2018)" für Ihre Seite herunterladen (png 391.06Kb)
    "VENTS VK EC" Betriebsanleitung 04-2022 (V02-1DE-02) (pdf 1.2Mb)
    Bezeichnungserklärung
    Bezeichnungserklärung
    Serie Anschluss-Durchmesser Motor Optionen

    VENTS VK EC
    100; 125; 150; 200; 250; 315
    ЕС     - elektronisch kommutierter Synchronmotor    		 U: Drehzahlregler mit einem Elektronik-Thermostat und einem im Lüftungsrohr eingebauten Temperatursensor. Verfügt über ein Netzkabel mit IEC C14 Stecker.
    Un: Drehzahlregler mit einem Elektronik-Thermostat und einem externen Temperatursensor mit 4 m Kabel. Verfügt über ein Netzkabel mit IEC C14 Stecker.
    P:     eingebauter stufenloser Drehzahlregler mit einem Netzkabel und einem IEC C14 Stecker.
    R: Netzkabel mit einem IEC C14 Stecker.



    Erp Parameter
    Gesamteffizienz η, (%)
    Messkategorie MC
    Effizienzkategorie EC
    Effizienzgrad N
    Drehzahlregelung VSD
    Leistungsaufnahme (kW)
    Strom (A)
    Volumenstrom (m3/h)
    Statischer Druck (Pa)
    Drehzahl pro Minute (n/min-1)
    Spezifisches Verhältnis SR
