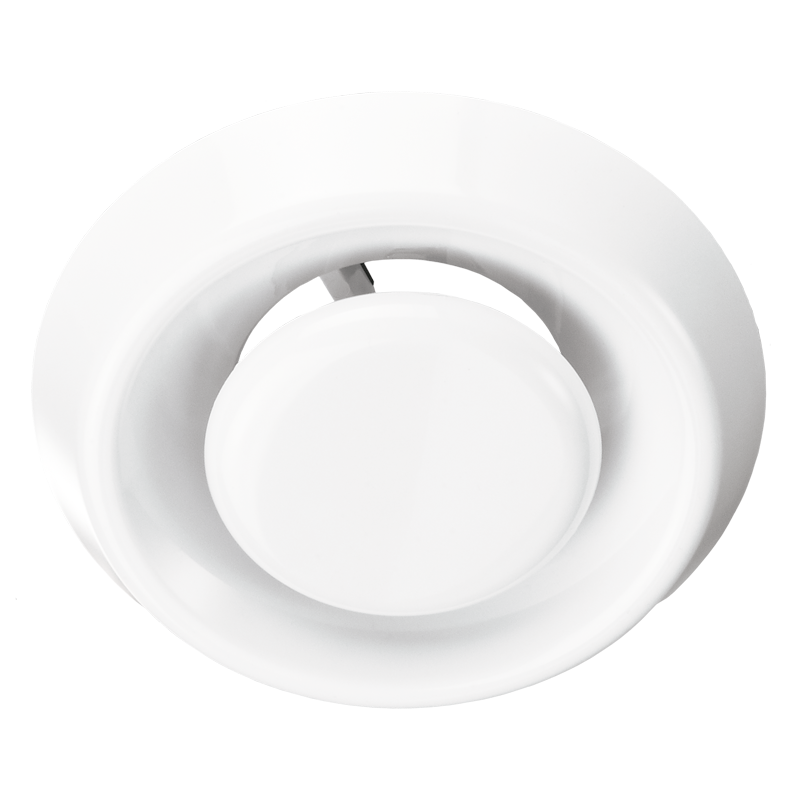

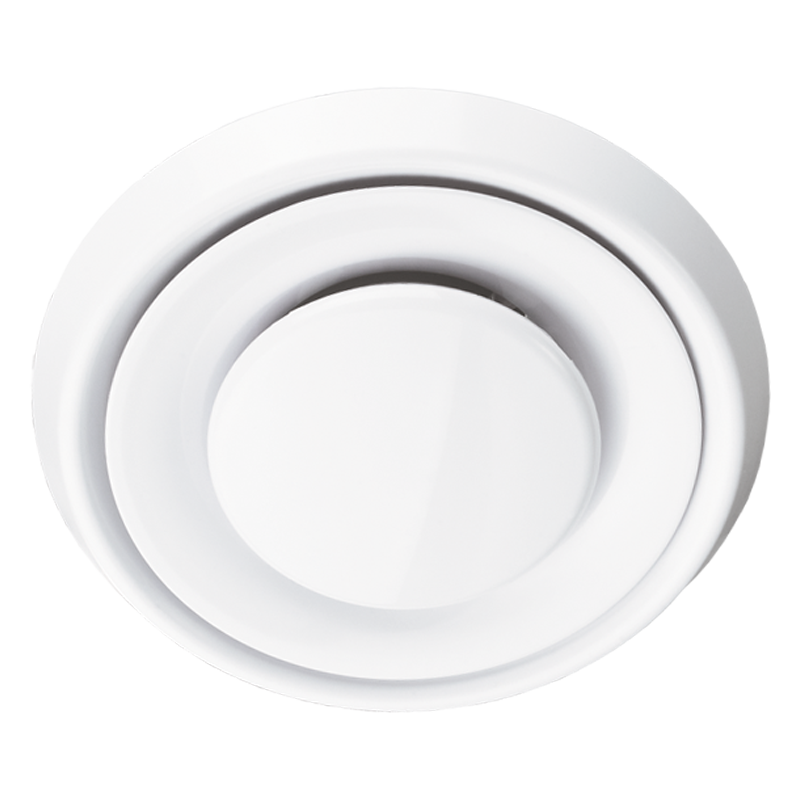

    VENTS A 200 VR

    VENTS A 200 VR
    • VENTS A 200 VR
    • VENTS A 200 VR
    zoom
    • VENTS A 200 VR
    • VENTS A 200 VR
    DruckversionIm PDF Format speichern
    Luftquerschnitt - 0.001...0.008 m2.
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Downloads
    • Abmessungen
    • Weitere Charts
    Beschreibung
    Beschreibung
    EINSATZGEBIET
    • Be- und Entlüftungs-, Klima- und Luftheizsysteme.
    • Montage in der Zwischendecke oder Befestigung an der Wand.
    • Anordnung der korrekten Luftzirkulation im Innenraum.




    AUFBAU
    • Aus hochwertigem Kunststoff (ABS-Kunststoff oder Polystyrol) hergestellt.
    • Die aerodynamisch profilierte Form sorgt für eine gleichmäßige Luftverteilung.
    • Stufenlose Luftdurchsatzregelung durch die Drehung des beweglichen zentralen Teil.

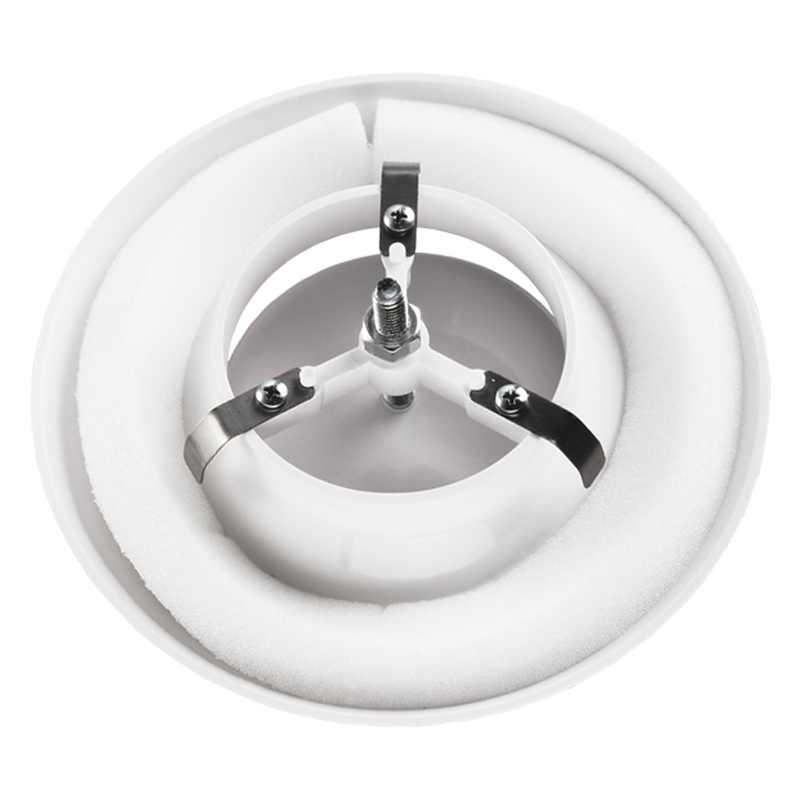

    • Einfache Montage mit Klemmfedern.
    • Der Innenteil des Tellerventils ist mit einem Dichtring zum satten Anliegen versehen.




    Charakteristik
    Charakteristik
    Parameter A 200 VR
    		Maßeinheit
    Luftquerschnitt 0.001 m²
    Anschluss-Luftkanalmaße 200 mm
    Normale Teilung 0...19 mm
    Regelung einstellbar -
    Form rund -
    Material Kunststoff -
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "A...VR" Produktbeschreibung 09-2015 (pdf 181.53Kb)
    Hochauflösende Produktabbildungen herunterladen "A 200 VR (Vorderansicht)" (psd 1.78Mb)
    Das Bild "A 200 VR (Vorderansicht)" für Ihre Seite herunterladen (png 334.03Kb)
    Hochauflösende Produktabbildungen herunterladen "A...VR (Vorderansicht)" (psd 1.68Mb)
    Das Bild "A...VR (Vorderansicht)" für Ihre Seite herunterladen (png 332.41Kb)
    Hochauflösende Produktabbildungen herunterladen "A 200 VR (Rückansicht)" (psd 2.14Mb)
    Das Bild "A 200 VR (Rückansicht)" für Ihre Seite herunterladen (png 434.66Kb)
    Hochauflösende Produktabbildungen herunterladen "A...VR (Rückansicht)" (psd 2.23Mb)
    Das Bild "A...VR (Rückansicht)" für Ihre Seite herunterladen (png 460.18Kb)
    Abmessungen
    Charakteristik
    VENTS A 200 VR
    Parameter Wert Maßeinheit
    D 200 mm
    D1 177.6 mm
    D2 128 mm
    D3 246 mm
    H max 80 mm
    H1 53 mm
    H2 33 mm
    Weitere Charts
    Weitere Charts



    Der Innenteil des Ventils wird so verdreht, dass der Spalt S (mm) gesichert wird, um einen erforderlichen Luftdurchsatz gemäß dem Diagramm zu erzeugen.
