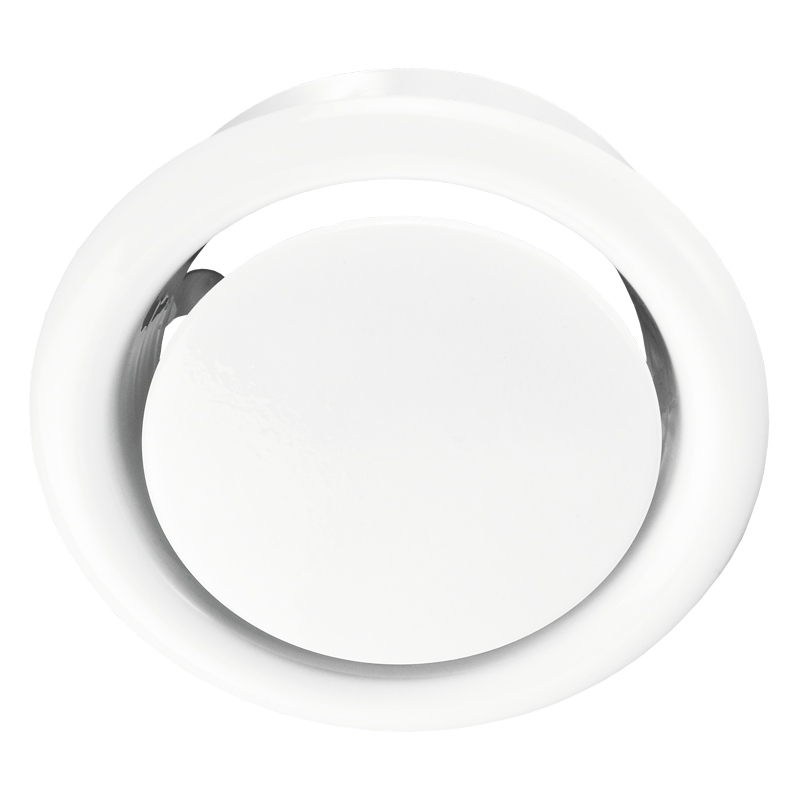

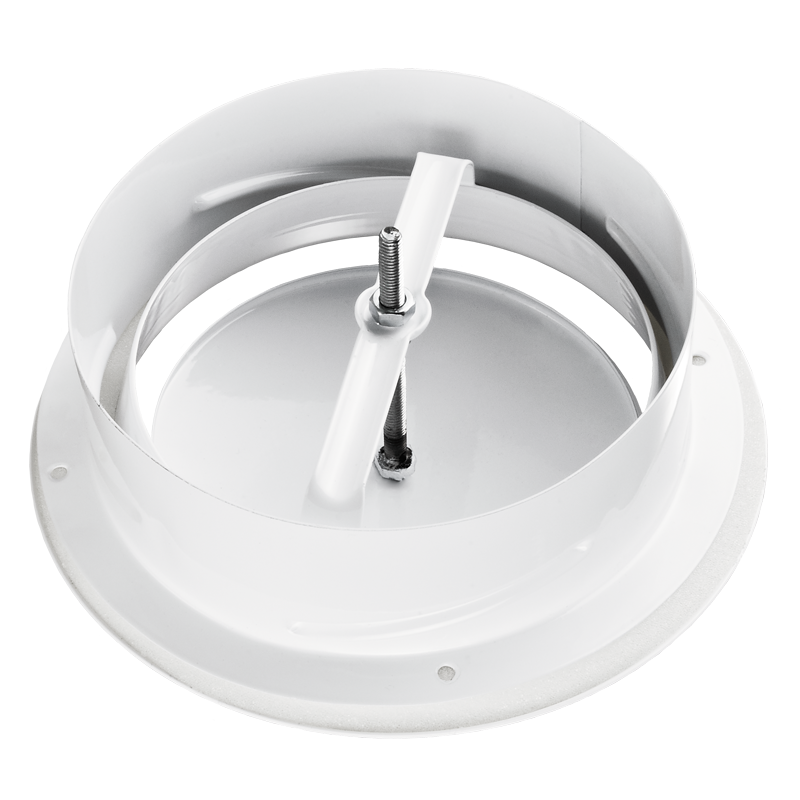

    AM 125 VRF

    AM 125 VRF
    • AM 125 VRF
    zoom
    • AM 125 VRF
    DruckversionIm PDF Format speichern
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Downloads
    • Abmessungen
    • Weitere Charts
    Beschreibung
    Beschreibung
    EINSATZGEBIET
    • Be- und Entlüftungs-, Klima- und Luftheizsysteme.
    • Montage in der Zwischendecke oder Befestigung an der Wand.
    • Anordnung der korrekten Luftzirkulation im Innenraum.




    AUFBAU
    • Aus pulverbeschichtetem Stahl gefertigt.
    • Die aerodynamisch profilierte Form sorgt für eine gleichmäßige Luftverteilung.
    • Stufenlose Luftdurchsatzregelung durch die Drehung des beweglichen zentralen Teil.


    • Mit einem Montageflansch zum leichten Anschluss an Lüftungsrohre mit Durchmesser 100 mm bis 200 mm.
    • Der Montageflansch wird an der Wand oder an der Decke mit Schrauben befestigt.
    • Der Innenteil des Tellerventils ist mit einem Dichtring zum satten Anliegen versehen.
    Charakteristik
    Charakteristik
    Parameter AM 125 VRF
    		 Maßeinheit
    Anschluss-Luftkanalmaße 125 mm
    Regelung einstellbar -
    Form rund -
    Anschlussdurchmesser 125 mm
    Material pulverbeschichteter Stahl -
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "AM...VRF" Produktbeschreibung 09-2015 (pdf 135.82Kb)
    Hochauflösende Produktabbildungen herunterladen "AM…VRF (Rückansicht)" (psd 2.1Mb)
    Das Bild "AM…VRF (Rückansicht)" für Ihre Seite herunterladen (png 447.5Kb)
    Hochauflösende Produktabbildungen herunterladen "AM…VRF (Vorderansicht)" (psd 1.71Mb)
    Das Bild "AM…VRF (Vorderansicht)" für Ihre Seite herunterladen (png 339.22Kb)
    Abmessungen
    Charakteristik
    AM 125 VRF
    Parameter Wert Maßeinheit
    D 124 mm
    D1 152 mm
    D2 100 mm
    D3 154 mm
    Weitere Charts
    Weitere Charts



    Der Innenteil des Ventils wird so verdreht, dass der Spalt S (mm) gesichert wird, um einen erforderlichen Luftdurchsatz gemäß dem Diagramm zu erzeugen.
