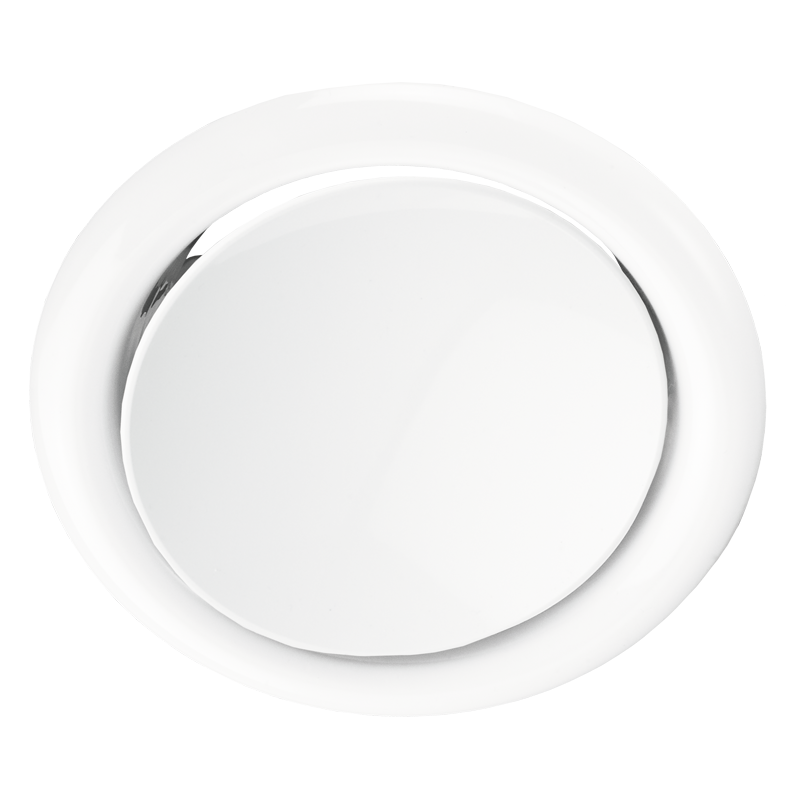

    VENTS AM 200 PRF

    VENTS AM 200 PRF
    • VENTS AM 200 PRF
    • VENTS AM 200 PRF
    zoom
    • VENTS AM 200 PRF
    • VENTS AM 200 PRF
    DruckversionIm PDF Format speichern
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Downloads
    • Abmessungen
    • Weitere Charts
    Beschreibung
    Beschreibung
    EINSATZGEBIET
    • Belüftungs-, Klima- und Luftheizsysteme.
    • Montage in der Zwischendecke oder Befestigung an der Wand.
    • Anordnung der korrekten Luftzirkulation im Innenraum.
    AUFBAU
    • Aus pulverbeschichtetem Stahl gefertigt.
    • Die aerodynamisch profilierte Form sorgt für eine gleichmäßige Luftverteilung.
    • Stufenlose Luftdurchsatzregelung durch die Drehung des beweglichen zentralen Teil.

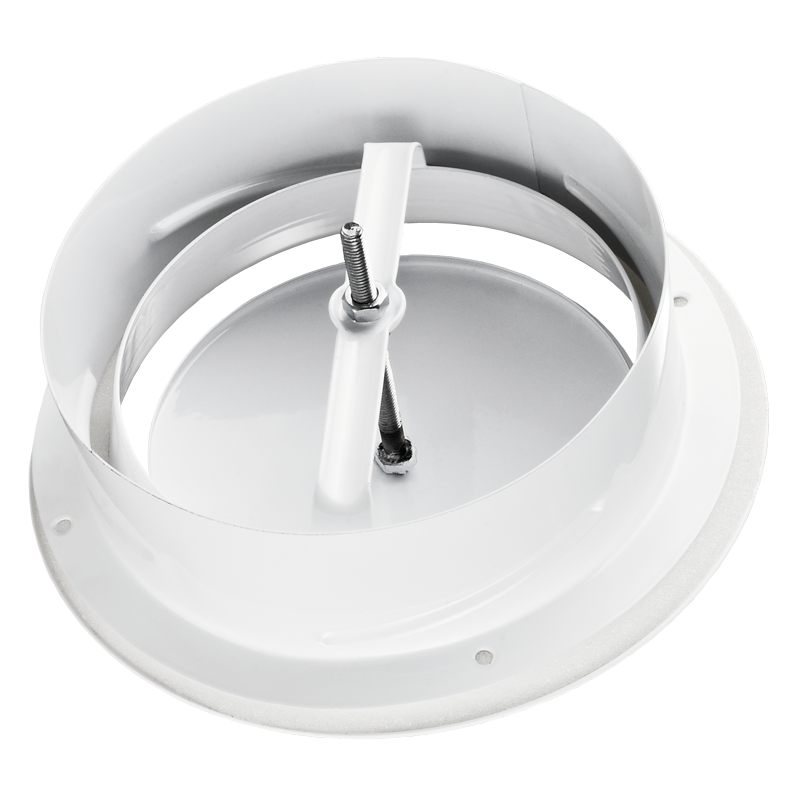

    • Mit einem Montageflansch zum leichten Anschluss an Lüftungsrohre mit Durchmesser 100 mm bis 200 mm.
    • Der Montageflansch wird an der Wand oder an der Decke mit Schrauben befestigt.
    • Der Innenteil des Tellerventils ist mit einem Dichtring zum satten Anliegen versehen.
    Charakteristik
    Charakteristik
    Parameter AM 200 PRF
    		 Maßeinheit
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "Metall-Tellerventile AM...PRF" Produktbeschreibung 11-2017 (pdf 573.35Kb)
    Hochauflösende Produktabbildungen herunterladen "AM...PRF (Vorderansicht)" (psd 1.6Mb)
    Hochauflösende Produktabbildungen herunterladen "AM...PRF (Rückansicht)" (psd 2.11Mb)
    Das Bild "AM...PRF (Vorderansicht)" für Ihre Seite herunterladen (png 314.05Kb)
    Das Bild "AM...PRF (Rückansicht)" für Ihre Seite herunterladen (png 453.12Kb)
    Abmessungen
    Charakteristik
    VENTS AM 200 PRF
    Parameter Wert Maßeinheit
    D 199 mm
    D1 225 mm
    D2 200 mm
    D3 249 mm
    Weitere Charts
    Weitere Charts

    Der Innenteil des Ventils wird so verdreht, dass der Spalt S (mm) gesichert wird, um einen erforderlichen Luftdurchsatz gemäß dem Diagramm zu erzeugen.
