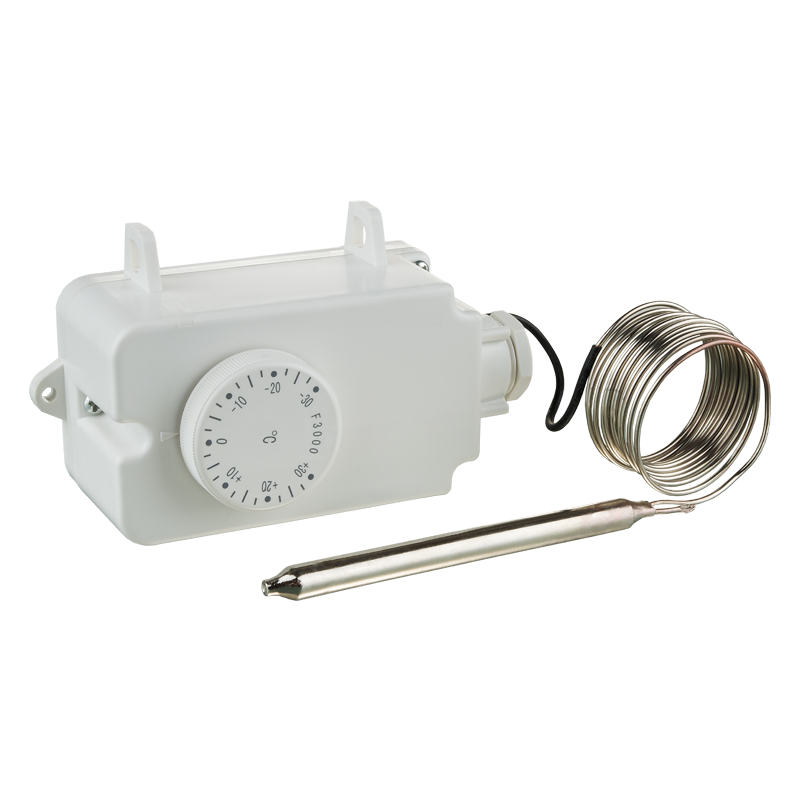

    VENTS F-3000

    VENTS F-3000
    • VENTS F-3000
    zoom
    • VENTS F-3000
    DruckversionIm PDF Format speichern
    Zu Projekt hinzufügen
    ZUM VERGLEICH HINZUFÜGEN
    • Beschreibung
    • Charakteristik
    • Downloads
    • Abmessungen
    • Schaltplan
    Beschreibung
    Beschreibung
    EINSATZGEBIET AUFBAU UND STEUERUNG
    • Die Thermostate mit Wechselkontakten sind geeignet zur Temperaturregelung der Luft, der flüssigen und der gasförmigen Medien, der elektrischen Warmwasserbereiter, der Geschirrspülund Waschmaschinen, der Trockenmaschinen, der Elektroöfen, usw.
    • Einsetzbar zum Frostschutz der Warmwasser-Heizregister und der Wärmetauscher je nach der Ausgangtemperatur.
    • Der Funktionsweise zugrunde liegen die Eigenschaften der Volumentemperaturausdehnung.
    • Ein temperaturabhängiger Ballon ist in der Kupferkapsel umgeschossen.
    • Mit der Temperatursteigerung wird die Flüssigkeit im Thermostatballon erwärmt, dehnt sich aus und das Überschussvolumen wird durch das Kapillarrohr in das Wellrohr getrieben.
    • Das Wellrohr verlängert sich und überträgt die Kraft auf die Kontaktgruppe.
    • Dadurch erfolgt die automatische Erhaltung der Einstelltemperatur im System.
    • Das Thermostatgehäuse ist aus Kunststoff und der Temperaturfühler ist aus Kupfer hergestellt.
    • Die Ansprechtemperatur des Thermostates wird durch die Drehung der Scheibe im Gehäuse vorgegeben.
    MONTAGE
    • AP-Wandmontage oder Rohreinbau in jeder Position.
    • Das Gehäuse wird auf der Oberfläche mit Befestigungsschrauben an der Frontplatte befestigt.
    • Der Thermoballon wird ins Medium mit der kontrollierten Temperatur getaucht.
    • Der Thermostat wird mit dem Thermoballon durch eine Kapillare, 1,5 m lang verbunden.
    Charakteristik
    Charakteristik
    Parameter F-3000
    		 Maßeinheit
    Relais-Schaltleistung 16 A 230 V (bei aktiver Belastung) -
    Kapillarlänge 1.5 m
    Temperaturbereich -30...+30 °С
    Rückstellmechanismus automatisch -
    Druckbereich 50...500 Pa
    Kontakt-Anzahl 1 Umschaltung -
    Schutzart IP54 -
    Technische Unterlagen
    Downloads
    Wählen Sie den Typ des Dokuments
    • Werbemittel und Druckprodukte
    • Zertifikate
    • Technische Unterlagen
    Name
    Herunterladen
    Anzeigen
    "F-3000" Produktbeschreibung 03-2021 (pdf 208.22Kb)
    Hochauflösende Produktabbildungen herunterladen "F-3000" (psd 1.14Mb)
    Das Bild "F-3000" für Ihre Seite herunterladen (png 275.78Kb)
    Abmessungen
    Charakteristik
    Parameter Wert Maßeinheit
    Schaltplan
    Schaltplan
